Remover um conjunto de unidade M.2 hot-swap

Siga as instruções desta seção para remover um conjunto de unidade M.2 hot-swap.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Para certificar-se de haver resfriamento adequado do sistema, não opere o servidor por mais de dois minutos sem uma unidade ou um preenchimento instalado em cada compartimento.

  • Se precisar remover uma ou mais unidades de estado sólido NVMe, é recomendável desabilitá-las com antecedência por meio do sistema operacional.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados na placa-mãe), nos backplanes da unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Remova um conjunto de unidade hot-swap M.2.
    1. Deslize a trava de liberação para desbloquear a alça.
    2. Gire a alça para a posição aberta.
    3. Segure a alça e deslize o conjunto da unidade para fora do compartimento.

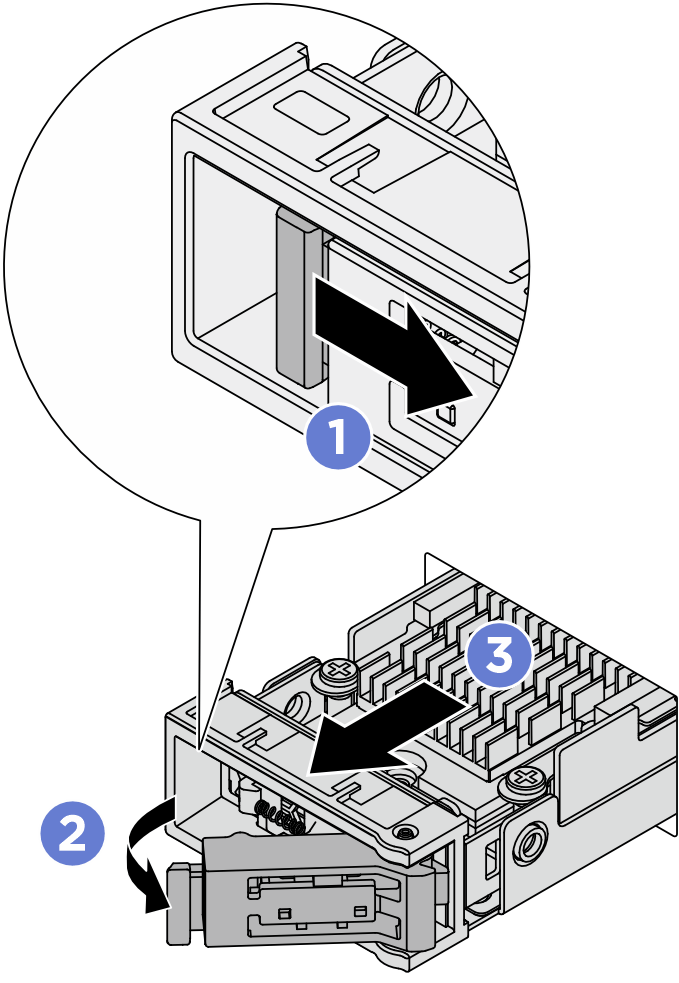

    Figura 1. Remoção de um conjunto de unidade hot-swap M.2
    Removing a hot-swap M.2 drive assembly
  2. Instale uma bandeja da unidade ou uma unidade de substituição assim que possível.
    1. Para instalar um conjunto de unidade de substituição, consulte Instalar um conjunto de unidade hot-swap M.2.
    2. Se nenhum conjunto de unidade de substituição for instalado, instale uma bandeja de unidade no compartimento de unidade vazio para ter resfriamento adequado do sistema. Para separar a bandeja de unidade do conjunto de unidade M.2 hot-swap, consulte Desmontar um conjunto de unidade M.2.

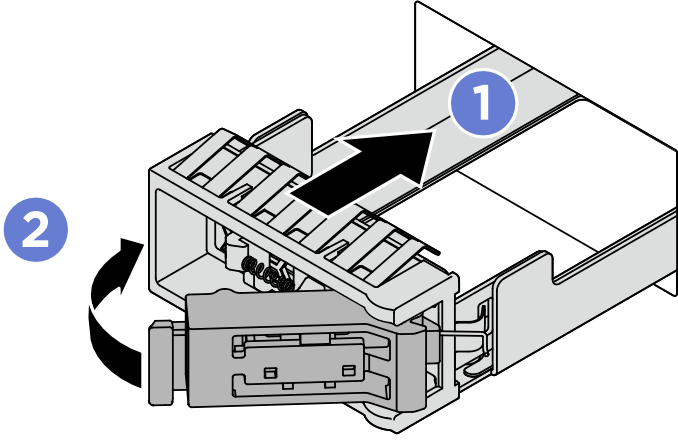

      Figura 2. Instalação de uma bandeja da unidade M.2
      Installing an M.2 drive tray
      • Verifique se a alça está na posição aberta. Em seguida, alinhe a bandeja com os trilhos da guia no compartimento e empurre com cuidado a bandeja para dentro do compartimento até que a bandeja pare.
      • Gire a alça para a posição totalmente fechada até que a trava da alça se encaixe.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
