プロセッサー・ボードの取り付け

プロセッサー・ボードを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

このタスクの実行は、Lenovo Service によって認定済みのトレーニングを受けた技術員が行う必要があります。適切なトレーニングおよび認定を受けずに部品の取り外しまたは取り付けを行わないでください。

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. 新しいプロセッサー・ボードに既存のシステム I/O ボードを取り付けます。

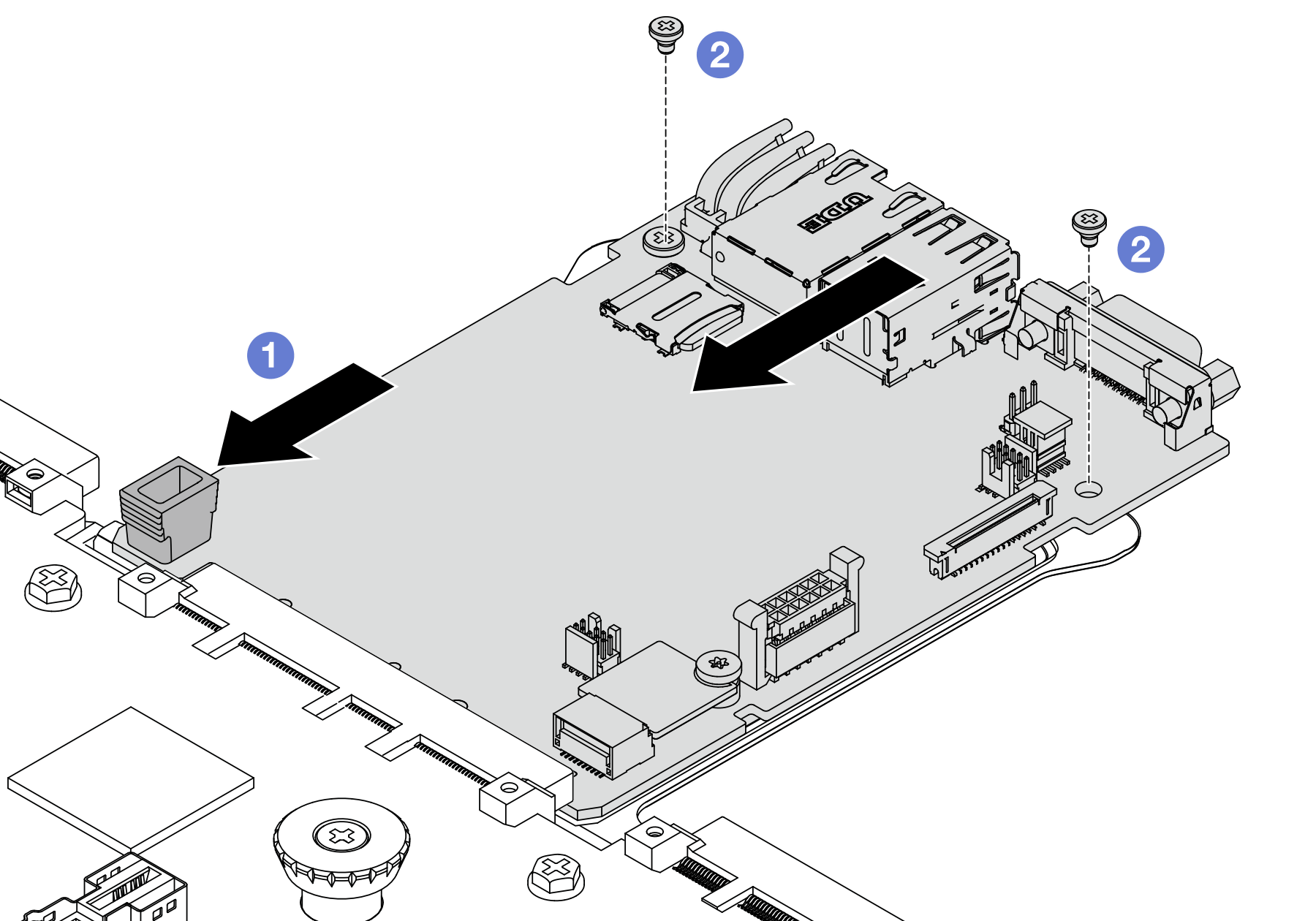

    図 1. プロセッサー・ボードへのシステム I/O ボードの取り付け
    Installing the system I/O board onto the processor board
    1. システム I/O ボードをプロセッサー・ボード上のコネクターに合わせ、両手でシステム I/O ボードを押してコネクターに少し挿入します。
      システム I/O ボードの接点が損傷しないように、システム I/O ボードがプロセッサー・ボード上のコネクターとぴったり合っていることを確認し、挿入中はできる限り水平に維持してください。
    2. ねじを取り付けてシステム I/O ボードを所定の位置に固定します。
  3. サーバーにシステム・ボード・アセンブリーを取り付けます。

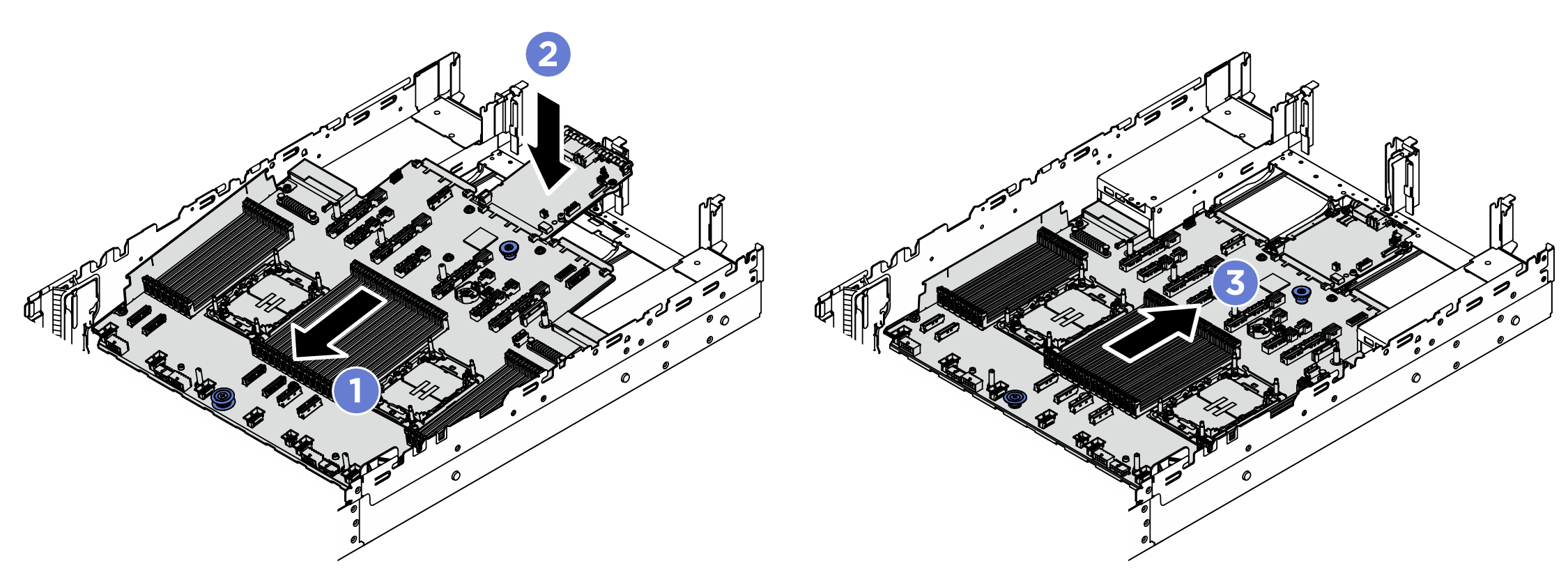

    図 2. システム・ボード・アセンブリーの取り付け
    Installing the system board assembly
    1. システム・ボード・アセンブリーが停止するまで、シャーシの前面に向かってシステム・ボードの前面端を挿入します。
    2. もう一方の端を下げてシャーシに挿入します。
    3. システム・ボード・アセンブリーが所定の位置にカチッと音がして収まるまでシャーシの背面にスライドさせます。システム I/O ボードの背面のコネクターが背面パネルの対応する穴に挿入されていることを確認します。

完了したら

  1. パワー・サプライ・ユニットを所定の位置まで押します。システム・ボード・アセンブリーに接続されていることを確認します。

  2. 必要なケーブルを、システム・ボード・アセンブリー上の同じコネクターに再接続します。内部ケーブルの配線を参照してください。

  3. ファンを備えたファン・ケージを再度取り付けます。システム・ファン・ケージの取り付けを参照してください。

  4. エアー・バッフルを再取り付けします。エアー・バッフルの取り付けを参照してください。

  5. すべてのコンポーネントが正しく再配置されており、サーバーの内部に工具が残されていたり、ねじが緩んだままになっていたりしないことを確認します。

  6. トップ・カバーを再取り付けします。トップ・カバーの取り付けを参照してください。

  7. サーバーがラックに取り付けられていた場合は、ラックをサーバーに再び取り付けます。サーバー交換を参照してください。

  8. 外部ケーブルと電源コードをサーバーに再接続します。
    重要
    コンポーネントが損傷を受けないようにするために、電源コードは最後に接続します。
  9. サーバーおよび周辺機器の電源をオンにします。サーバーの電源をオンにするを参照してください。

  10. 重要プロダクト・データ (VPD) を更新します。重要プロダクト・データ (VPD) の更新を参照してください。

    マシン・タイプ番号とシリアル番号は ID ラベルに記載されています。詳しくは、サーバーを識別し、Lenovo XClarity Controller にアクセスする
