Instalar a placa do processador

Siga as instruções nesta seção para instalar a placa do processador.

Sobre esta tarefa

Importante

Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Instale a placa de E/S do sistema existente na nova placa do processador.

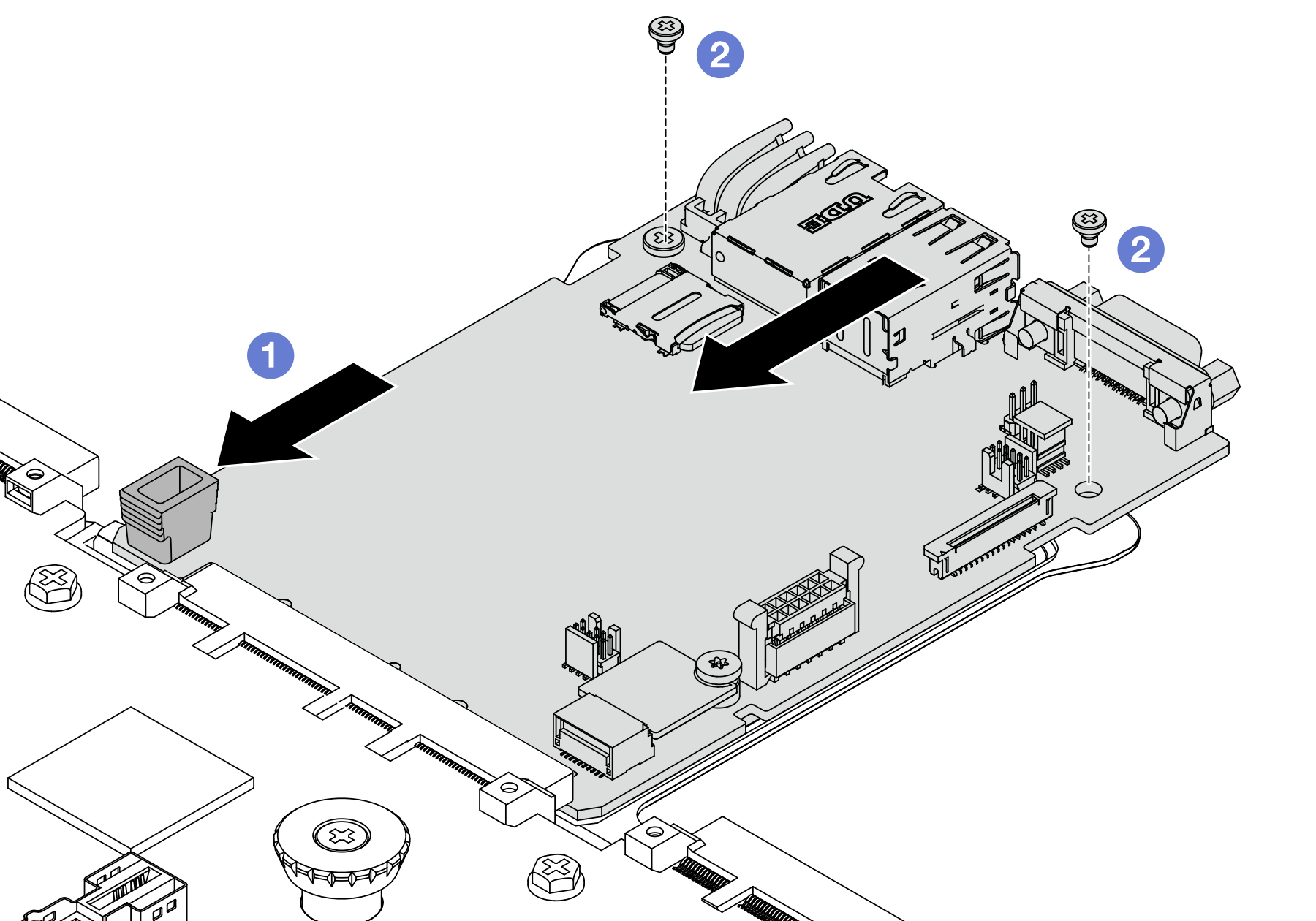

    Figura 1. Instalando a placa de E/S do sistema na placa do processador
    Installing the system I/O board onto the processor board
    1. Alinhe a placa de E/S do sistema com o conector na placa do processador e use as duas mãos para pressionar a placa de E/S do sistema e inseri-la levemente no conector.
      Nota
      Para evitar danos ao contato da placa de E/S do sistema, garanta que a placa de E/S do sistema esteja alinhada corretamente com o conector na placa do processador e permaneça o mais horizontal possível durante a inserção.
    2. Instale os parafusos para prender a placa de E/S do sistema no lugar.
  3. Instale o conjunto de placa-mãe no servidor.

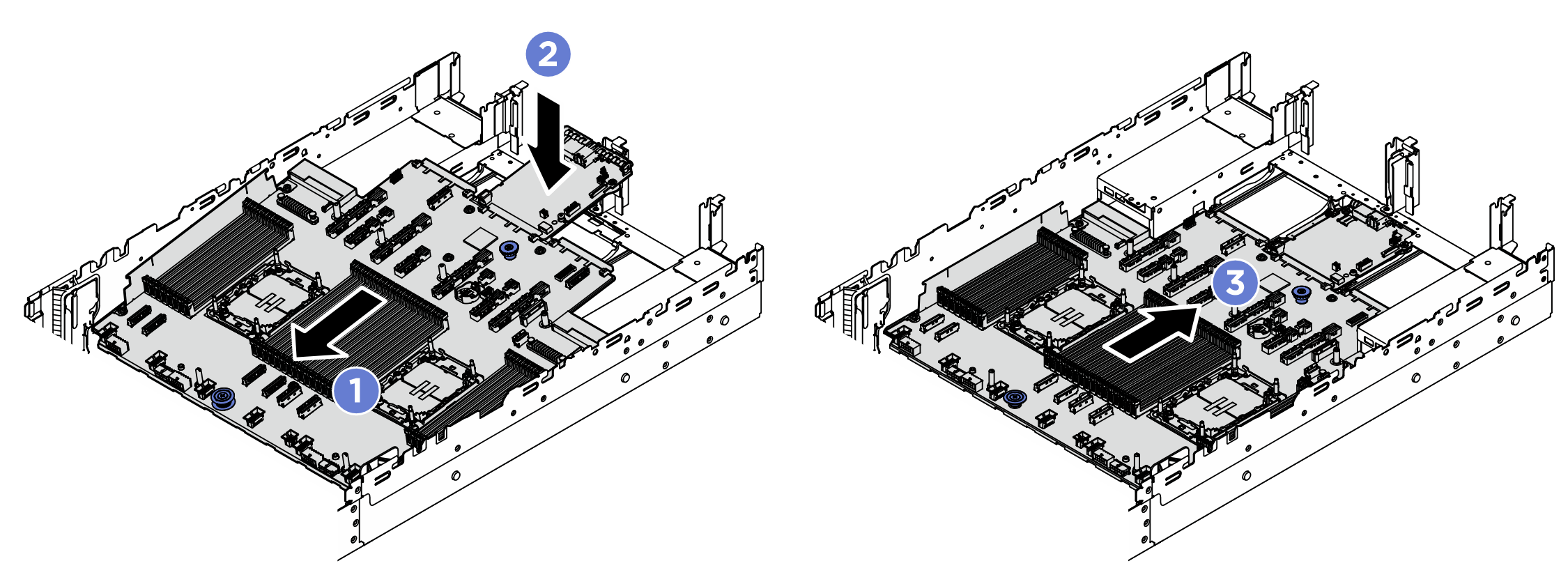

    Figura 2. Instalando o conjunto de placa-mãe
    Installing the system board assembly
    1. Insira a extremidade frontal do conjunto de placa-mãe em direção à parte frontal do chassi até ela parar.
    2. Abaixe a outra extremidade no chassi.
    3. Deslize o conjunto de placa-mãe em direção à parte traseira do chassi até ela se encaixar no lugar. Os conectores traseiros da placa de E/S do sistema devem estar inseridos nos orifícios correspondentes no painel traseiro.

Depois de concluir

  1. Instale os componentes que você removeu:

  2. Empurre as unidades de fonte de alimentação no lugar. Garanta que elas sejam conectadas ao conjunto de placa-mãe.

  3. Reconecte todos os cabos necessários aos mesmos conectores no conjunto de placa-mãe. Consulte Roteamento de cabos internos.

  4. Reinstale a gaiola do ventilador com ventiladores. Consulte Instalar o compartimento do ventilador do sistema.

  5. Reinstale o defletor de ar. Consulte Instalar o defletor de ar.

  6. Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta nem parafusos soltos tenham sido deixados dentro do servidor.

  7. Reinstale a tampa superior. Consulte Instalar a tampa superior.

  8. Se o servidor estava instalado em um rack, reinstale o servidor no rack. Consulte Substituição do servidor.

  9. Reconecte os cabos externos e os cabos de alimentação ao servidor.
    Atenção
    Para evitar danos aos componentes, conecte os cabos de alimentação por último.

  10. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.

  11. Atualize os dados vitais do produto (VPD). Consulte Atualizar os Dados Vitais do Produto (VPD).

    O número do tipo de máquina e o número de série podem ser localizados na etiqueta de ID. Consulte Identificar o servidor e acessar o Lenovo XClarity Controller.
