Remover a placa do processador

Siga as instruções nesta seção para remover a placa do processador.

Sobre esta tarefa

Importante

• Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

• Ao remover os módulos de memória, rotule o número do slot em cada módulo de memória, remova todos os módulos de memória do conjunto de placa-mãe e deixe-os de lado em uma superfície antiestática para reinstalação.

• Ao desconectar os cabos, faça uma lista de cada cabo, registre os conectores aos quais o cabo está conectado e use o registro como uma lista de verificação de cabeamento depois de instalar o novo conjunto de placa-mãe.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

CUIDADO

Partes móveis perigosas. Mantenha os dedos e outras partes do corpo a distância.

CUIDADO

Os dissipadores de calor e os processadores podem estar muito quentes. Desligue o servidor e aguarde alguns minutos para que ele esfrie antes de remover a tampa do servidor.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Grave todas as informações de configuração do sistema, como os endereços de IP do Lenovo XClarity Controller os dados vitais do produto e o tipo de máquina, o número do modelo, o número de série, o Identificador Exclusivo Universal e a etiqueta de ativo do servidor.
   2. Salve a configuração do sistema em um dispositivo externo com o Lenovo XClarity Essentials.
   3. Salve o log de eventos do sistema na mídia externa.
   4. Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte o Desligar o servidor.
   5. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
   6. Remova a tampa superior. Consulte Remover a tampa superior.
   7. Remova a placa defletora de ar. Consulte Remover o defletor de ar.
   8. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
   9. Registre onde os cabos estão conectados ao conjunto de placa-mãe; depois, desconecte todos eles.
      Atenção

      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
   10. Remova todos os componentes a seguir, se estiverem instalados, e coloque-os em um local seguro e antiestático.

       • Remover um adaptador CFF interno

       • Remover um conjunto de placa riser traseiro

       • Remover o módulo OCP traseiro

       • Remover o adaptador NIC de gerenciamento

       • Remover a placa de E/S USB

       • Remover um módulo de memória

       • Substituição de um processador e de um dissipador de calor (apenas técnico treinado)

       • Remover a bateria CMOS (CR2032)

   11. Puxe levemente as unidades de fonte de alimentação. Elas devem estar desconectadas do conjunto de placa-mãe.
2. Remova o conjunto da placa-mãe.
   Figura 1. Removendo o conjunto de placa-mãe


   1. Levante as duas alças de elevação ao mesmo tempo.
   2. Deslize o conjunto de placa-mãe em direção à parte frontal do chassi até ele parar.
   3. Incline e levante o conjunto de placa-mãe para fora do chassi.
3. Separe a placa de E/S do sistema da placa do processador.
   Nota

   Para evitar que o contato da placa de E/S do sistema seja danificado, aperte a alça na placa de E/S do sistema e puxe a placa para fora. Durante toda a ação de puxar, garanta que a placa de E/S do sistema permaneça o mais horizontal possível.

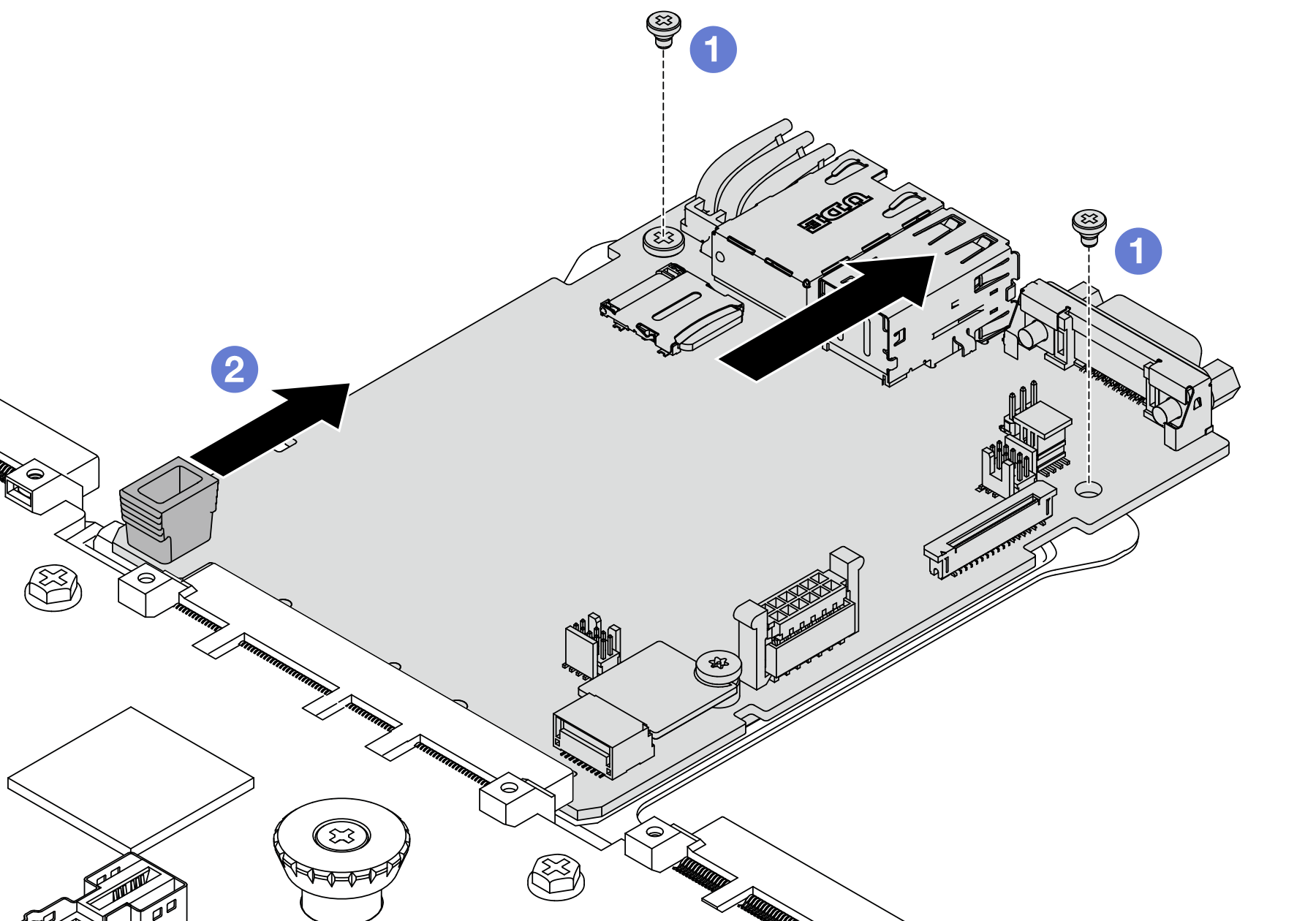

   Figura 2. Separando a placa de E/S do sistema da placa do processador


   1. Remova os parafusos que prendem a placa de E/S do sistema.
   2. Aperte a alça e deslize a placa de E/S do sistema em direção à parte traseira para desencaixá-la da placa do processador.
