Снятие процессорной платы

В этом разделе приведены инструкции по снятию процессорной платы.

Об этой задаче

Важное замечание
  • Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

  • При снятии модулей памяти укажите на каждом из них номер гнезда, снимите все модули памяти с блока материнской платы и положите их на антистатическую поверхность для последующей установки.

  • При отключении кабелей создайте список всех кабелей и запишите разъемы, к которым они подключены. Используйте эти сведения в качестве контрольного списка кабелей после установки нового блока материнской платы.

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО
Опасные движущиеся части. Не касайтесь их пальцами или другими частями тела.
This label indicates hazardous moving parts nearby and warns users and servicers to keep fingers and other body parts away.
ОСТОРОЖНО

Attention/Caution/Danger icon, warning users and servicers of a hot surface nearby
Радиаторы и процессоры могут быть очень горячими. Перед снятием кожуха выключите сервер и дайте ему остыть в течение нескольких минут.
S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Запишите все сведения о конфигурации системы, такие как IP-адреса модуля Lenovo XClarity Controller, важные данные о продуктах и тип компьютера, номер модели, серийный номер, универсальный уникальный идентификатор и дескриптор ресурса сервера.
    2. Сохраните конфигурацию системы на внешним устройстве с помощью Lenovo XClarity Essentials.
    3. Сохраните журнал событий системы на внешний носитель.
    4. Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
    5. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    6. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    7. Снимите дефлектор. См. раздел Снятие дефлектора.
    8. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
    9. Запишите, где подключены кабели к блоку материнской платы, а затем отключите все кабели.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
    10. Удалите все указанные ниже компоненты, если они установлены, и разместите их в надежном месте, где нет статического электричества.
    11. Слегка вытащите блоки питания. Убедитесь, что они отключены от блока материнской платы.
  2. Снимите блок материнской платы.

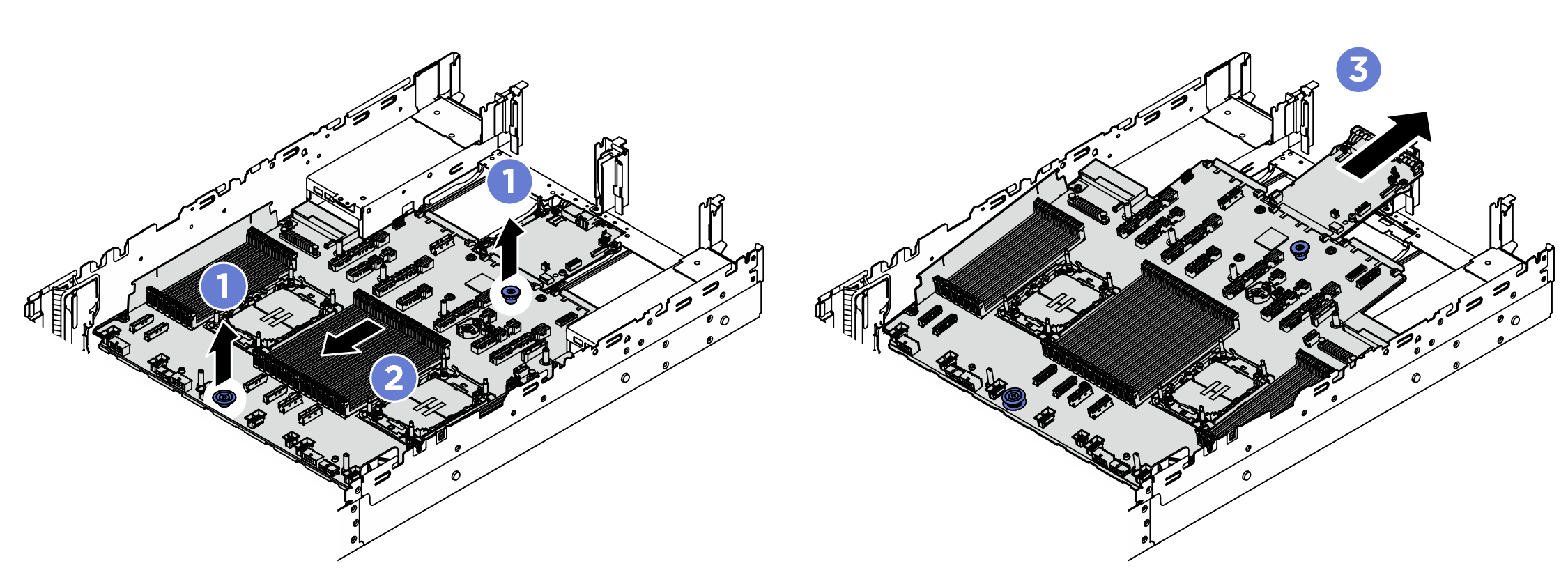

    Рис. 1. Снятие блока материнской платы
    system board assembly removal
    1. Поднимите две ручки одновременно.
    2. Сдвиньте блок материнской платы в направлении передней части рамы до упора.
    3. Наклоните и извлеките блок материнской платы из рамы.
  3. Снимите системную плату ввода-вывода с процессорной платы.
    Прим.
    Чтобы не повредить контакт системной платы ввода-вывода, сожмите ручку на ней, а затем потяните плату в направлении наружу. При перемещении системной платы ввода-вывода в направлении наружу следите за тем, чтобы она оставалась в горизонтальном положении.

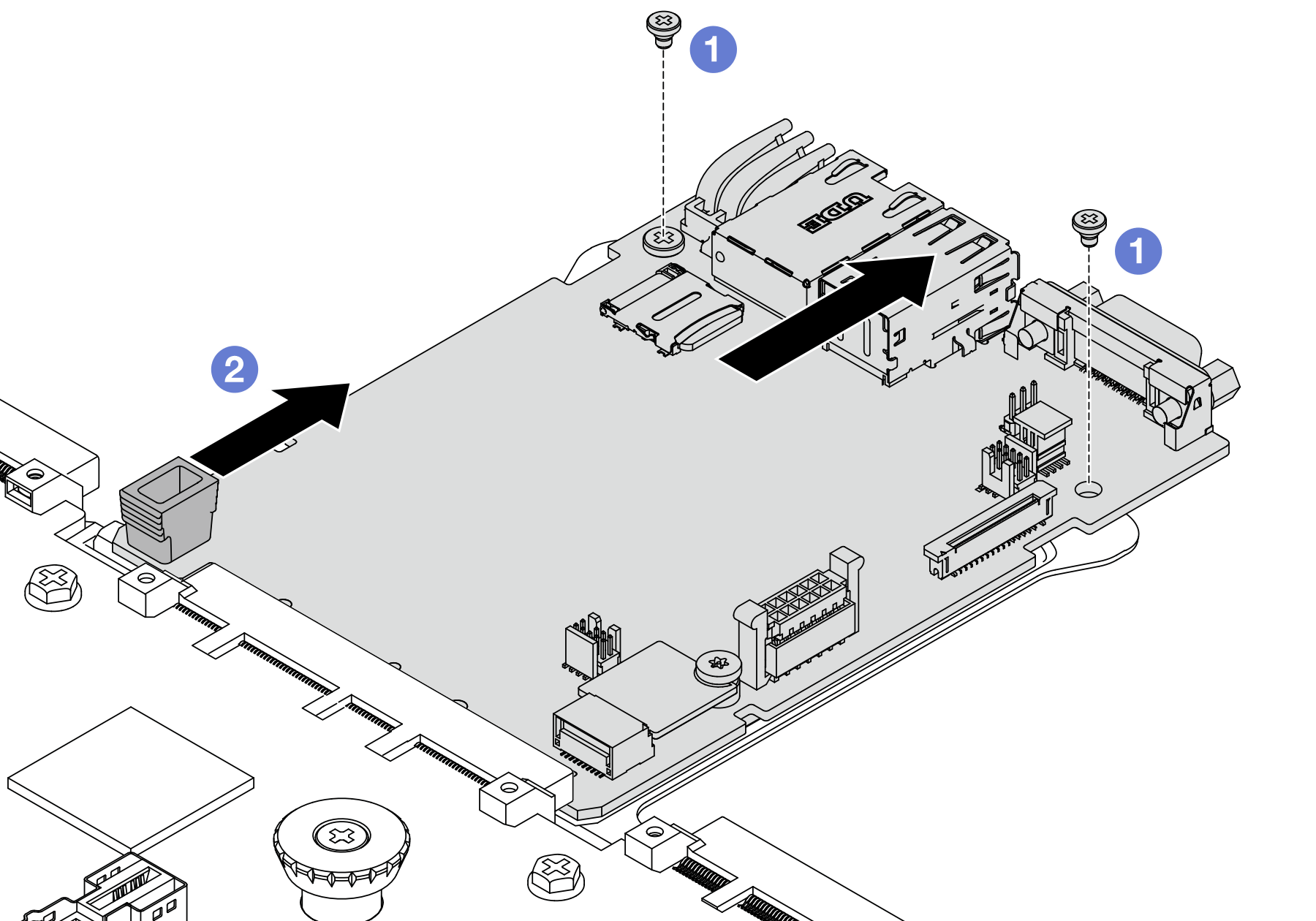

    Рис. 2. Снятие системной платы ввода-вывода с процессорной платы
    Separating the system I/O board from the processor board
    1. Открутите винты, фиксирующие системную плату ввода-вывода.
    2. Сожмите ручку и сдвиньте системную плату ввода-вывода в направлении задней панели, чтобы снять ее с процессорной платы.

После завершения

  • При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.

    Важное замечание

    Перед возвращением процессорной платы убедитесь, что гнездо ЦП закрыто. На новой процессорной плате имеется внешняя крышка ЦП, которая закрывает гнездо ЦП. Извлеките внешнюю крышку ЦП из гнезда ЦП на новой процессорной плате и установите внешнюю крышку на гнездо ЦП на снятой процессорной плате.

  • При планировании утилизации блока материнской платы следуйте инструкциям в разделе Разборка блока материнской платы для утилизации, чтобы обеспечить соблюдение местных норм.
