Extracción de la placa del procesador

Siga las instrucciones que aparecen en esta sección para quitar la placa del procesador.

Acerca de esta tarea

Importante
  • Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

  • Al quitar los módulos de memoria, etiquete el número de ranura en cada módulo de memoria, quite todos los módulos de memoria del conjunto de la placa del sistema y déjelos a un lado en una superficie de protección antiestática para reinstalarlos posteriormente.

  • Al desconectar los cables, cree una lista de cada cable y anote los conectores a los que está conectado el cable y use sus notas como una lista de comprobación de cableado después de instalar el nuevo conjunto de la placa del sistema.

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

PRECAUCIÓN
Hay piezas en movimiento peligrosas. Mantenga alejados los dedos y otras partes del cuerpo.
This label indicates hazardous moving parts nearby and warns users and servicers to keep fingers and other body parts away.
PRECAUCIÓN

Attention/Caution/Danger icon, warning users and servicers of a hot surface nearby
Es posible que la temperatura de los disipadores de calor y de los procesadores sea muy elevada. Apague el servidor y espere varios minutos para que el servidor se enfríe antes de quitar la cubierta del servidor.
S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Procedimiento

  1. Prepárese para esta tarea.
    1. Registre toda la información de la configuración del sistema, como direcciones IP del Lenovo XClarity Controller, datos de producto fundamentales y el tipo de equipo, número de modelo, número de serie, identificador único universal y etiqueta de propiedad del servidor.
    2. Guarde la configuración del sistema en un dispositivo externo con Lenovo XClarity Essentials.
    3. Guarde el registro de eventos del sistema en el soporte externo.
    4. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
    5. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    6. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    7. Quite el deflector de aire. Consulte Extracción del deflector de aire.
    8. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.
    9. Anote dónde están conectados los cables al conjunto de la placa del sistema y, a continuación, desconecte todos los cables.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
    10. Quite todos los componentes siguientes si están instalados y guárdelos en un lugar antiestático y seguro.
    11. Tire ligeramente de las unidades de la fuente de alimentación. Asegúrese de que estén desconectados del conjunto de la placa del sistema.
  2. Sustituya el conjunto de la placa del sistema.

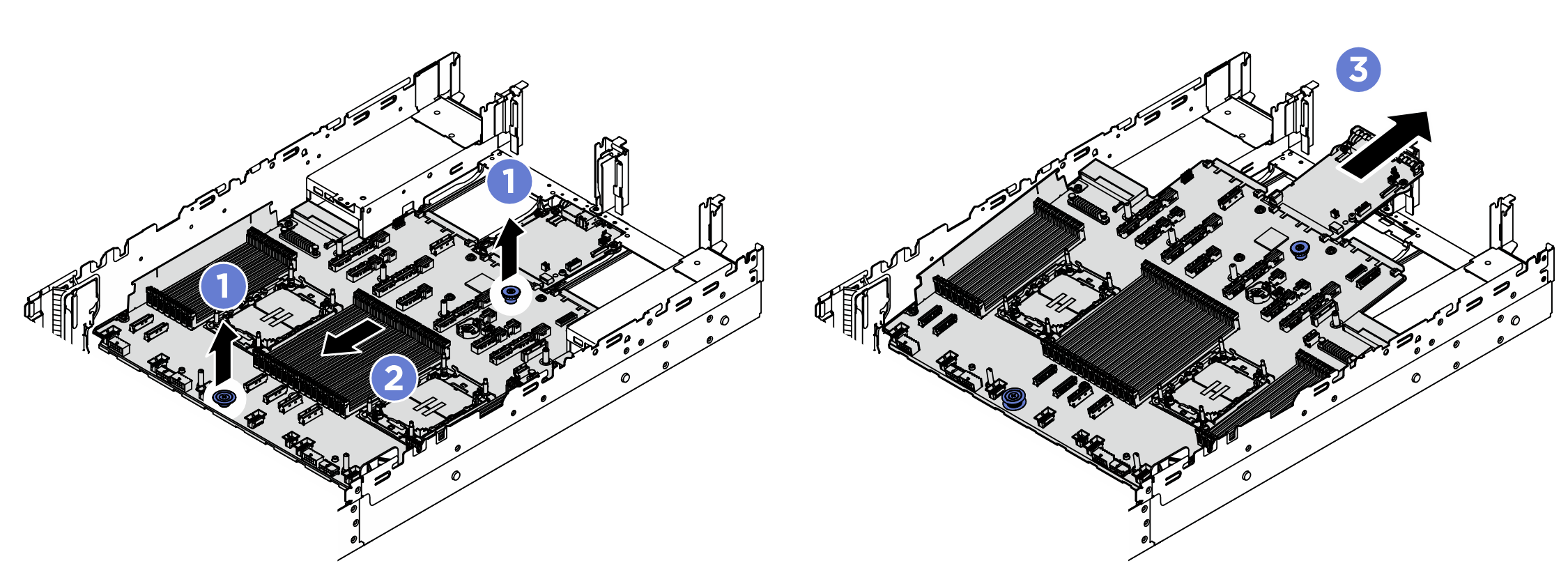

    Figura 1. Extracción del conjunto de la placa del sistema
    system board assembly removal
    1. Levante las dos asas al mismo tiempo.
    2. Deslice el conjunto de la placa del sistema hacia la parte frontal del chasis hasta que se detenga.
    3. Incline y levante el conjunto de la placa del sistema para quitarlo del chasis.
  3. Separe la placa de E/S del sistema de la placa del procesador.
    Nota
    Para evitar que el contacto de la placa de E/S del sistema se dañe, sujete el asa de la placa de E/S del sistema y tire de la placa hacia fuera. Durante toda la acción de extracción, asegúrese de que la placa de E/S del sistema permanezca lo más horizontal posible.

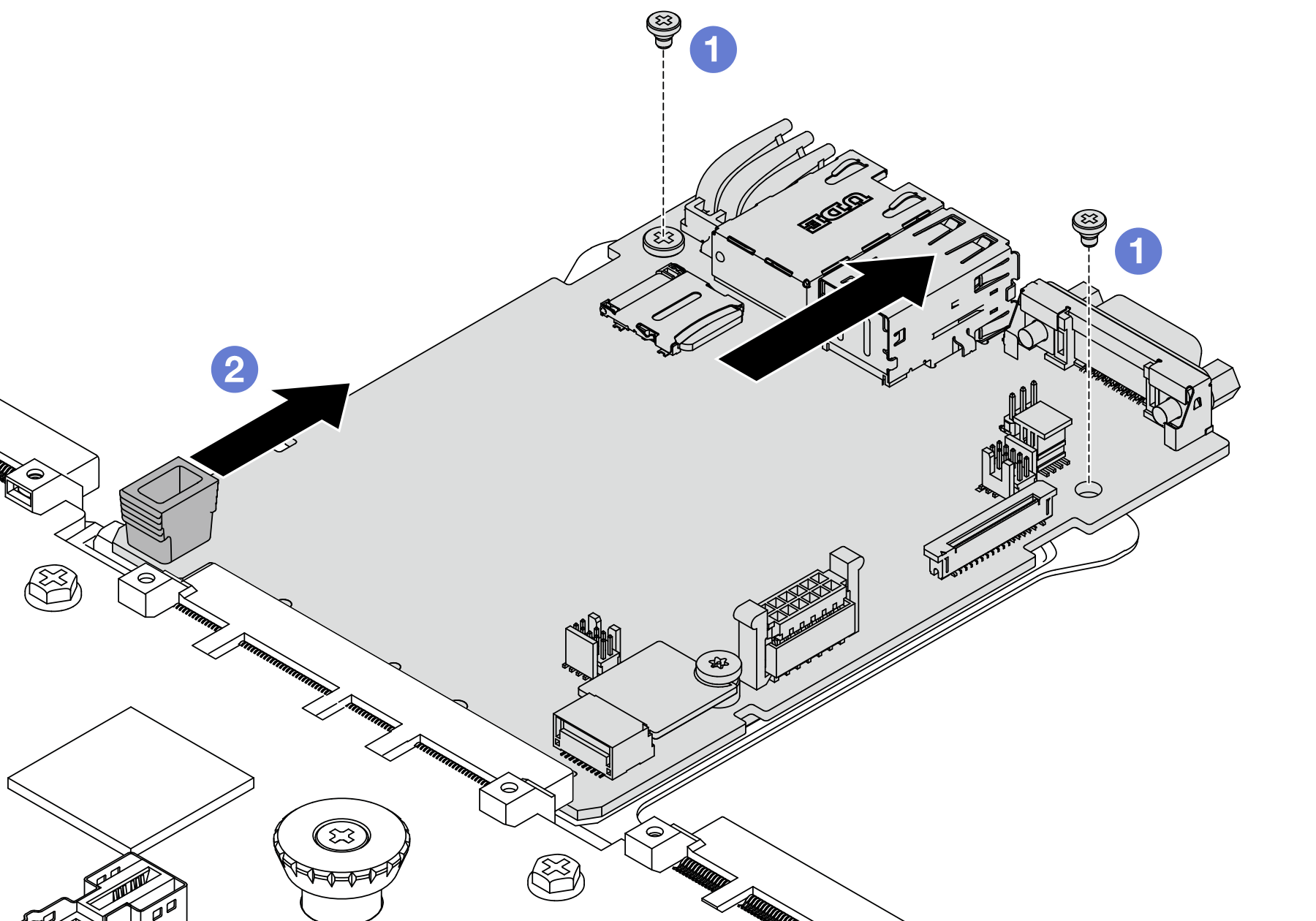

    Figura 2. Separación de la placa de E/S del sistema de la placa del procesador
    Separating the system I/O board from the processor board
    1. Quite los tornillos que fijan la placa de E/S del sistema.
    2. Sujete el asa y deslice la placa de E/S del sistema hacia la parte posterior para separarla de la placa del procesador.

Después de finalizar

  • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

    Importante

    Antes de devolver la placa del procesador, asegúrese de que el zócalo de la CPU esté cubierto. Hay una tapa externa de la CPU que cubre el zócalo de la CPU en la nueva placa del procesador. Deslice la tapa externa de la CPU hacia fuera desde el zócalo de la CPU en la nueva placa del procesador e instale la tapa externa en el zócalo de la CPU en la placa del procesador quitada.

  • Si tiene pensado reciclar el conjunto de la placa del sistema, siga las instrucciones que se incluyen en Desensamblaje del conjunto de la placa del sistema para el reciclaje para cumplir con la normativa local.
