卸下處理器板

請依照本節中的指示卸下處理器板。

關於此作業

重要
  • 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證,請不要嘗試卸下或安裝零件。

  • 卸下記憶體模組時,請在每個記憶體模組上貼上插槽號碼標籤,從主機板組件卸下所有記憶體模組,並將其放置在防靜電表面上,以供重新安裝。

  • 拔掉纜線時,使用清單記錄每條纜線和纜線所連接的接頭,並在安裝新主機板組件後,使用該記錄做為佈線核對清單。

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

注意
危險的移動零件。手指和身體其他部位應保持距離。
This label indicates hazardous moving parts nearby and warns users and servicers to keep fingers and other body parts away.
注意

Attention/Caution/Danger icon, warning users and servicers of a hot surface nearby
散熱槽和處理器的溫度可能相當高。關閉伺服器並等候數分鐘,待伺服器冷卻後再卸下伺服器蓋板。
S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關,並不會切斷供應給裝置的電流。此外,裝置也可能有一條以上的電源線。若要切斷裝置的所有電源,必須從電源拔掉所有電源線。

程序

  1. 為此作業做好準備。
    1. 記錄所有系統配置資訊,如 Lenovo XClarity Controller IP 位址、重要產品資料,以及伺服器的機型、型號、序號、通用唯一 ID 及資產標籤。
    2. 使用 Lenovo XClarity Essentials,將系統配置儲存至外部裝置。
    3. 將系統事件日誌儲存至外部媒體。
    4. 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源
    5. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱更換伺服器
    6. 卸下上蓋。請參閱卸下上蓋
    7. 卸下空氣擋板。請參閱卸下空氣擋板
    8. 卸下系統風扇機盒。請參閱卸下系統風扇機盒
    9. 記下纜線連接至主機板組件的位置,然後拔除所有纜線。
      小心
      為避免損壞主機板組件,請確保在從主機板組件斷開纜線時,遵循內部纜線佈線中的指示。
    10. 卸下所有已安裝的以下元件,並將它們放置在安全的防靜電位置。
    11. 稍微拉出電源供應器。確定它們已從主機板組件拔除。
  2. 卸下主機板組件。

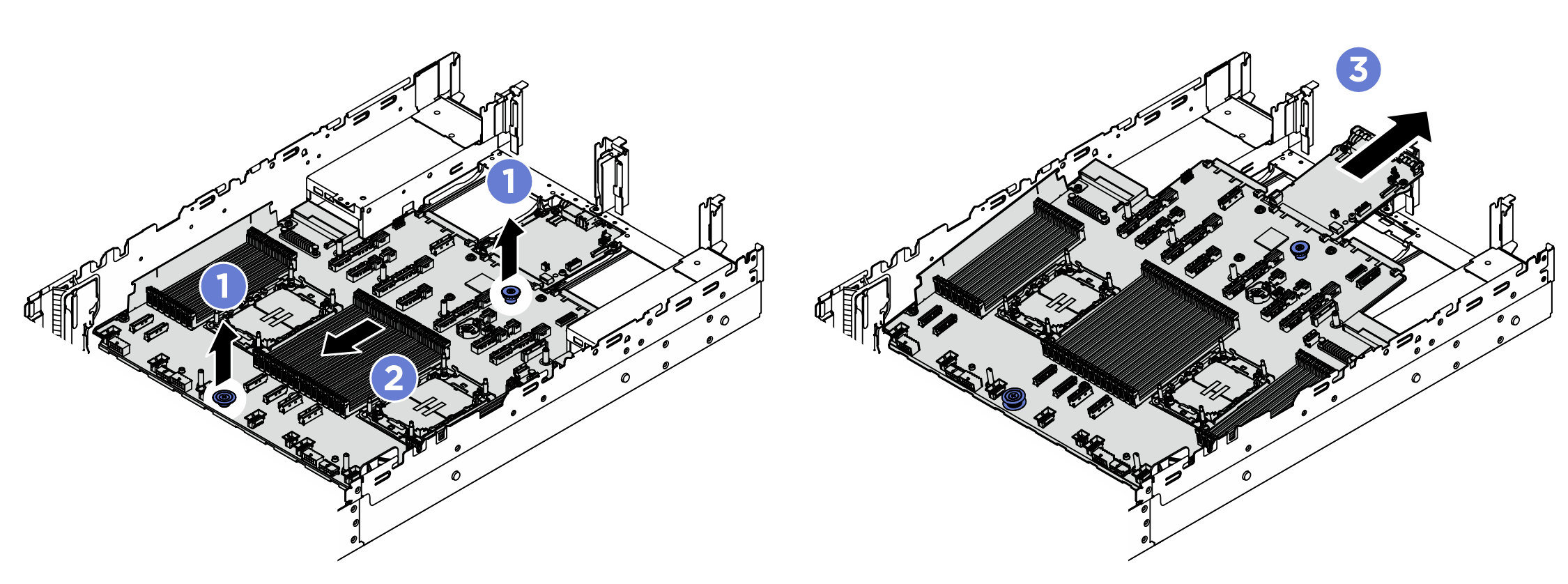

    圖 1. 卸下主機板組件
    system board assembly removal
    1. 同時拉起兩個把手。
    2. 將主機板組件滑向機箱前方,直到停住。
    3. 將主機板組件傾斜後提起,從機箱取出。
  3. 將系統 I/O 板與處理器板分開。
    為防止系統 I/O 板的接點受損,請捏住系統 I/O 板上的把手,然後向外拉出系統 I/O 板。在整個拉動過程中,確保系統 I/O 板盡可能保持水平。

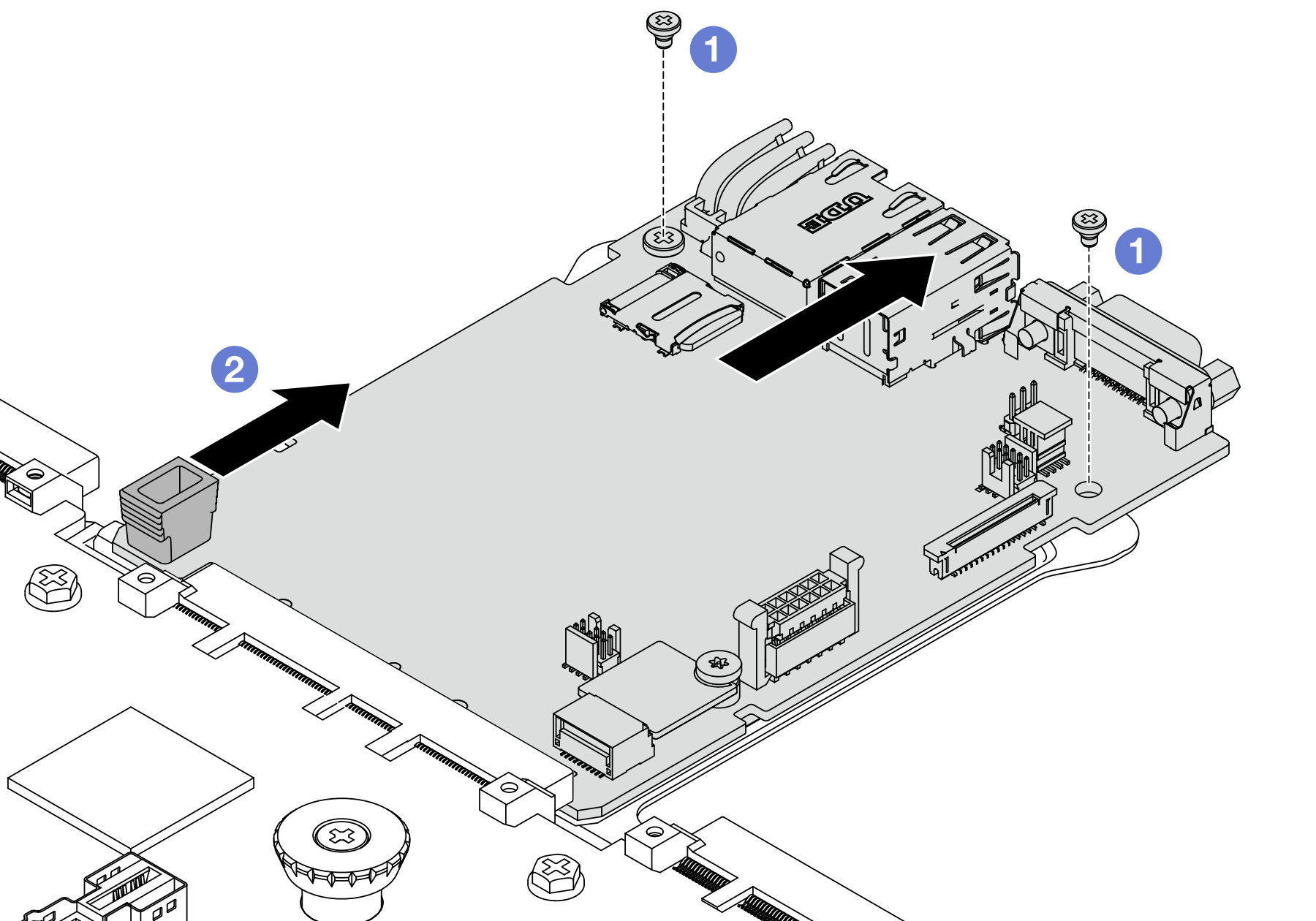

    圖 2. 將系統 I/O 板與處理器板分開
    Separating the system I/O board from the processor board
    1. 卸下用來固定系統 I/O 板的螺絲。
    2. 捏住把手,將系統 I/O 板向後滑動,使其與處理器板分離。

在您完成之後

  • 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。

    重要

    送回處理器板之前,請確定已蓋住 CPU 插座。新的處理器板附有可蓋住 CPU 插座的 CPU 外罩。將 CPU 外罩滑離新處理器板上的 CPU 插座,然後將外罩安裝在卸下的處理器板上的 CPU 插座。

  • 如果您計劃回收主機板組件,請遵循「拆卸主機板組件以進行回收》,以符合當地法規。
