卸下背面擴充卡組件

請依照本節中的指示卸下背面擴充卡組件。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。

伺服器支援不同類型的擴充卡匣(請參閱更換背面擴充卡組件和 PCIe 配接卡)。

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 在您卸下 RAID 陣列的任何元件(硬碟、RAID 卡等)之前,請先備份所有的 RAID 配置資訊。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱從機架卸下伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 如有必要,請卸下空氣擋板。請參閱卸下空氣擋板
    4. 從主機板組件拔下擴充卡纜線和 PCIe 配接卡纜線。
      小心
      為避免損壞主機板組件,請確保在從主機板組件斷開纜線時,遵循內部纜線佈線中的指示。
  2. 卸下擴充卡組件。
    下圖以 3FH 擴充卡組件為例。3FH M.2 擴充卡匣的更換程序相同。有關更換 Processor Neptune Core Module 的 3FH 擴充卡匣,請參閱 更換 Lenovo Processor Neptune Core Module(僅限經過培訓的維修技術人員)

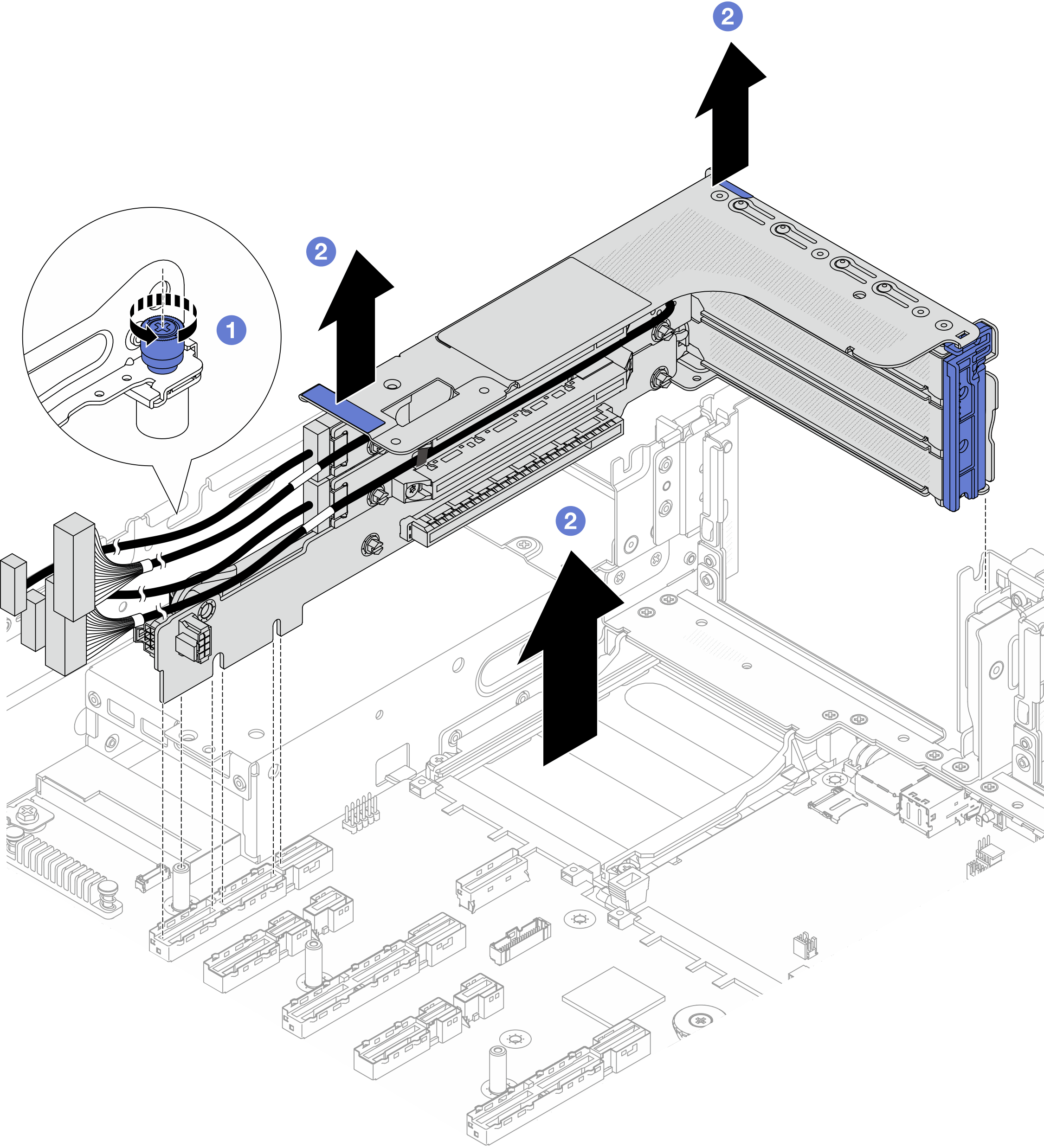

    圖 1. 卸下 3FH 擴充卡組件
    Removing the 3FH riser assembly
    1. 鬆開固定擴充卡組件的螺絲。
    2. 抓住擴充卡組件邊緣,小心地將其提起以脫離機箱。

在您完成之後

  1. 從擴充卡組件卸下 PCIe 配接卡請參閱卸下背面 PCIe 配接卡和擴充卡

  2. 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
