Rimozione di un assieme verticale posteriore

Seguire le istruzioni riportate in questa sezione per rimuovere un assieme verticale posteriore.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.

Il server supporta diversi tipi di telai verticali. Vedere Sostituzione dell'assieme verticale posteriore e dell'adattatore PCIe.

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Prima di rimuovere un qualsiasi componente di un array RAID (ad esempio, unità, scheda RAID), effettuare un backup di tutte le informazioni sulla configurazione RAID.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere il deflettore d'aria, se necessario. Vedere Rimozione del deflettore d'aria.
    4. Scollegare i cavi della scheda verticale e dell'adattatore PCIe dall'assieme della scheda di sistema.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  2. Rimuovere l'assieme della scheda verticale.
    Nota
    La figura seguente mostra l'assieme verticale 3FH come esempio. La procedura di sostituzione per il telaio verticale M.2 3FH è la stessa. Per la sostituzione del telaio verticale 3FH per Processor Neptune Core Module, vedere Sostituzione del Lenovo Processor Neptune Core Module (solo tecnici qualificati).

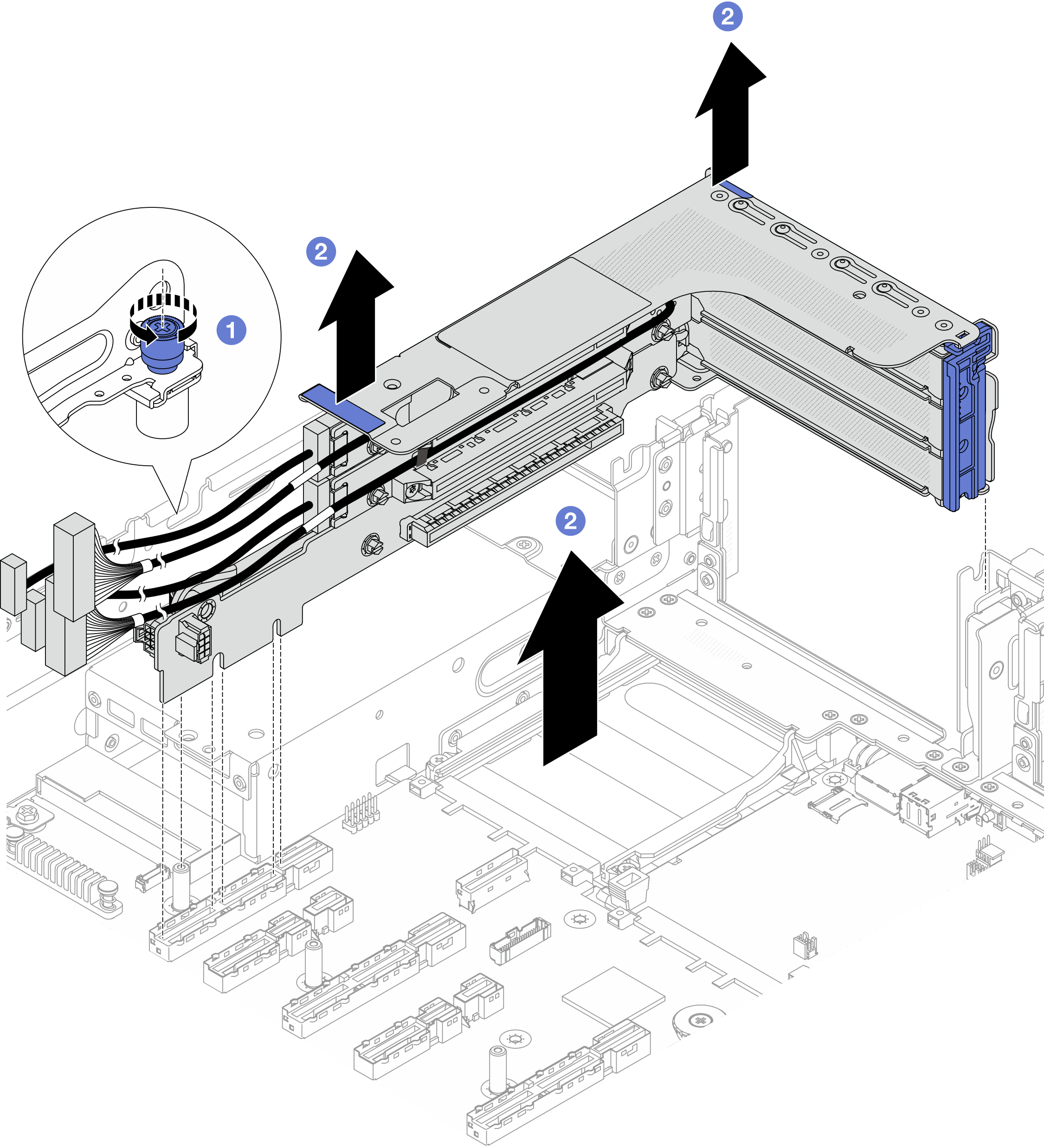

    Figura 1. Rimozione dell'assieme verticale 3FH
    Removing the 3FH riser assembly
    1. Allentare la vite che fissa l'assieme verticale.
    2. Tenendo l'assieme verticale dai bordi, sollevarlo delicatamente per estrarlo dallo chassis.

Dopo aver terminato

  1. Rimuovere l'adattatore PCIe dall'assieme verticale. Vedere Rimozione di un adattatore PCIe posteriore e scheda verticale.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
