Installazione di un adattatore PCIe posteriore e scheda verticale

Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe posteriore e una scheda verticale.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Per le regole di installazione di un adattatore PCIe, vedere Slot PCIe e adattatori PCIe.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. (Opzionale) Se è stata rimossa la scheda verticale, per prima cosa installarla.
    Nota
    La figura seguente mostra come esempi le schede verticali sul telaio verticale 3FH. La procedura di sostituzione degli altri tipi di schede verticali è la stessa.

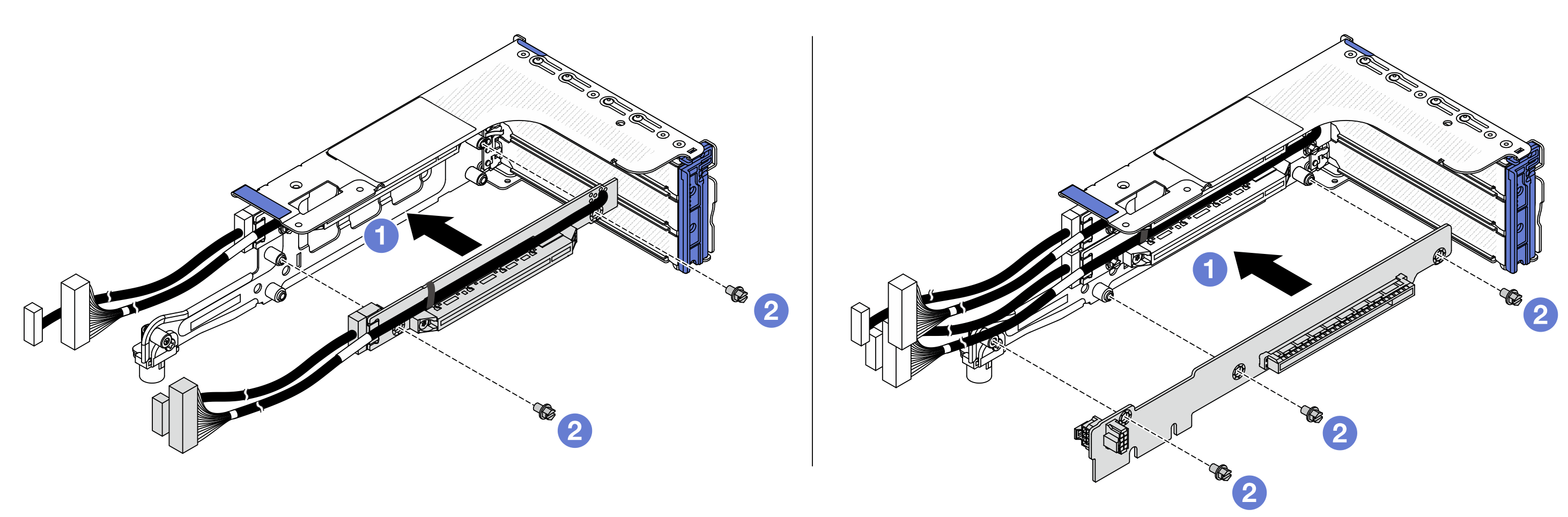

    Figura 1. Installazione delle schede verticali nel telaio verticale 3FH
    Installing riser cards on the 3FH riser cage
    1. Allineare la scheda verticale al telaio verticale e inserirla.
    2. Installare le viti per fissare la scheda verticale in posizione.
  3. Installare un adattatore PCIe.
    Nota
    Per gli adattatori PCIe x16 LP montati sul telaio verticale 3FH e di peso compreso tra 250 g e 330 g, installare la vite per fissare l'adattatore prima di chiudere il fermo di blocco, se il server deve essere spedito.

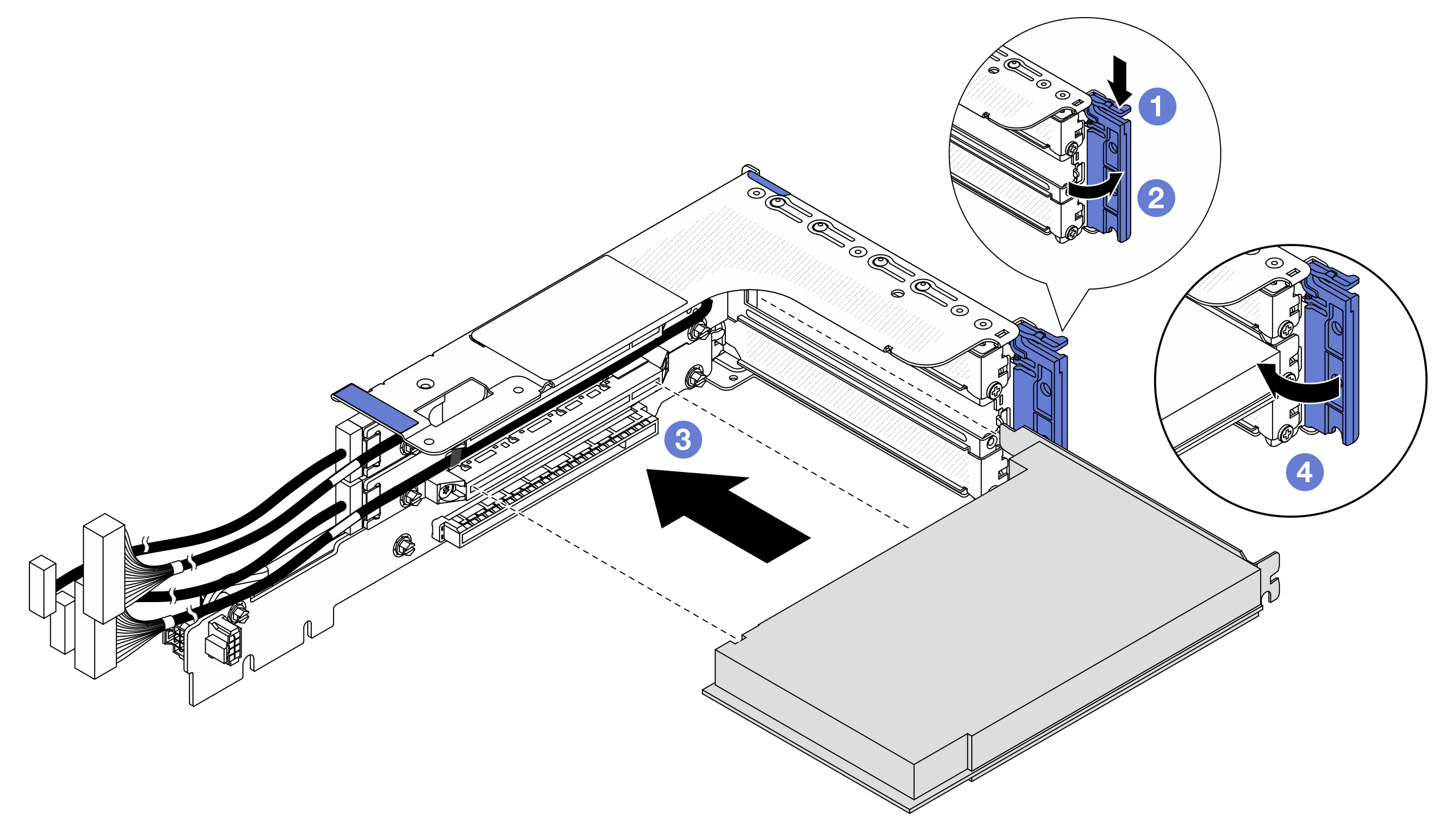

    Figura 2. Installazione di un adattatore PCIe nel telaio verticale 3FH
    Installing a PCIe adapter on the 3FH riser cage
    1. Premere il fermo di blocco verso il basso.
    2. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
    3. Allineare l'adattatore PCIe allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore PCIe nel relativo slot finché non è bloccato saldamente in posizione.
    4. Chiudere il fermo di blocco.

Dopo aver terminato

  1. Installare l'assieme verticale nello chassis. Vedere Installazione di un assieme verticale posteriore.

  2. Se è stato installato un adattatore RAID 930 o 940, installare un modulo di alimentazione flash RAID. Vedere Sostituzione del modulo di alimentazione flash RAID.
