ติดตั้งอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ PCIe ด้านหลังและการ์ดตัวยก

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • สำหรับกฏการติดตั้งอะแดปเตอร์ PCIe โปรดดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. (ขั้นตอนเสริม) หากคุณถอดการ์ดตัวยกออก ให้ติดตั้งการ์ดตัวยกก่อน
    หมายเหตุ
    ภาพประกอบต่อไปนี้แสดงการ์ดตัวยกบนตัวครอบตัวยก 3FH เป็นตัวอย่าง ขั้นตอนการเปลี่ยนการ์ดตัวยกประเภทอื่นจะเหมือนกัน

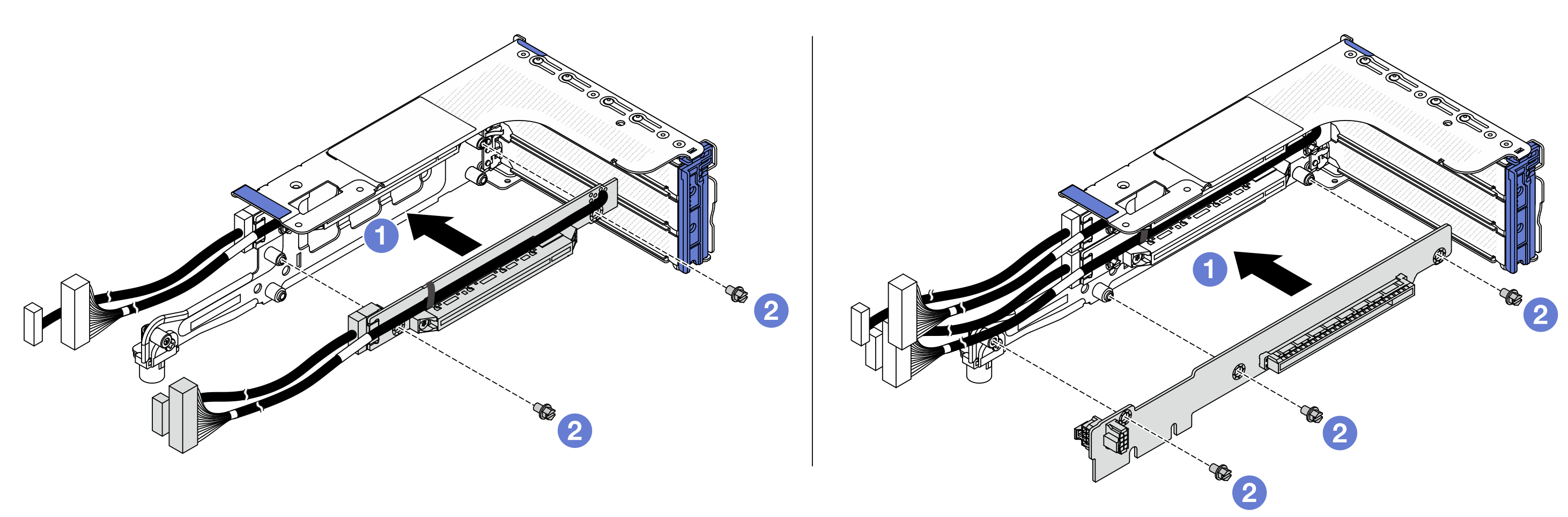

    รูปที่ 1. การติดตั้งการ์ดตัวยกบนตัวครอบตัวยก 3FH
    Installing riser cards on the 3FH riser cage
    1. จัดแนวการ์ดตัวยกให้ตรงกับตัวครอบตัวยก แล้วใส่ลงในตัวครอบตัวยก
    2. ขันสกรูเพื่อยึดการ์ดตัวยกให้เข้าที่
  3. ติดตั้งอะแดปเตอร์ PCIe
    หมายเหตุ

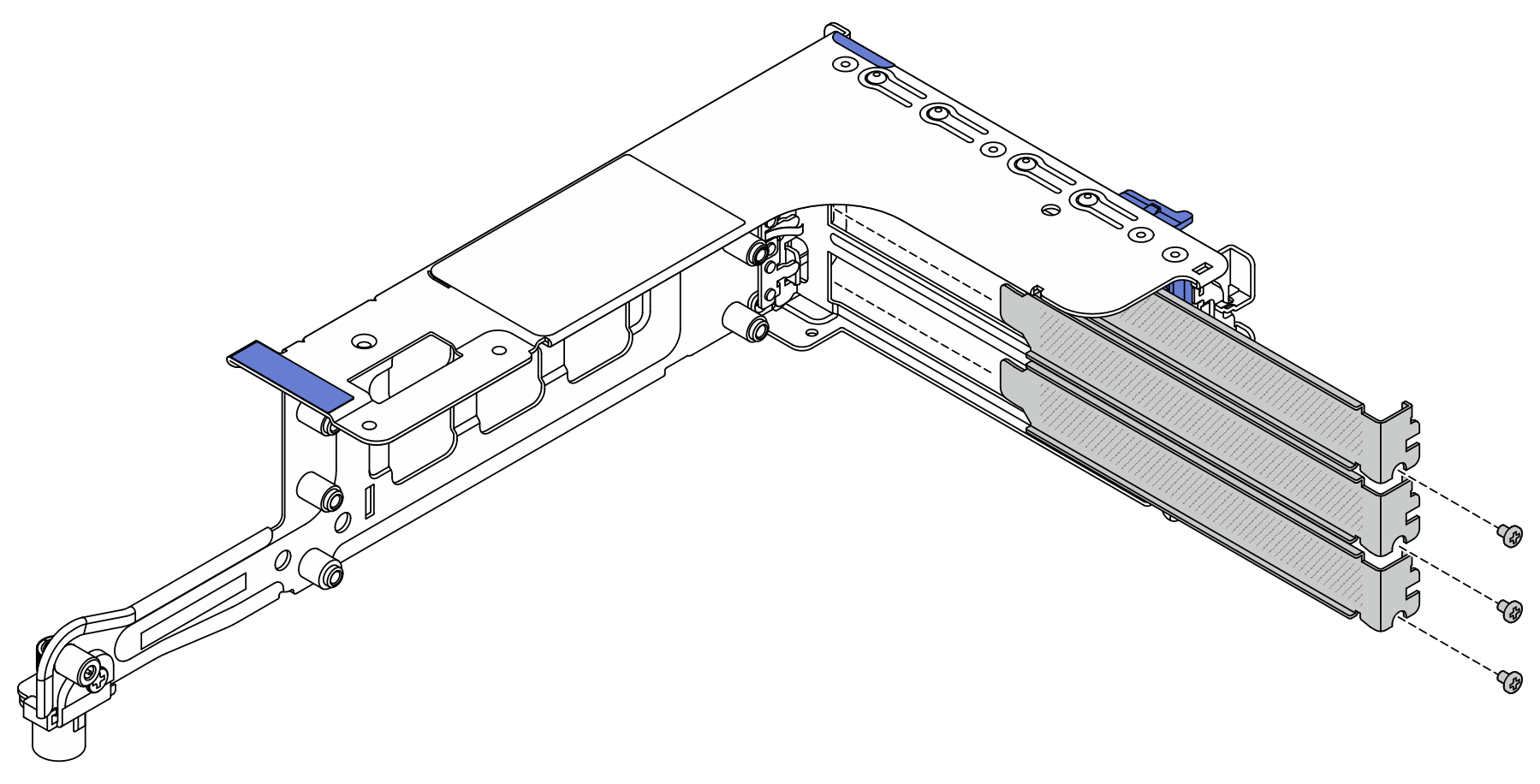

    สำหรับอะแดปเตอร์ PCIe x16 LP ที่ติดตั้งบนตัวครอบตัวยก 3FH และมีน้ำหนักตั้งแต่ 250 ก. ถึง 330 ก. ให้ติดตั้งสกรูเพื่อยึดอะแดปเตอร์ก่อนที่จะปิดสลักยึดหากจำเป็นต้องจัดส่งเซิร์ฟเวอร์

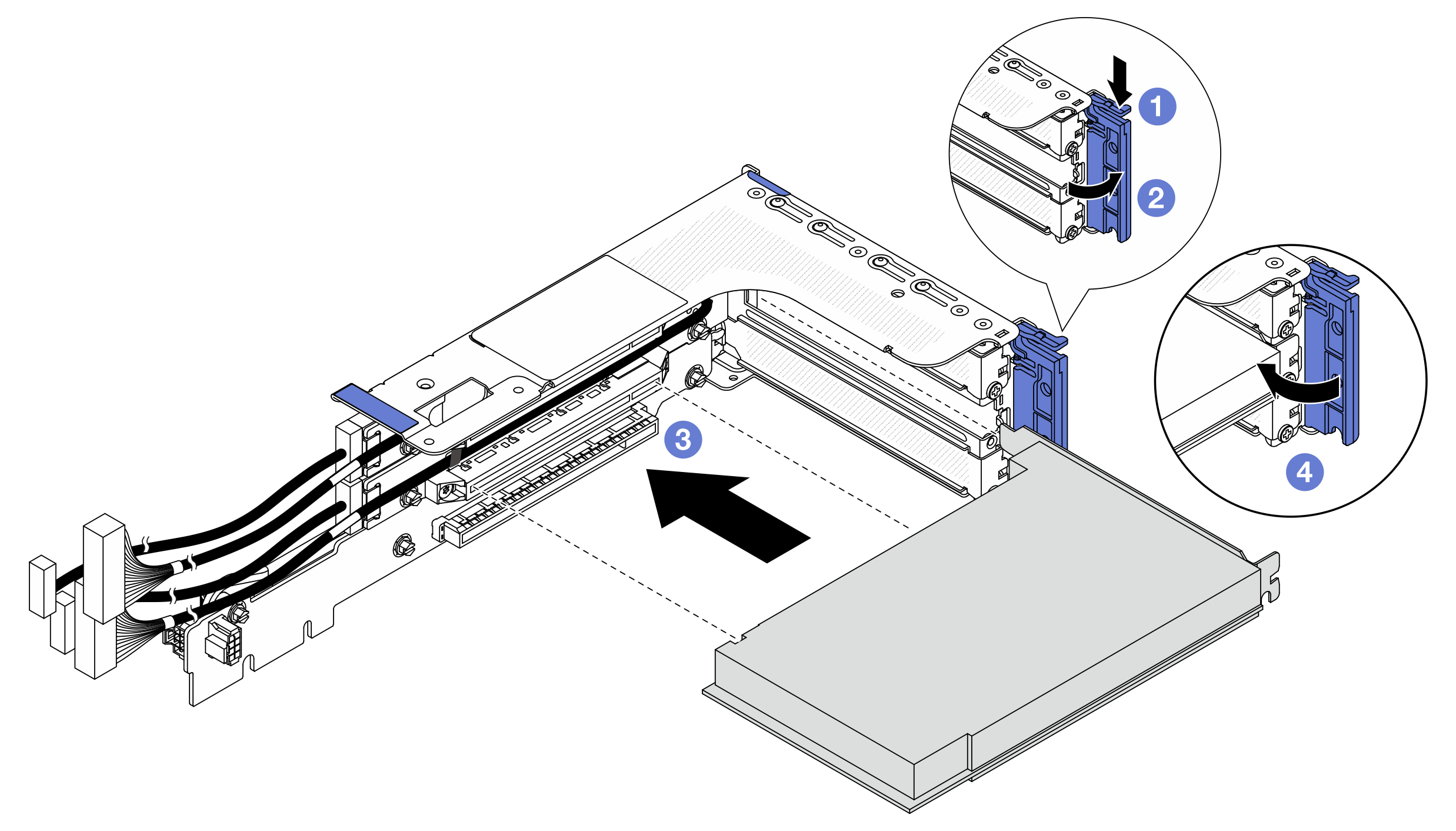

    รูปที่ 2. การติดตั้งอะแดปเตอร์ PCIe ลงบนตัวครอบตัวยก 3FH
    Installing a PCIe adapter on the 3FH riser cage
    1. กดคลิปยึดลง
    2. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
    3. จัดแนวอะแดปเตอร์ PCIe ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก ค่อยๆ กดอะแดปเตอร์ PCIe เป็นแนวตรงลงในช่องจนกว่าจะเข้าที่แน่นดี
    4. ปิดสลักยึด

หลังจากดำเนินการเสร็จ

  1. ติดตั้งส่วนประกอบตัวยกลงในตัวเครื่อง ดู ติดตั้งส่วนประกอบตัวยกด้านหลัง

  2. หากมีการติดตั้งอะแดปเตอร์ RAID 930 หรือ 940 ให้ติดตั้งโมดูลพลังงานแบบแฟลชของ RAID ดู การเปลี่ยนโมดูลพลังงานแบบแฟลชของ RAID
