ถอดส่วนประกอบตัวยกด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อถอดส่วนประกอบตัวยกด้านหลัง

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

เซิร์ฟเวอร์รองรับตัวครอบตัวยกประเภทต่างๆ (ดู การเปลี่ยนส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe)

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • ก่อนที่จะถอดส่วนประกอบใดๆ ของอาร์เรย์ RAID (ไดรฟ์ การ์ด RAID ฯลฯ) ให้สำรองข้อมูลการกำหนดค่า RAID ทั้งหมด

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดแผ่นกั้นลม หากจำเป็น ดูถอดแผ่นกั้นลม
    4. ถอดสายการ์ดตัวยกและสายอะแดปเตอร์ PCIe ออกจากส่วนประกอบแผงระบบ
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  2. ถอดส่วนประกอบตัวยก
    หมายเหตุ
    ภาพประกอบต่อไปนี้แสดงส่วนประกอบตัวยก 3FH เป็นตัวอย่าง ขั้นตอนการเปลี่ยนสำหรับตัวครอบตัวยก 3FH M.2 จะเหมือนกัน สำหรับการเปลี่ยนตัวครอบตัวยก 3FH สำหรับ Processor Neptune Core Module โปรดดู การเปลี่ยน Lenovo Processor Neptune Core Module (เฉพาะช่างเทคนิคที่ได้รับการฝึกอบรมเท่านั้น)

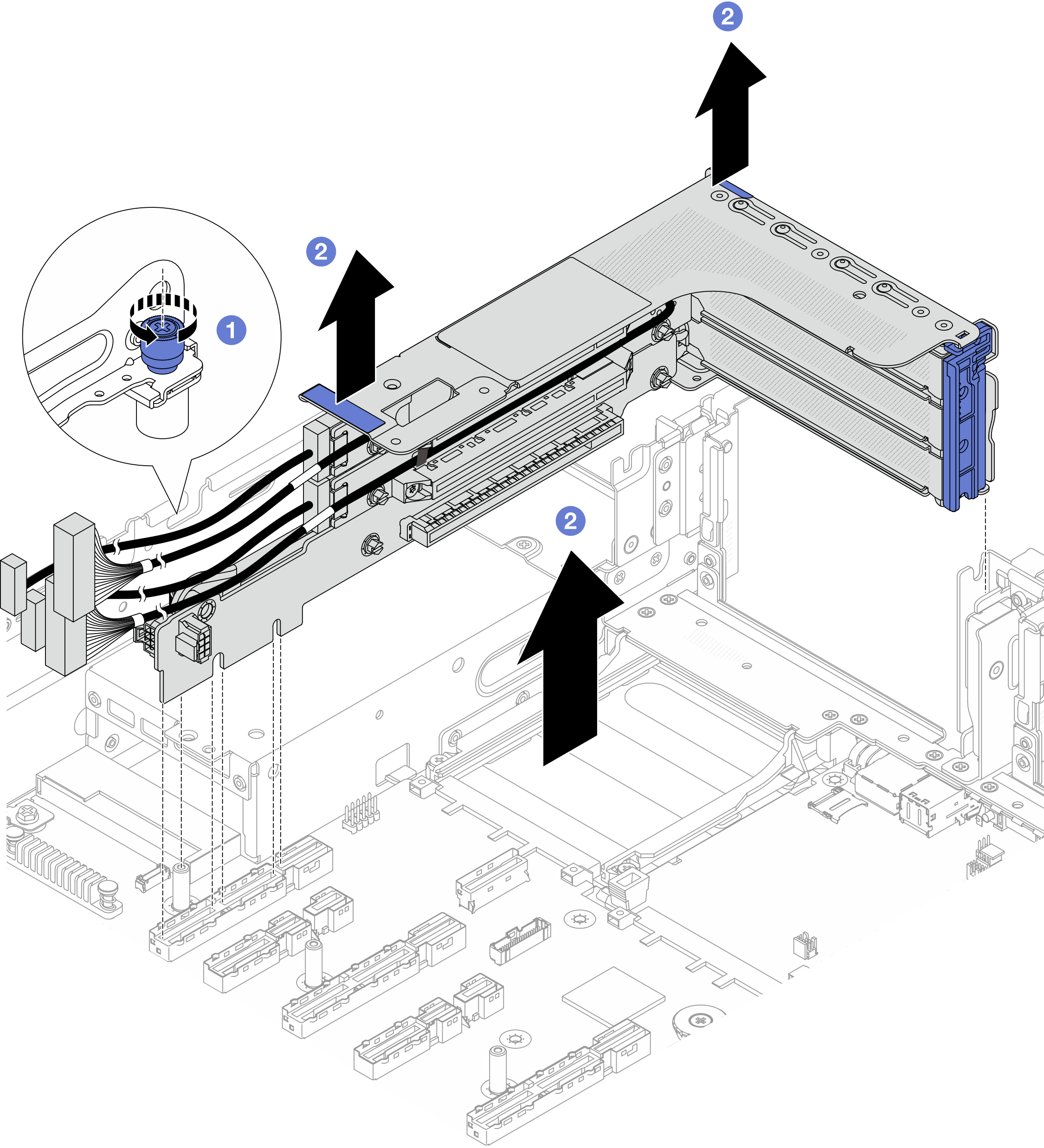

    รูปที่ 1. การถอดส่วนประกอบตัวยก 3FH
    Removing the 3FH riser assembly
    1. คลายสกรูที่ยึดส่วนประกอบตัวยกออก
    2. จับส่วนประกอบตัวยกบริเวณขอบ แล้วค่อยๆ ยกออกจากตัวเครื่อง

หลังจากดำเนินการเสร็จ

  1. ถอดอะแดปเตอร์ PCIe ออกจากส่วนประกอบของตัวยก ดูถอดอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลังออก

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
