Retrait d’un assemblage de cartes mezzanines arrière

Suivez les instructions de cette section pour retirer un assemblage de cartes mezzanines arrière.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.

Le serveur prend en charge différents types de boîtiers de carte mezzanine (voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière).

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Si besoin, retirez la grille d’aération. Pour plus d'informations, voir Retrait de la grille d’aération.
    4. Déconnectez les câbles de la carte mezzanine et de l'adaptateur PCIe du bloc carte mère.
      Avertissement
      Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  2. Retirez l’assemblage de cartes mezzanines.
    Remarque
    L'illustration suivante montre l'exemple de l'assemblage de cartes mezzanines 3FH. La procédure de remplacement est identique pour le boîtier de cartes mezzanines M.2 3FH. Pour le remplacement du boîtier de carte mezzanine 3FH pour Processor Neptune Core Module, voir Remplacement du Lenovo Processor Neptune Core Module (techniciens qualifiés uniquement).

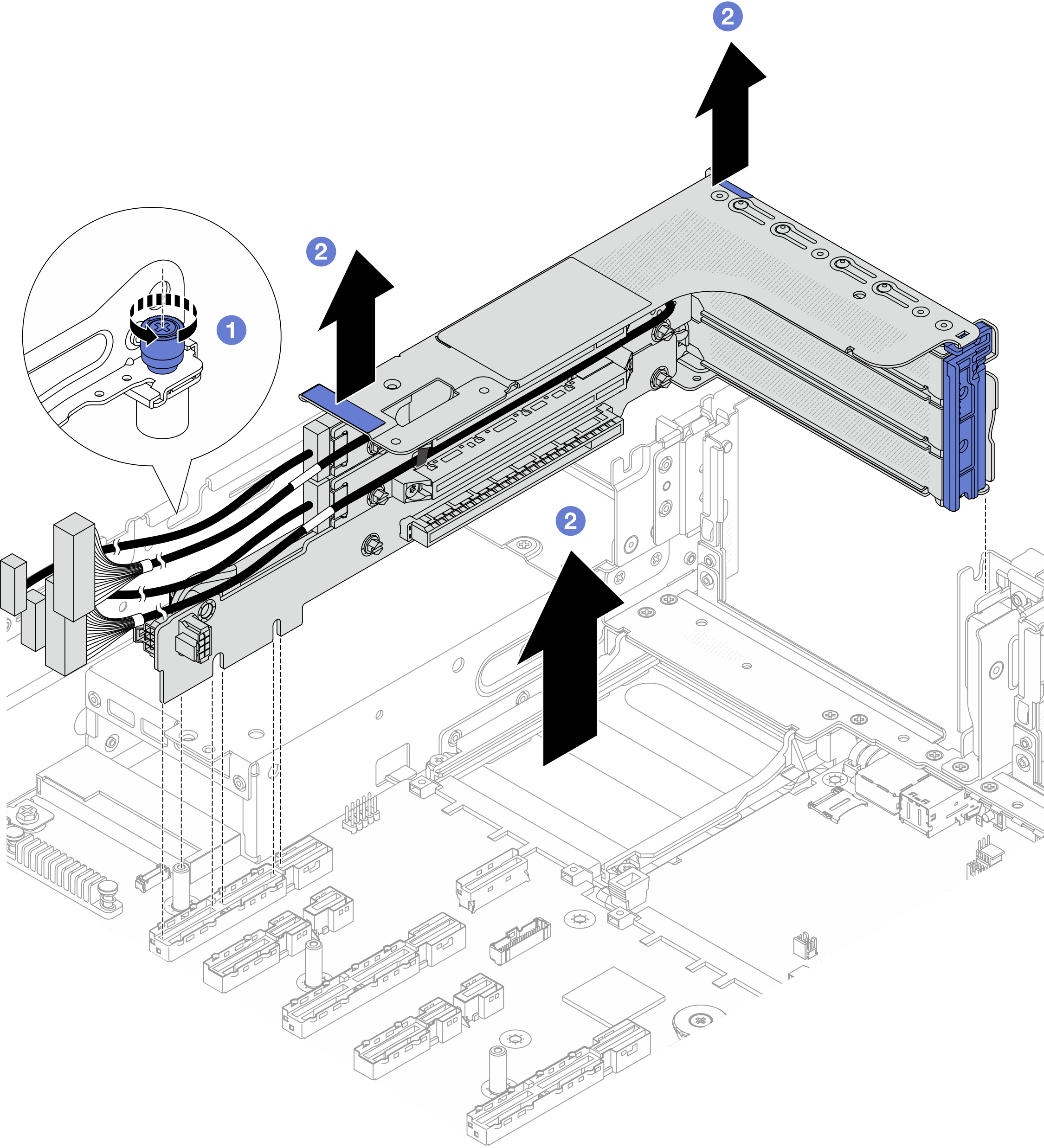

    Figure 1. Retrait de l'assemblage de cartes mezzanines 3FH
    Removing the 3FH riser assembly
    1. Desserrez la vis qui fixe l’assemblage de cartes mezzanines.
    2. Saisissez l'assemblage de cartes mezzanines par ses bords et sortez-le doucement du châssis.

Après avoir terminé

  1. Retirez l’adaptateur PCIe de l’assemblage de cartes mezzanines. Pour plus d'informations, voir Retrait d'un adaptateur PCIe et d'une carte mezzanine arrière.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
