Installation d'un assemblage de cartes mezzanines arrière

Suivez les instructions de cette section pour installer un assemblage de cartes mezzanines arrière.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.

Le serveur prend en charge différents types de boîtiers de carte mezzanine (voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière).

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Installez l'assemblage de cartes mezzanines dans le châssis.
    Remarque
    L'illustration suivante montre l'exemple de l'assemblage de cartes mezzanines 3FH. La procédure de remplacement est identique pour le boîtier de cartes mezzanines M.2 3FH. Pour le remplacement du boîtier de carte mezzanine 3FH pour Processor Neptune Core Module, voir Remplacement du Lenovo Processor Neptune Core Module (techniciens qualifiés uniquement).

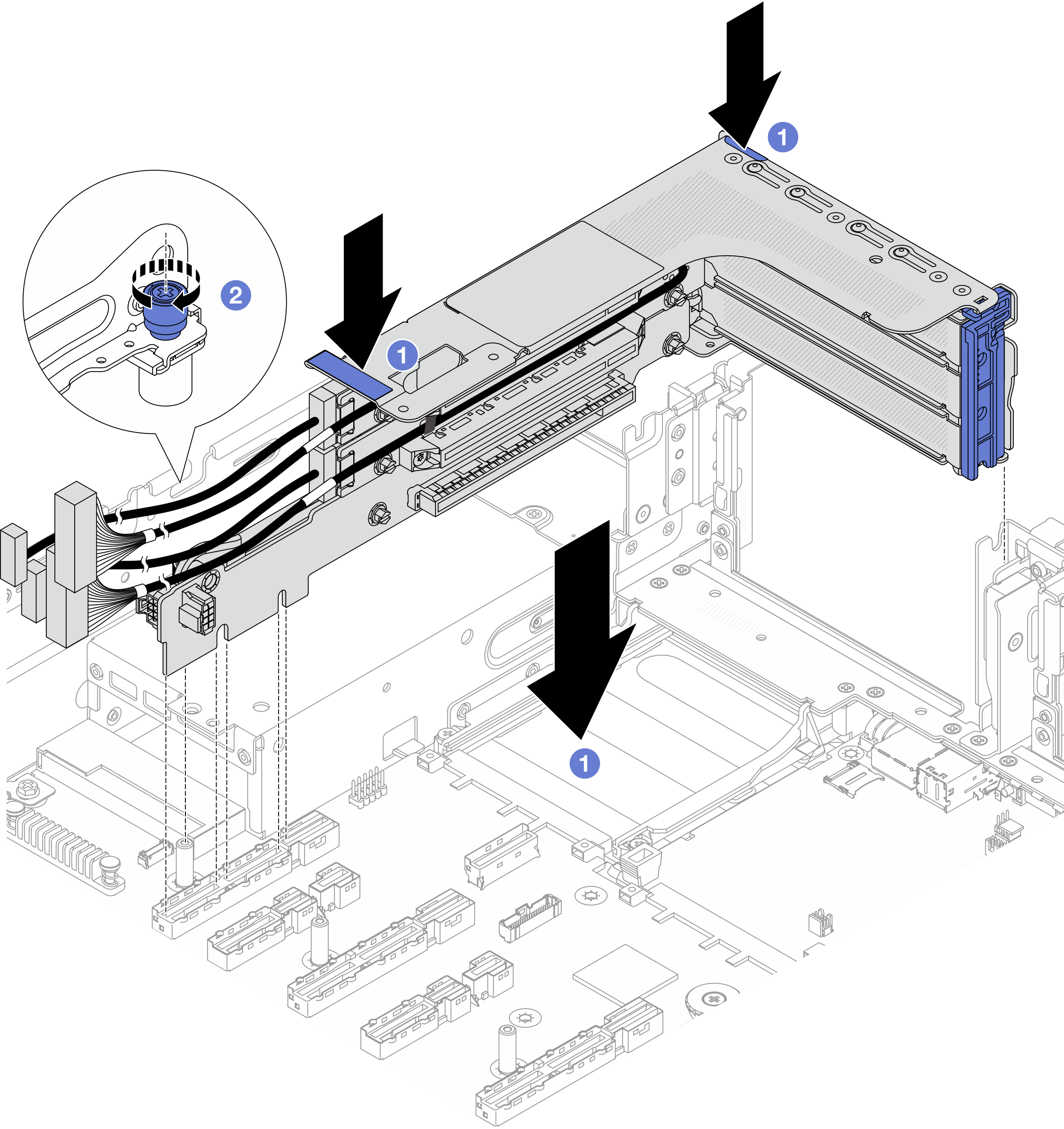

    Figure 1. Installation de l'assemblage de cartes mezzanines 3FH
    Installing the 3FH riser assembly
    1. Abaissez l'assemblage de cartes mezzanines dans le châssis.
    2. Serrez la vis pour bien fixer l'assemblage de cartes mezzanines.
  2. Connectez les câbles de carte mezzanine et les câbles de l'adaptateur PCIe. Voir Cheminement interne des câbles.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
