安装背面转接卡组合件

按照本节中的说明安装背面转接卡组合件。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

服务器支持不同类型的转接卡架（请参阅更换背面转接卡组合件和 PCIe 适配器）。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

1. 将转接卡组合件安装到机箱中。
   注

   下图以 3FH 转接卡组合件为例。3FH M.2 转接卡架的更换过程与之相同。有关更换用于 Processor Neptune Core Module 的 3FH 转接卡架的信息，请参阅更换 Lenovo Processor Neptune Core Module（仅限经过培训的技术人员）。

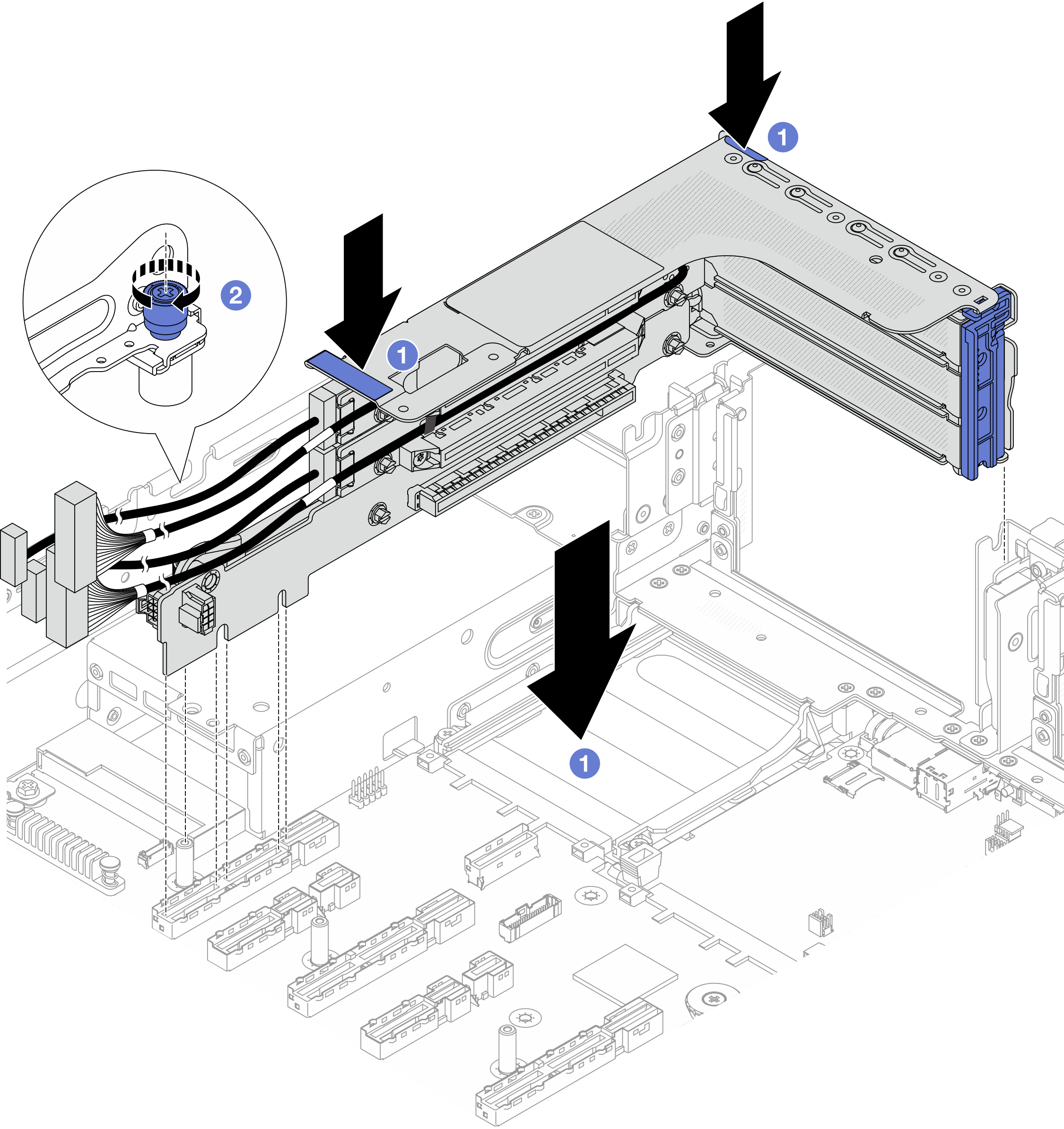

   图 1. 安装 3FH 转接卡组合件


   1. 将转接卡组合件向下放入机箱中。
   2. 拧紧螺钉以固定转接卡组合件。
2. 连接转接卡线缆和 PCIe 适配器线缆。请参阅内部线缆布放。
