Hintere Adapterkartenbaugruppe installieren

Mithilfe der Informationen in diesem Abschnitt können Sie eine hintere Adapterkartenbaugruppe installieren.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.

Der Server unterstützt verschiedene Typen von Adapterrahmen (siehe Hintere Adapterkartenbaugruppe und PCIe-Adapter austauschen).

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Installieren Sie die Adapterkartenbaugruppe im Gehäuse.
    Anmerkung
    In der folgenden Abbildung ist die 3FH-Adapterkartenbaugruppe als Beispiel dargestellt. Das Austauschverfahren für 3FH-M.2-Adapterrahmen ist identisch. Informationen zum Austausch des 3FH-Adapterrahmens für Processor Neptune Core Module finden Sie unter Lenovo Processor Neptune Core Module austauschen (nur qualifizierte Kundendiensttechniker).

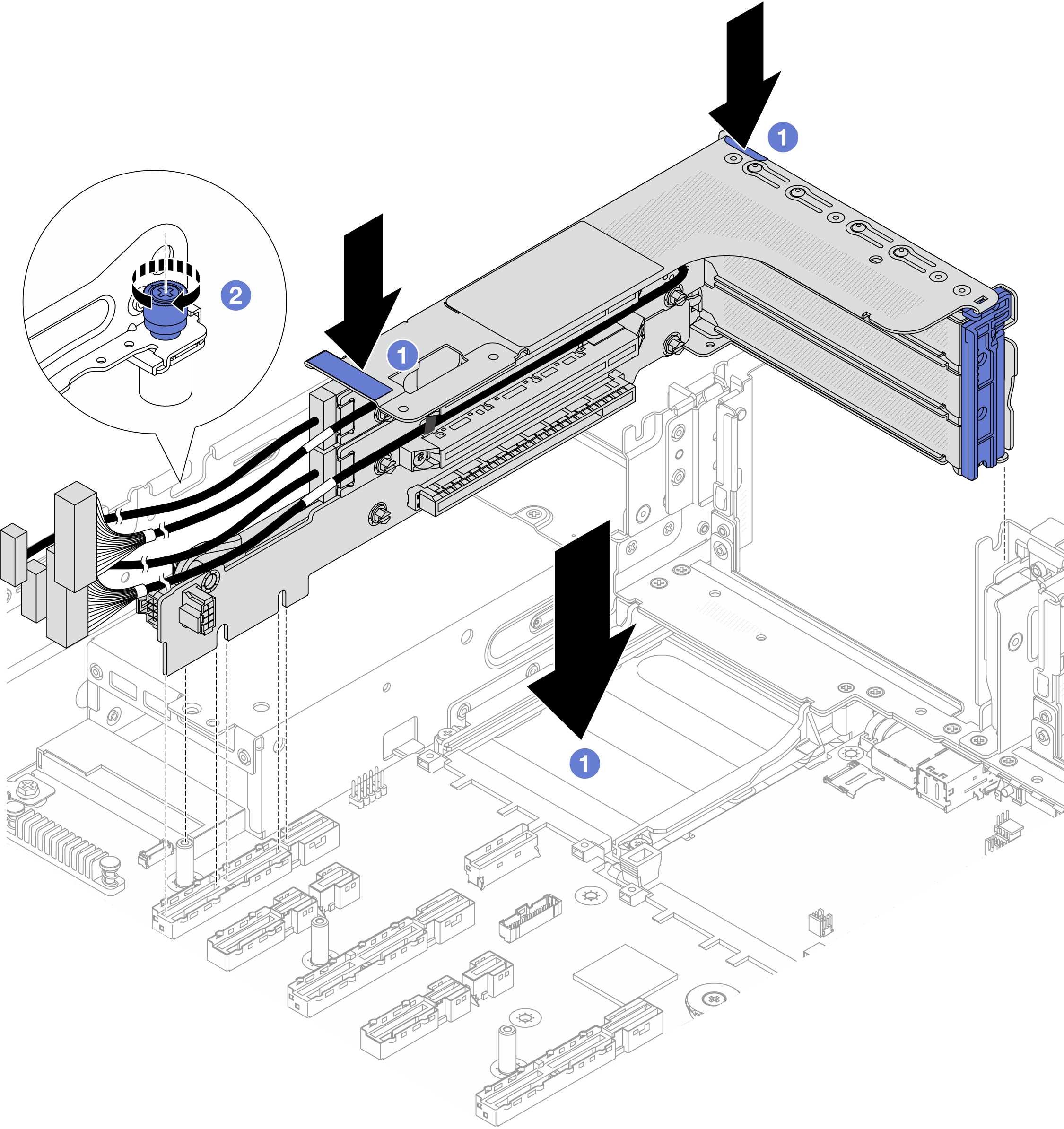

    Abbildung 1. Installieren der 3FH-Adapterkartenbaugruppe
    Installing the 3FH riser assembly
    1. Senken Sie die Adapterkartenbaugruppe in das Gehäuse ab.
    2. Ziehen Sie die Schraube fest, um die Adapterkartenbaugruppe zu fixieren.
  2. Verbinden Sie die Kabel der Adapterkarte und des PCIe-Adapters. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
