Hinteren PCIe-Adapter und Adapterkarte entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen hinteren PCIe-Adapter und die Adapterkarte zu entfernen.

Zu dieser Aufgabe

S011

VORSICHT

Scharfe Kanten, Ecken oder Scharniere in der Nähe.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

• Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

• Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Vorgehensweise

1. Bereiten Sie die Aufgabe vor.
   1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
   2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
   3. Entfernen Sie bei Bedarf die Luftführung. Siehe Luftführung entfernen.
   4. Entfernen Sie die Adapterkartenbaugruppe. Siehe Hintere Adapterkartenbaugruppe entfernen.
2. Entfernen Sie einen PCIe-Adapter.
   Anmerkung

   Bei x16 LP PCIe-Adaptern, die zwischen 250 g und 330 g wiegen und am 3FH-Adapterrahmen befestigt sind, entfernen Sie zuerst die Schraube, mit der der Adapter befestigt ist.

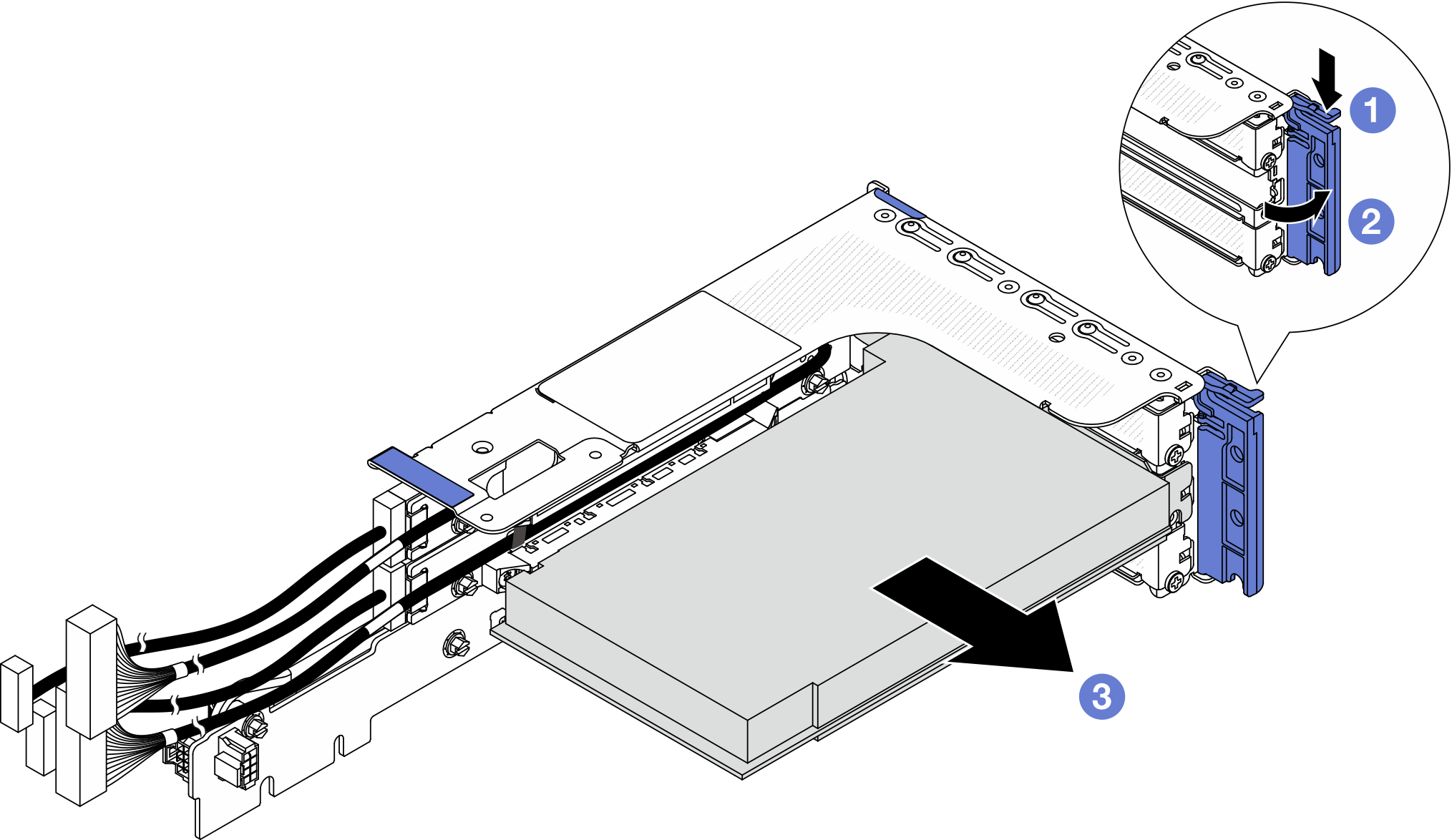

   Abbildung 1. Entfernen eines PCIe-Adapters aus dem 3FH-Adapterrahmen


   1. Drücken Sie die Halteklammer nach unten.
   2. Drehen Sie die PCIe-Adaptersicherung in die geöffnete Position.
   3. Fassen Sie den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Steckplatz.
3. (Optional) Wenn Sie die Adapterkarte austauschen, entfernen Sie die Adapterkarte aus dem Adapterrahmen.
   Anmerkung

   In der folgenden Abbildung werden als Beispiel Adapterkarten im 3FH-Adapterrahmen dargestellt. Das Austauschverfahren für andere Arten von Adapterkarten ist identisch.

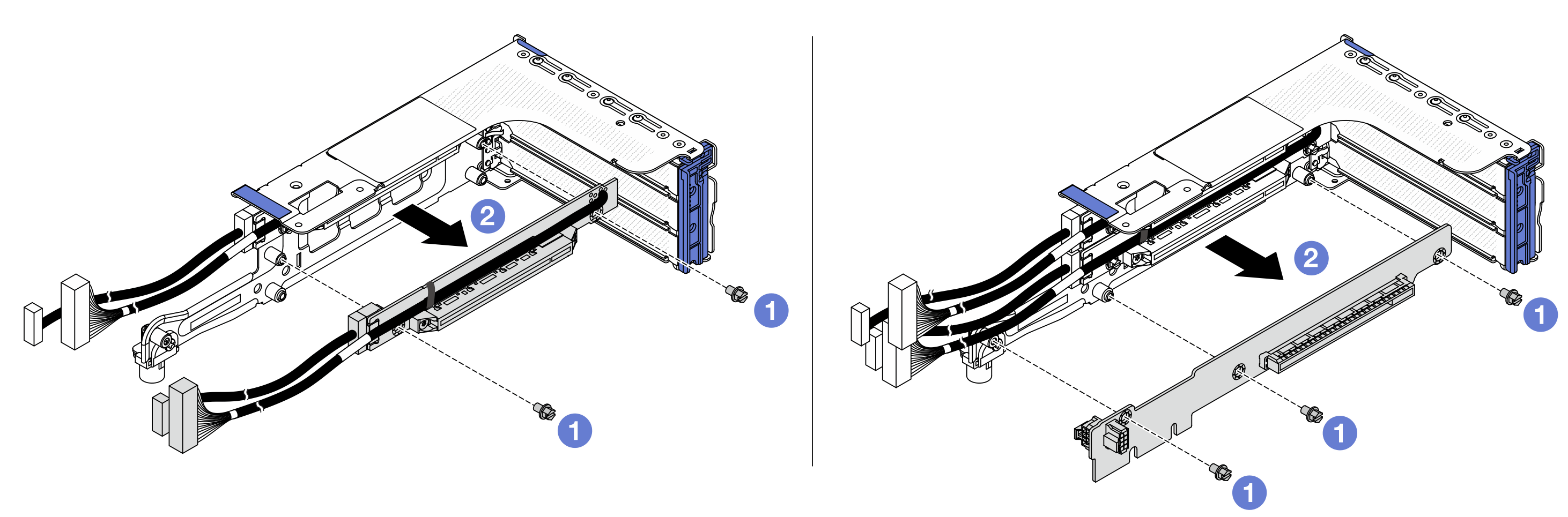

   Abbildung 2. Entfernen der Adapterkarten aus dem Adapterrahmen


   1. Entfernen Sie die Schrauben, mit denen die Adapterkarte befestigt ist.
   2. Fassen Sie die Adapterkarte an den Kanten an und nehmen Sie sie vorsichtig aus dem Adapterrahmen heraus.
