背面 PCIe アダプターおよびライザー・カードの取り外し

背面 PCIe アダプターおよびライザー・カードを取り外すには、このセクションの説明に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • ドライブ、ドライブ・コントローラー (システム・ボード・アセンブリーに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取り外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. 必要に応じて、エアー・バッフルを取り外します。エアー・バッフルの取り外しを参照してください。
    4. ライザー・アセンブリーを取り外します。背面ライザー・アセンブリーの取り外しを参照してください。
  2. PCIe アダプターを取り外します。

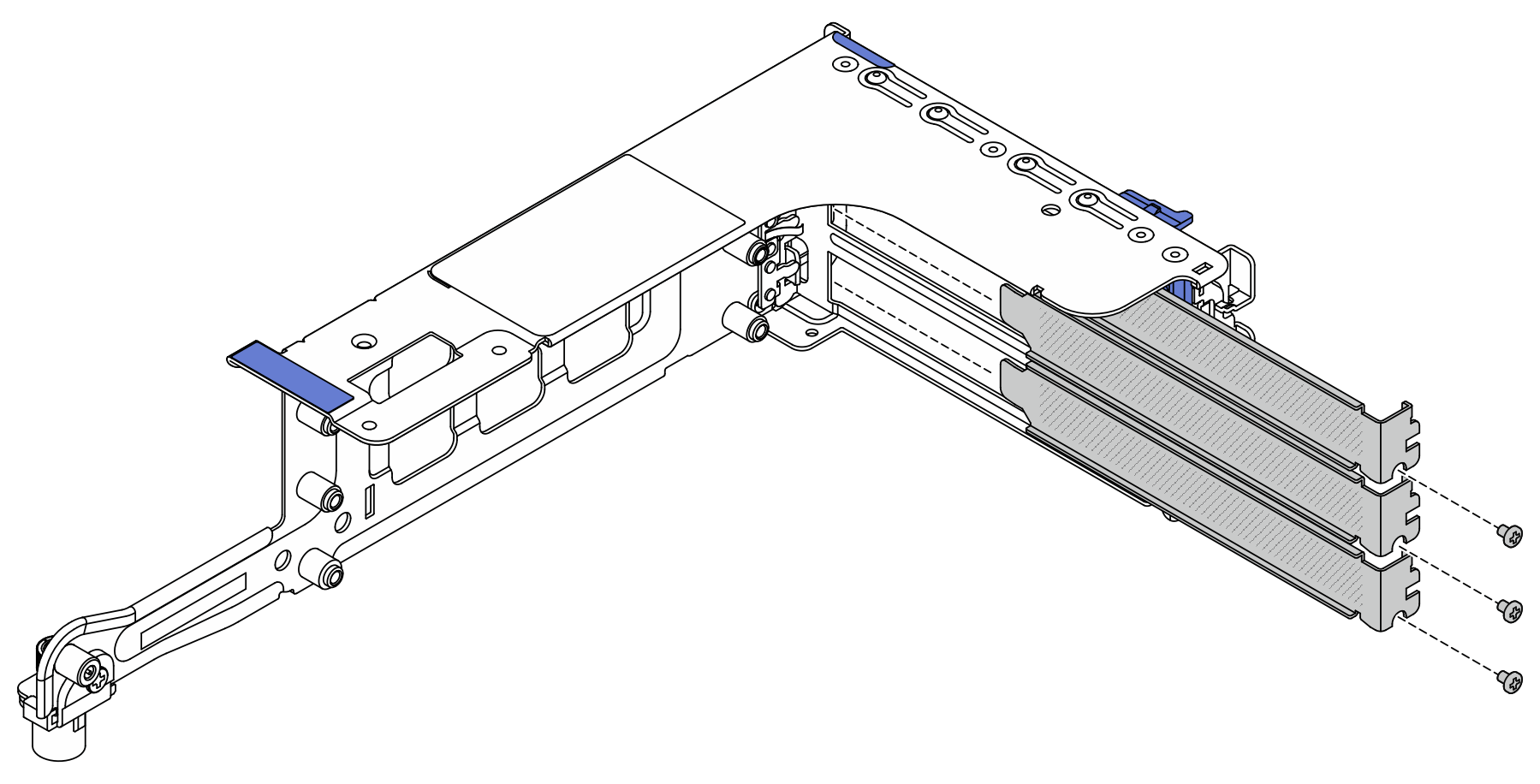

    3FH ライザー・ケージに取り付けられており、重量が 250 g ~ 330 g の x16 LP PCIe アダプターの場合は、まずアダプターを固定しているねじを取り外します。

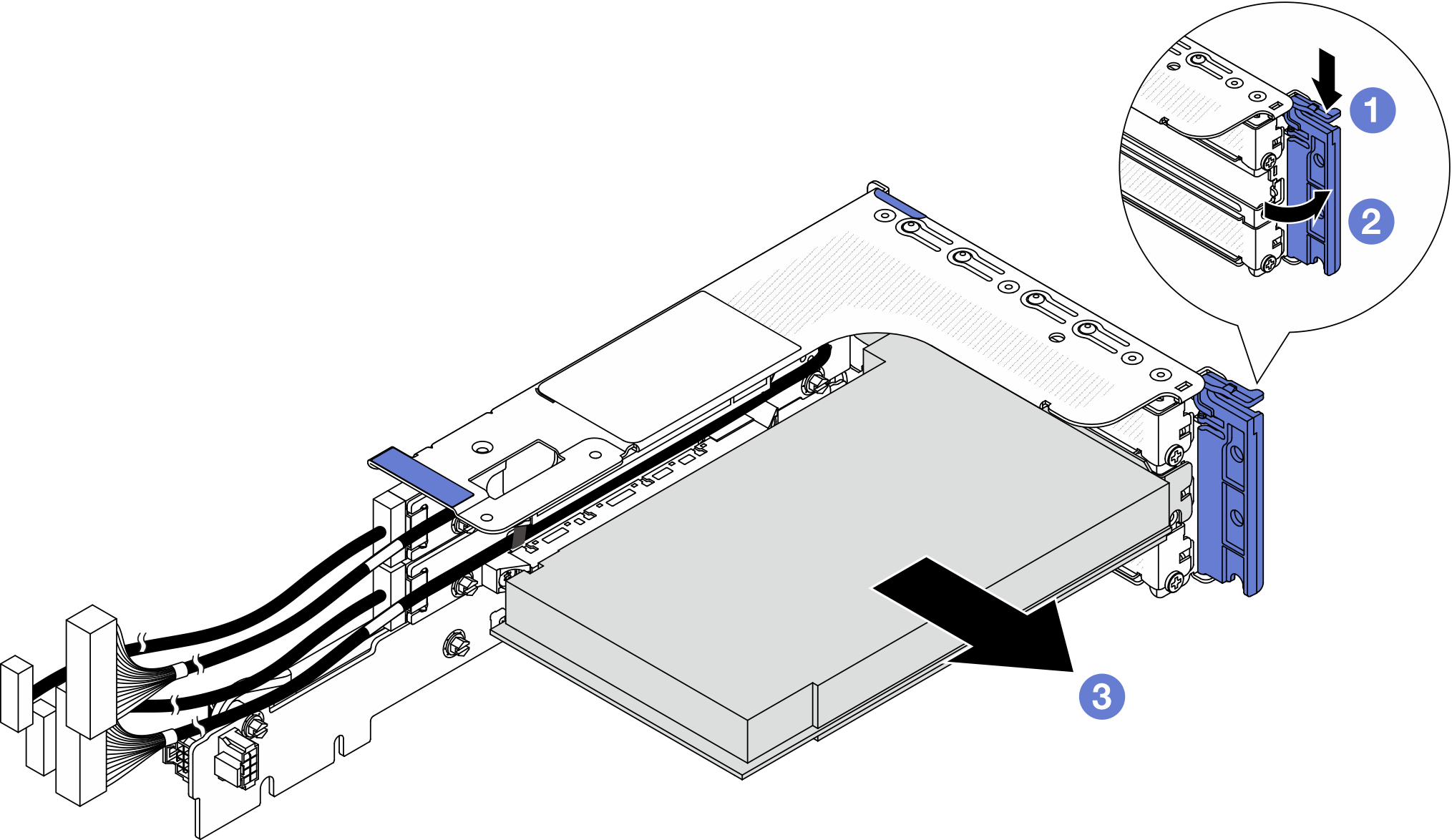

    図 1. 3FH ライザー・ケージからの PCIe アダプターの取り外し
    Removing a PCIe adapter from the 3FH riser cage
    1. 保持クリップを下に押します。
    2. PCIe アダプター保持ラッチをオープン位置まで回転させます。
    3. PCIe アダプターの端をつかんで、PCIe スロットから慎重に引き出します。
  3. (オプション) ライザー・カードを交換する場合、ライザー・ケージからライザー・カードを取り外します。
    次の図は、例として 3FH ライザー・ケージ上のライザー・カードを示しています。他のタイプのライザー・カードの交換手順は同じです。

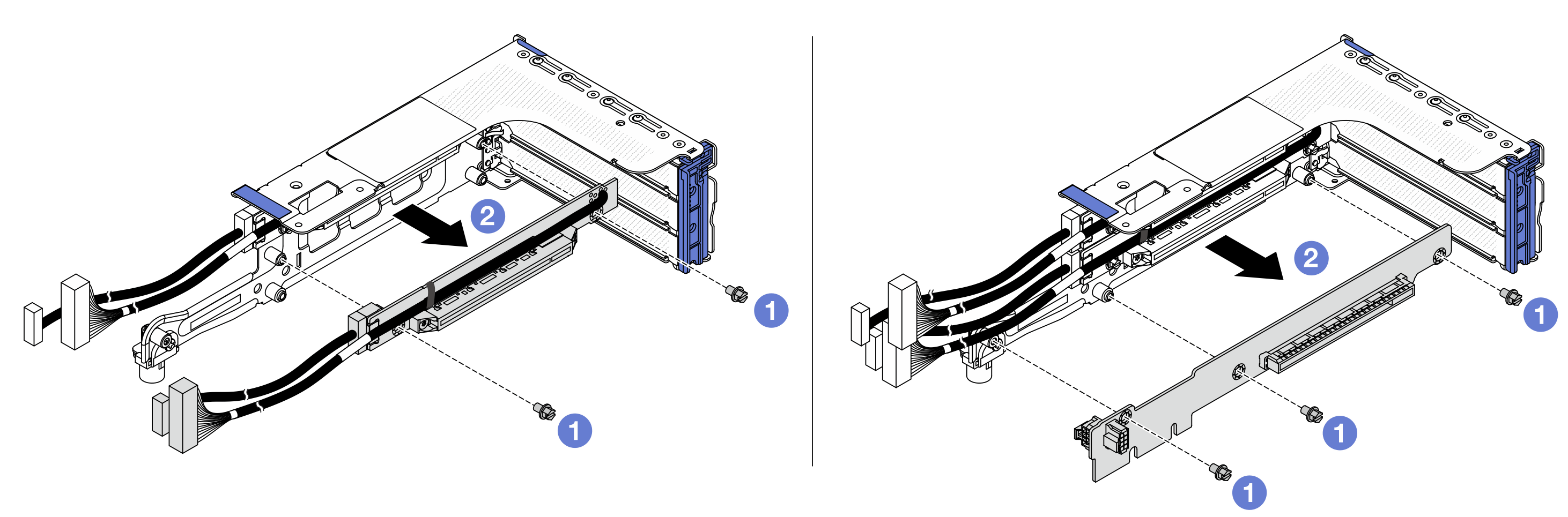

    図 2. ライザー・ケージからのライザー・カードの取り外し
    Removing riser cards from the riser cage
    1. ライザー・カードを固定しているねじを取り外します。
    2. ライザー・カードの端を持ち、ライザー・ケージから慎重に取り出します。

完了したら

  1. 交換用ユニットを取り付けます。背面 PCIe アダプターおよびライザー・カードの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
