ถอดอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลังออก

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลัง

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • ก่อนจะถอดหรือเปลี่ยนไดรฟ์ ตัวควบคุมไดรฟ์ (รวมถึงตัวควบคุมที่รวมอยู่บนส่วนประกอบแผงระบบ), แบ็คเพลนของไดรฟ์ หรือสายไดรฟ์ ให้สำรองข้อมูลที่สำคัญทั้งหมดที่เก็บอยู่บนไดรฟ์ก่อน

  • ก่อนที่จะถอดส่วนประกอบใดๆ ของอาร์เรย์ RAID (ไดรฟ์ การ์ด RAID ฯลฯ) ให้สำรองข้อมูลการกำหนดค่า RAID ทั้งหมด

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดแผ่นกั้นลม หากจำเป็น ดูถอดแผ่นกั้นลม
    4. ถอดส่วนประกอบตัวยก ดูถอดส่วนประกอบตัวยกด้านหลัง
  2. ถอดอะแดปเตอร์ PCIe
    หมายเหตุ
    สำหรับอะแดปเตอร์ LP PCIe 16 ตัว ที่ติดตั้งบน 3FH และมีน้ำหนักตั้งแต่ 250 ก. ถึง 330 ก. ให้ถอดสกรูที่ยึดอะแดปเตอร์ออกก่อน

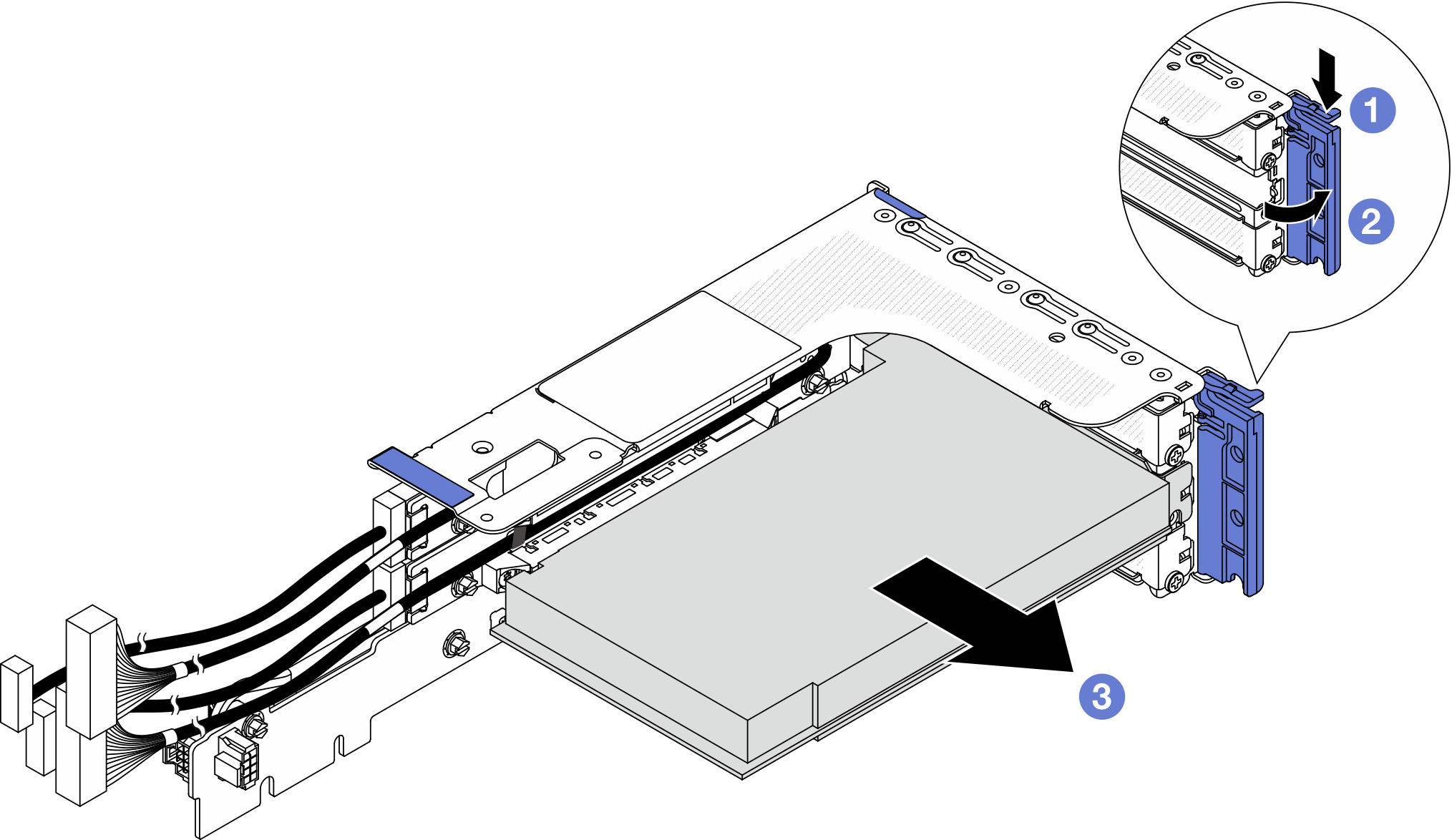

    รูปที่ 1. การถอดอะแดปเตอร์ PCIe ออกจากตัวครอบตัวยก 3FH
    Removing a PCIe adapter from the 3FH riser cage
    1. กดคลิปยึดลง
    2. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
    3. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe
  3. (ขั้นตอนเสริม) หากคุณเปลี่ยนการ์ดตัวยก ให้ถอดการ์ดตัวยก ออกจากตัวครอบตัวยก
    หมายเหตุ
    ภาพประกอบต่อไปนี้แสดงการ์ดตัวยกบนตัวครอบตัวยก 3FH เป็นตัวอย่าง ขั้นตอนการเปลี่ยนการ์ดตัวยกประเภทอื่นจะเหมือนกัน

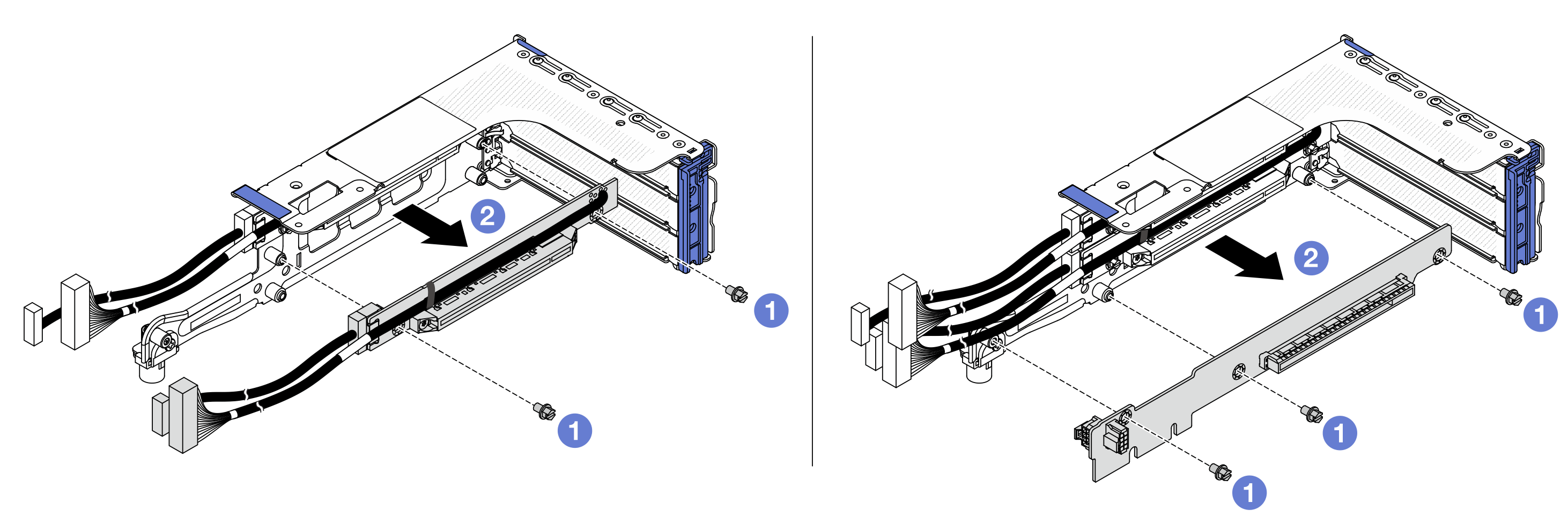

    รูปที่ 2. การถอดการ์ดตัวยกออกจากตัวครอบตัวย
    Removing riser cards from the riser cage
    1. ถอดสกรูสองตัวที่ยึดการ์ดตัวยก
    2. จับที่ขอบของการ์ดตัวยก และค่อยๆ ถอดการ์ดออกจากตัวครอบตัวยก

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทน ดูติดตั้งอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลัง

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
