卸下背面 PCIe 配接卡和擴充卡

請依照本節中的指示卸下後方 PCIe 配接卡和擴充卡。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 對硬碟、硬碟控制器(包括整合在主機板組件上的控制器)、硬碟背板或硬碟纜線進行變更或將其卸下之前,請先備份硬碟中儲存的所有重要資料。

  • 在您卸下 RAID 陣列的任何元件(硬碟、RAID 卡等)之前,請先備份所有的 RAID 配置資訊。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱從機架卸下伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 如有必要,請卸下空氣擋板。請參閱卸下空氣擋板
    4. 卸下擴充卡組件。請參閱卸下背面擴充卡組件
  2. 卸下 PCIe 配接卡。

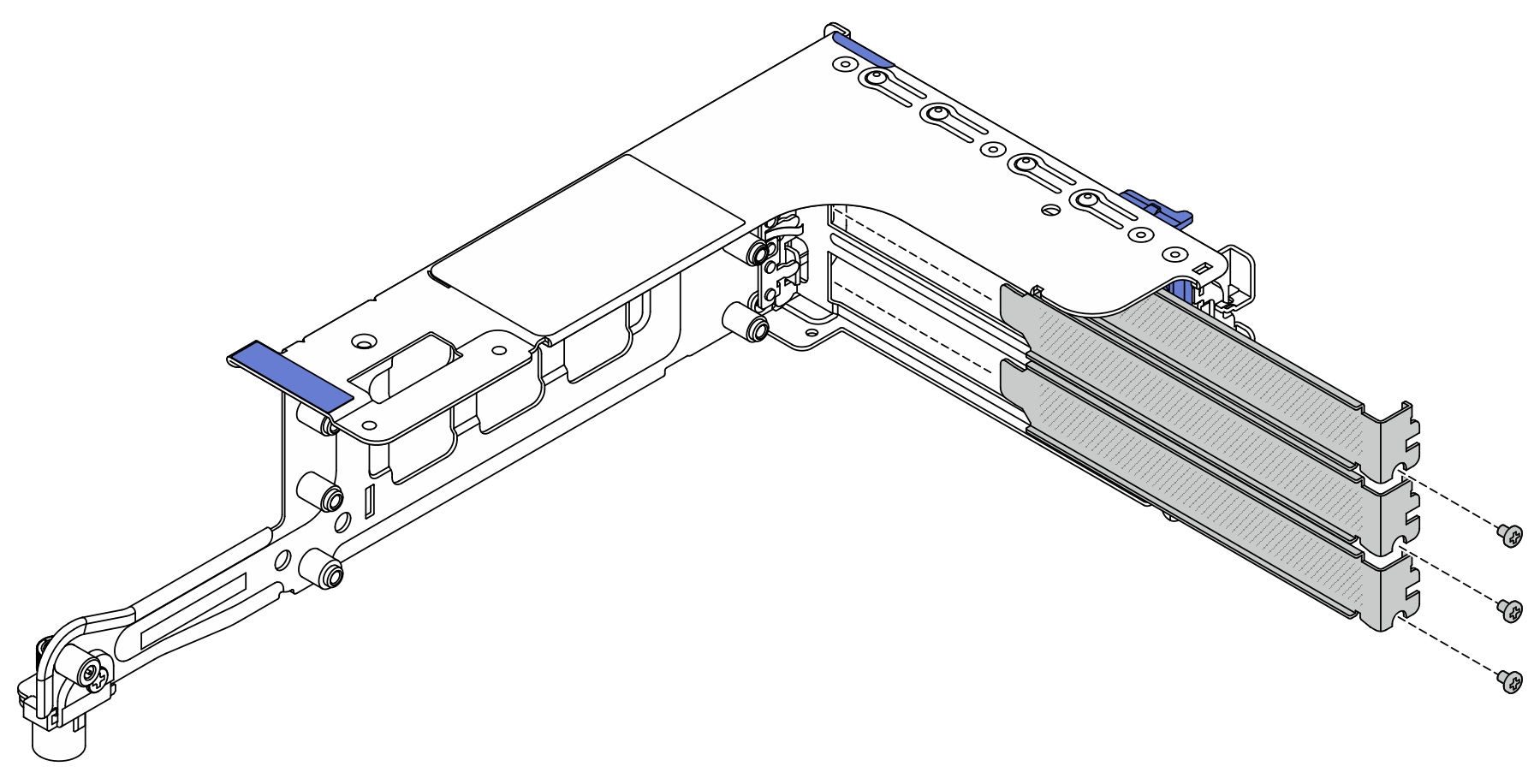

    對於安裝在 3FH 擴充卡匣上且重量為 250 公克至 330 公克的 x16 LP PCIe 配接卡,請先卸下固定配接卡的螺絲。

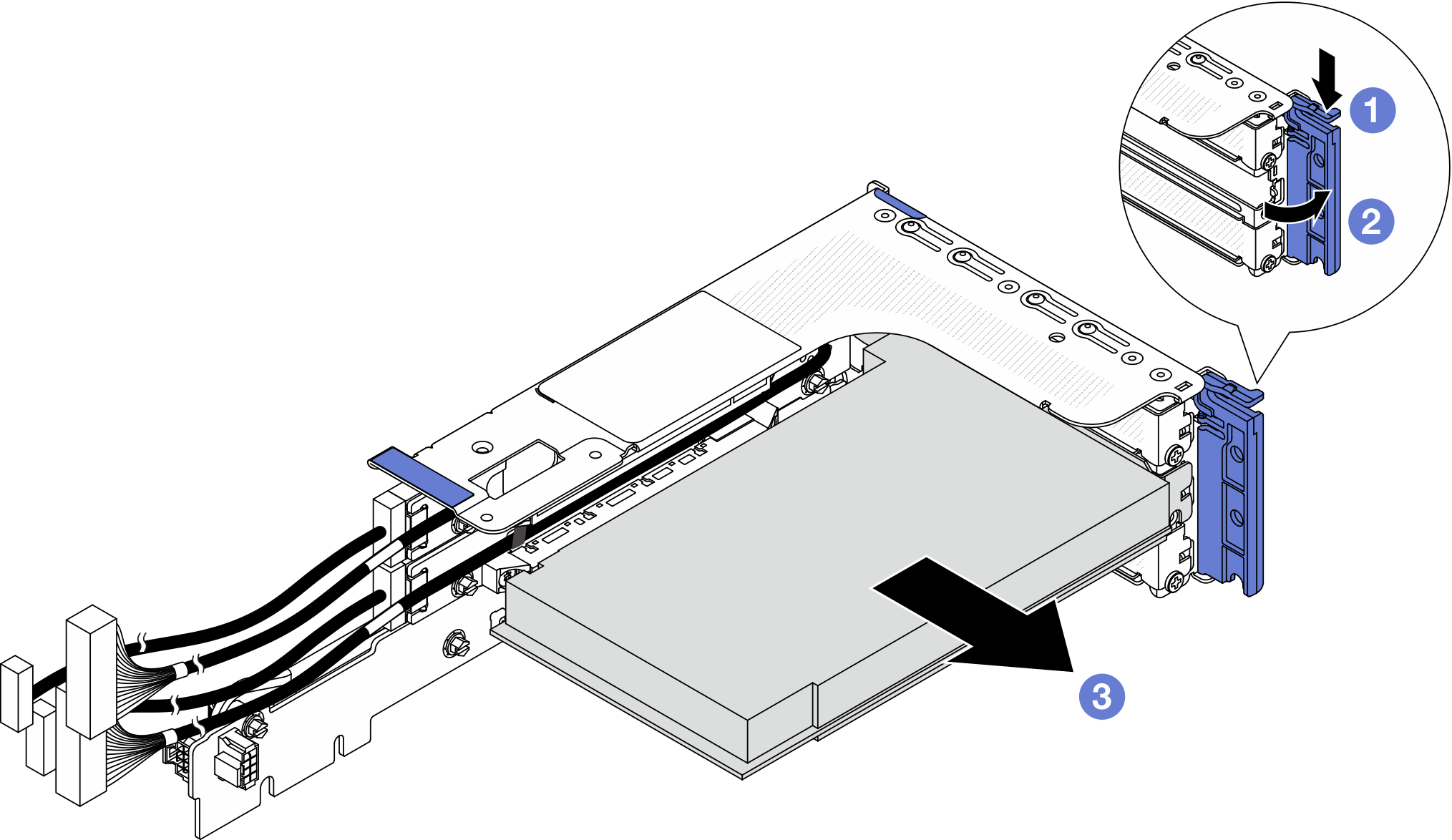

    圖 1. 從 3FH 擴充卡匣卸下 PCIe 配接卡
    Removing a PCIe adapter from the 3FH riser cage
    1. 將固定夾向下按壓。
    2. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
    3. 抓住 PCIe 配接卡邊緣,小心地將其從 PCIe 插槽拉出。
  3. (選用)如果要更換擴充卡,請從擴充卡匣卸下擴充卡。
    下圖以 3FH 擴充卡匣上的擴充卡為例。其他類型擴充卡的更換程序相同。

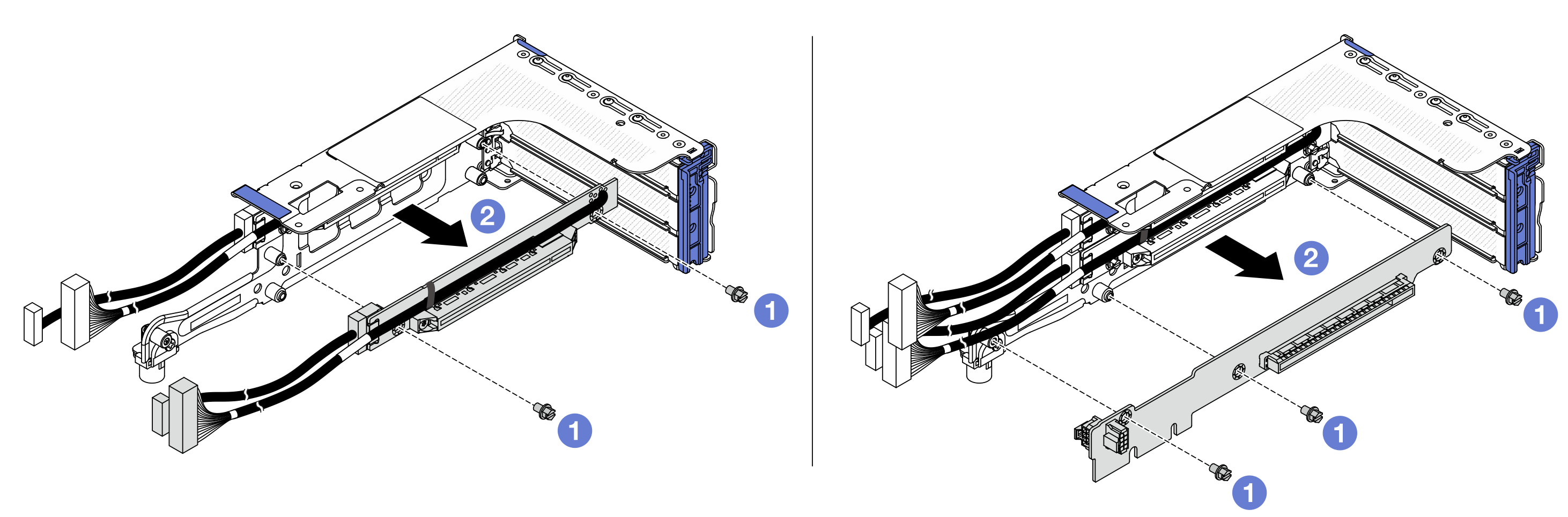

    圖 2. 從擴充卡匣卸下擴充卡
    Removing riser cards from the riser cage
    1. 卸下固定擴充卡的螺絲。
    2. 抓住擴充卡邊緣,小心地將其從擴充卡匣中取出。

在您完成之後

  1. 安裝替換裝置。請參閱安裝背面 PCIe 配接卡和擴充卡

  2. 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
