Remover um adaptador PCIe traseiro e uma placa riser

Siga as instruções nesta seção para remover um adaptador PCIe traseiro e uma placa riser.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Se necessário, remova o defletor de ar. Consulte Remover o defletor de ar.
    4. Remova o conjunto da placa riser. Consulte Remover um conjunto de placa riser traseiro.
  2. Remova um adaptador PCIe.
    Nota
    Para adaptadores PCIe x16 LP montados na gaiola da placa riser 3FH/ e com peso entre 250 g e 330 g, remova primeiro o parafuso que prende o adaptador.

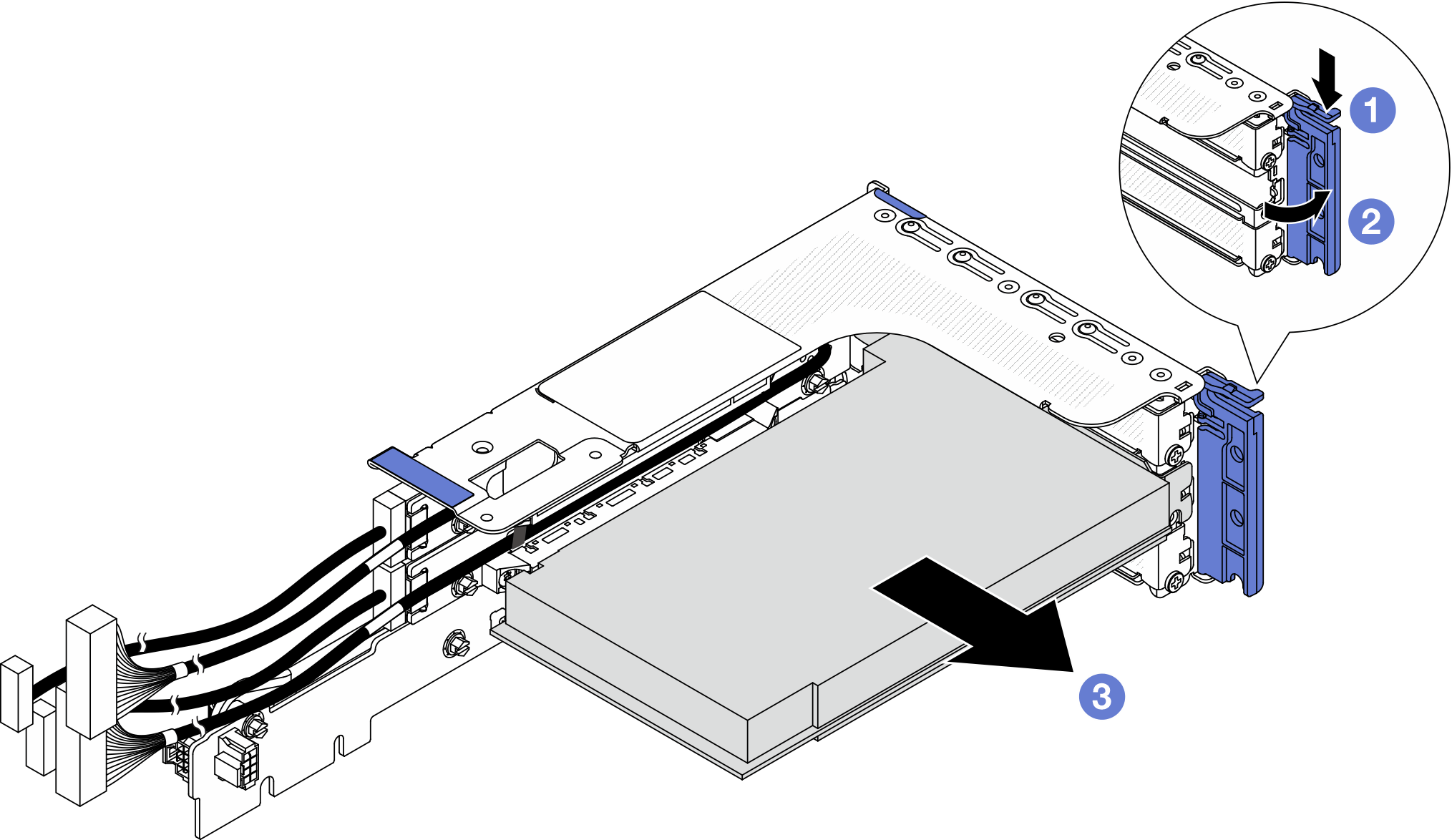

    Figura 1. Remoção de um adaptador PCIe da gaiola da placa riser 3FH
    Removing a PCIe adapter from the 3FH riser cage
    1. Pressione o clipe do retentor para baixo.
    2. Gire a trava de retenção do adaptador PCIe para a posição aberta.
    3. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.
  3. (Opcional) Se estiver substituindo a placa riser, remova-a da gaiola de placa riser.
    Nota
    A ilustração a seguir mostra placas riser na gaiola da placa riser 3FH como exemplos. O procedimento de substituição para outros tipos de placas riser é o mesmo.

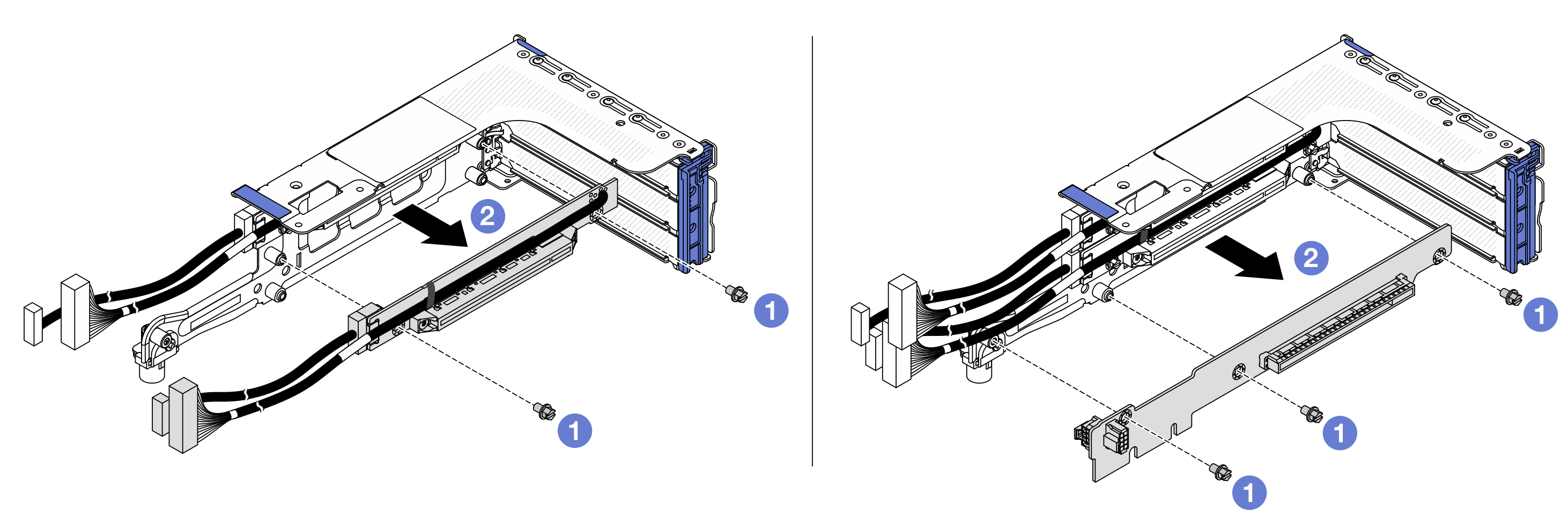

    Figura 2. Remoção de placas riser da gaiola
    Removing riser cards from the riser cage
    1. Remova os parafusos que fixam a placa riser.
    2. Segure a placa riser pelas bordas e retire-a cuidadosamente da gaiola.

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar um adaptador PCIe traseiro e uma placa riser.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
