Instalar um adaptador PCIe traseiro e uma placa riser

Siga as instruções nesta seção para instalar um adaptador PCIe traseiro e uma placa riser.

Sobre esta tarefa

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Para saber as regras de instalação do adaptador PCIe, consulte Slots PCIe e adaptadores PCIe.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

• Vá para Site de download de drivers e software para ThinkSystem SR650a V4 para ver as atualizações de firmware e driver mais recentes para o seu servidor.

• Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.

Procedimento

1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
2. (Opcional) Se você removeu a placa riser, instale-a primeiro.
   Nota

   A ilustração a seguir mostra placas riser na gaiola da placa riser 3FH como exemplos. O procedimento de substituição para outros tipos de placas riser é o mesmo.

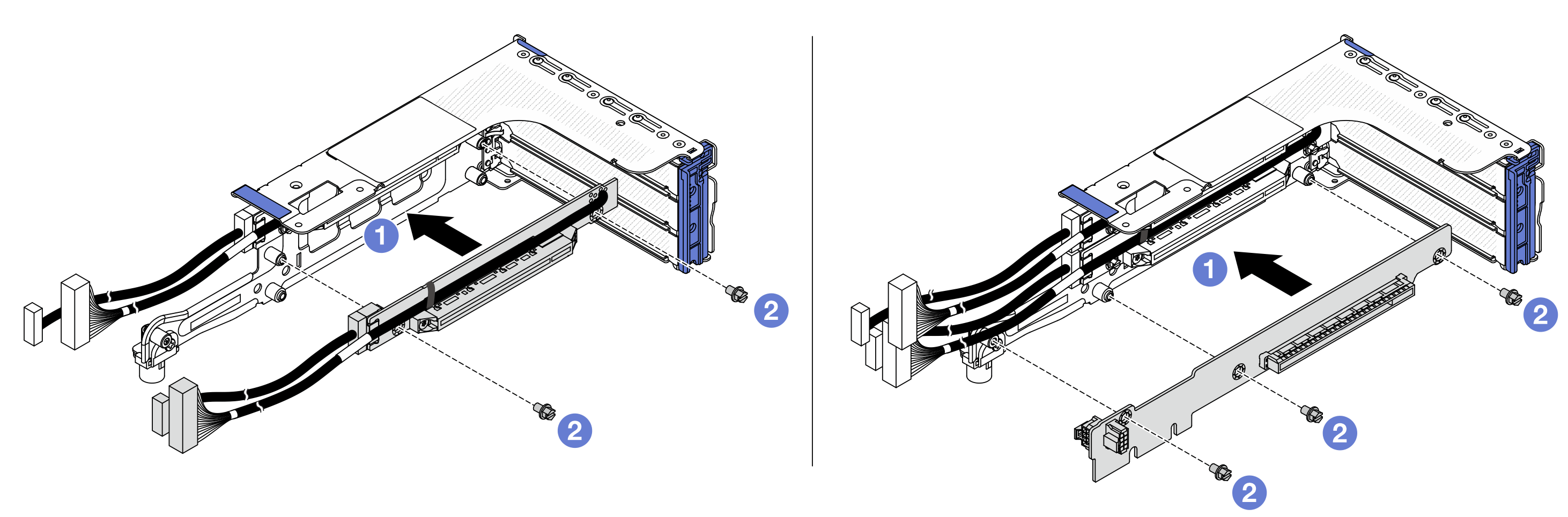

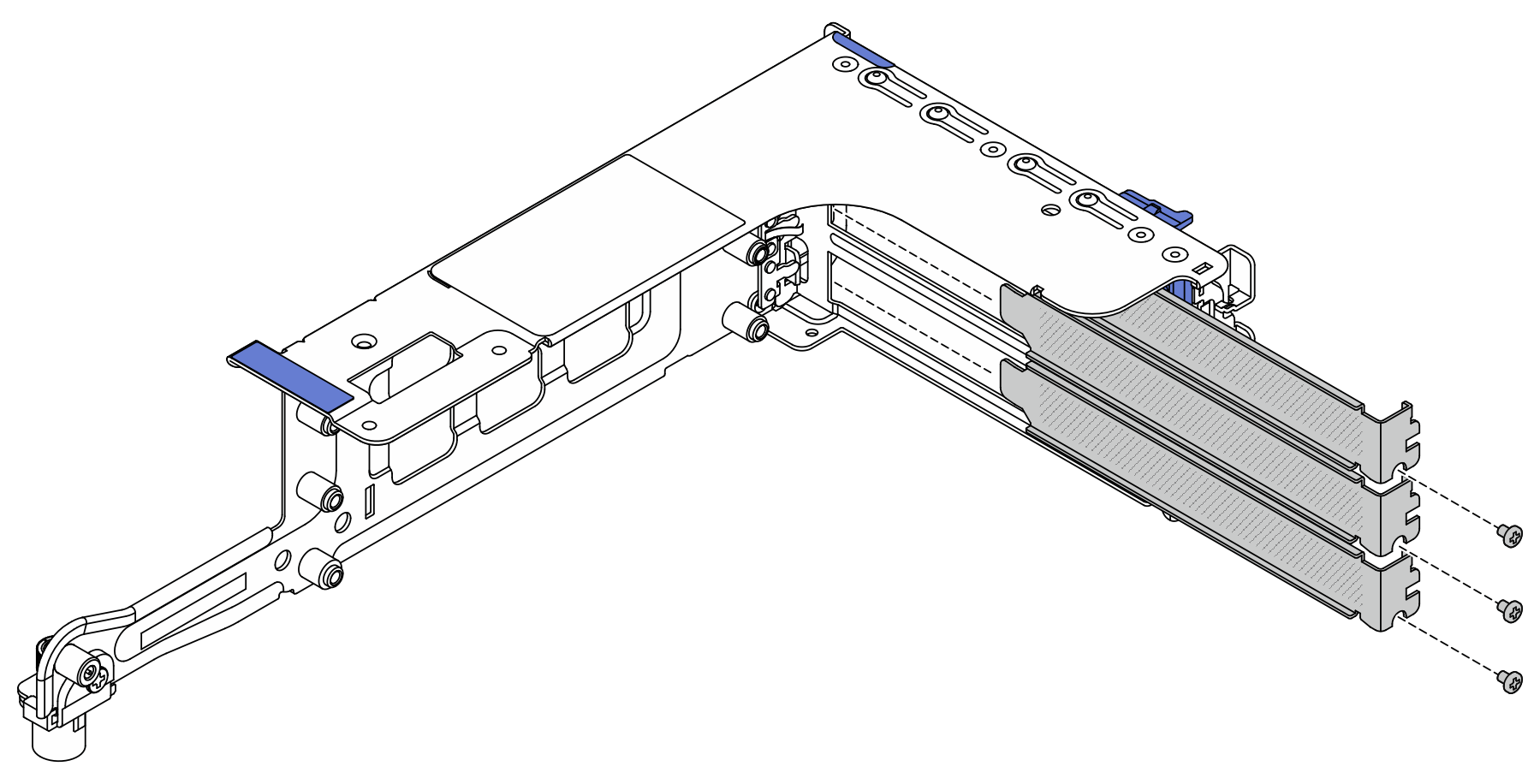

   Figura 1. Instalação de placas riser na gaiola de placa riser 3FH


   1. Alinhe a placa riser com a gaiola da placa riser e coloque-a na gaiola.
   2. Instale os parafusos para fixar a placa riser no lugar.
3. Instale um adaptador PCIe.
   Nota

   Para adaptadores PCIe x16 LP montados na gaiola da placa riser 3FH e com peso entre 250 g e 330 g, instale o parafuso para prender o adaptador antes de fechar a trava de retenção, caso o servidor precise ser enviado.

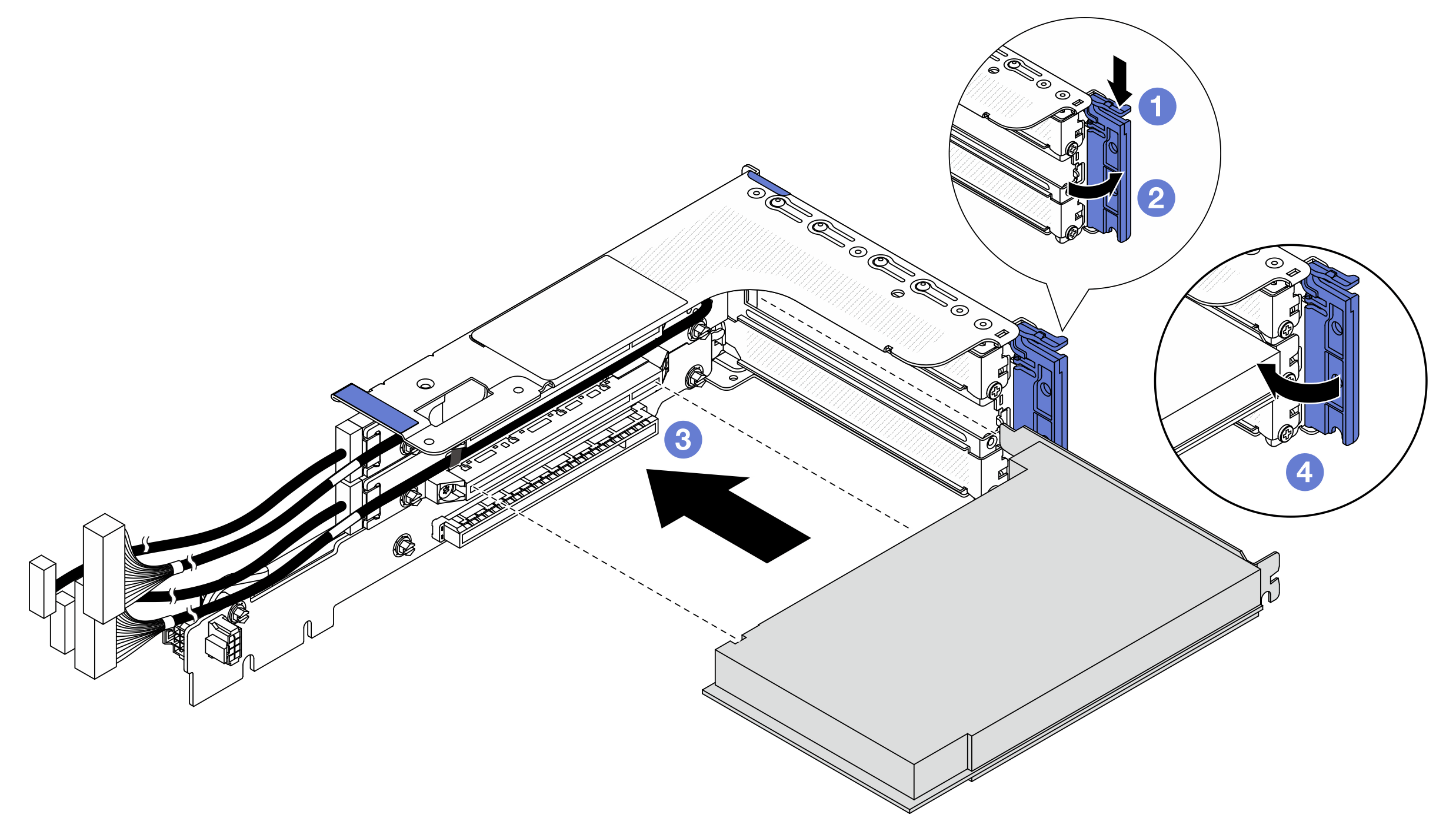

   Figura 2. Instalação de um adaptador PCIe na gaiola da placa riser 3FH


   1. Pressione o clipe do retentor para baixo.
   2. Gire a trava de retenção do adaptador PCIe para a posição aberta.
   3. Alinhe o adaptador PCIe com o slot PCIe na placa riser. Pressione com cuidado o adaptador PCIe diretamente no slot até que ele esteja preso com firmeza.
   4. Feche a trava de retenção.
