뒷면 PCIe 어댑터 및 라이저 카드 설치

이 섹션의 지침에 따라 뒷면 PCIe 어댑터 및 라이저 카드를 설치하십시오.

이 작업 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

• PCIe 어댑터 설치 규칙에 대해서는 PCIe 슬롯 및 PCIe 어댑터의 내용을 참조하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SR650a V4용 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차

1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
2. (선택 사항) 라이저 카드를 제거했다면 먼저 라이저 카드를 설치하십시오.
   주

   다음 그림에서는 3FH 라이저 케이지의 라이저 카드를 예로 보여 줍니다. 다른 유형의 라이저 카드에 대한 교체 절차는 동일합니다.

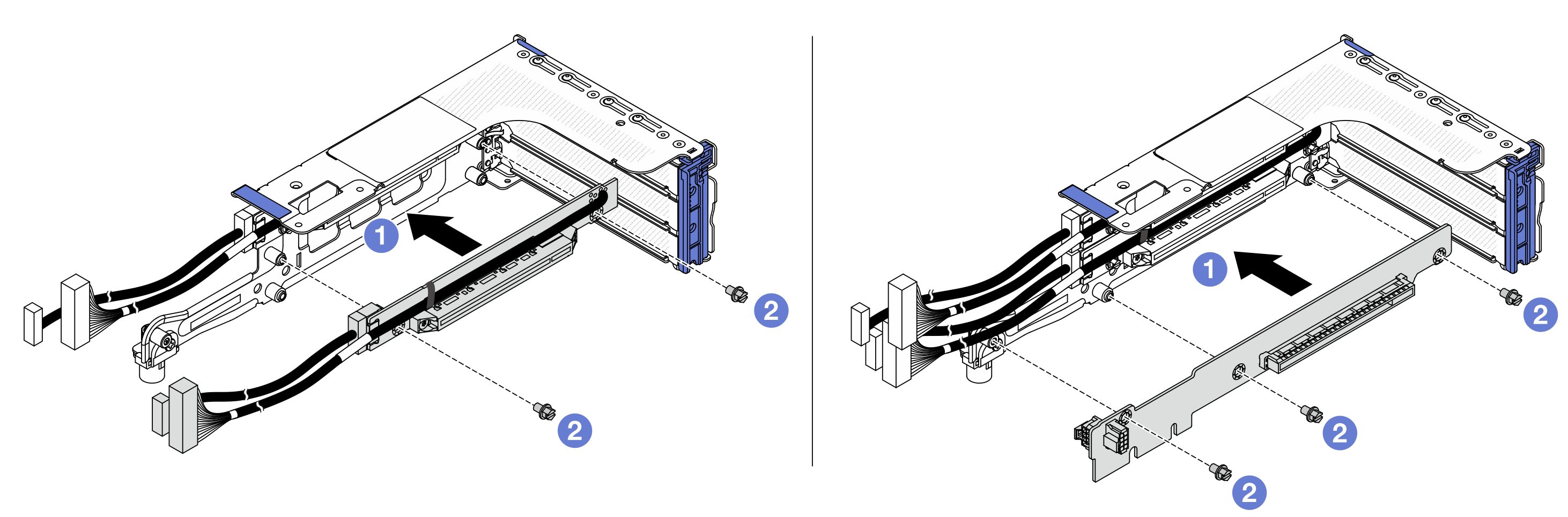

   그림 1. 3FH 라이저 케이지에 라이저 카드 설치


   1. 라이저 카드를 라이저 케이지에 맞추고 라이저 케이지에 넣으십시오.
   2. 나사를 조여 라이저 카드를 제자리에 고정하십시오.
3. PCIe 어댑터를 설치하십시오.
   주

   3FH/ 라이저 케이지에 장착되고 무게가 250g~330g인 x16 LP PCIe 어댑터의 경우, 서버를 배송해야 하는 경우 어댑터를 고정하기 위해 나사를 설치하고 고정 래치를 닫으십시오.

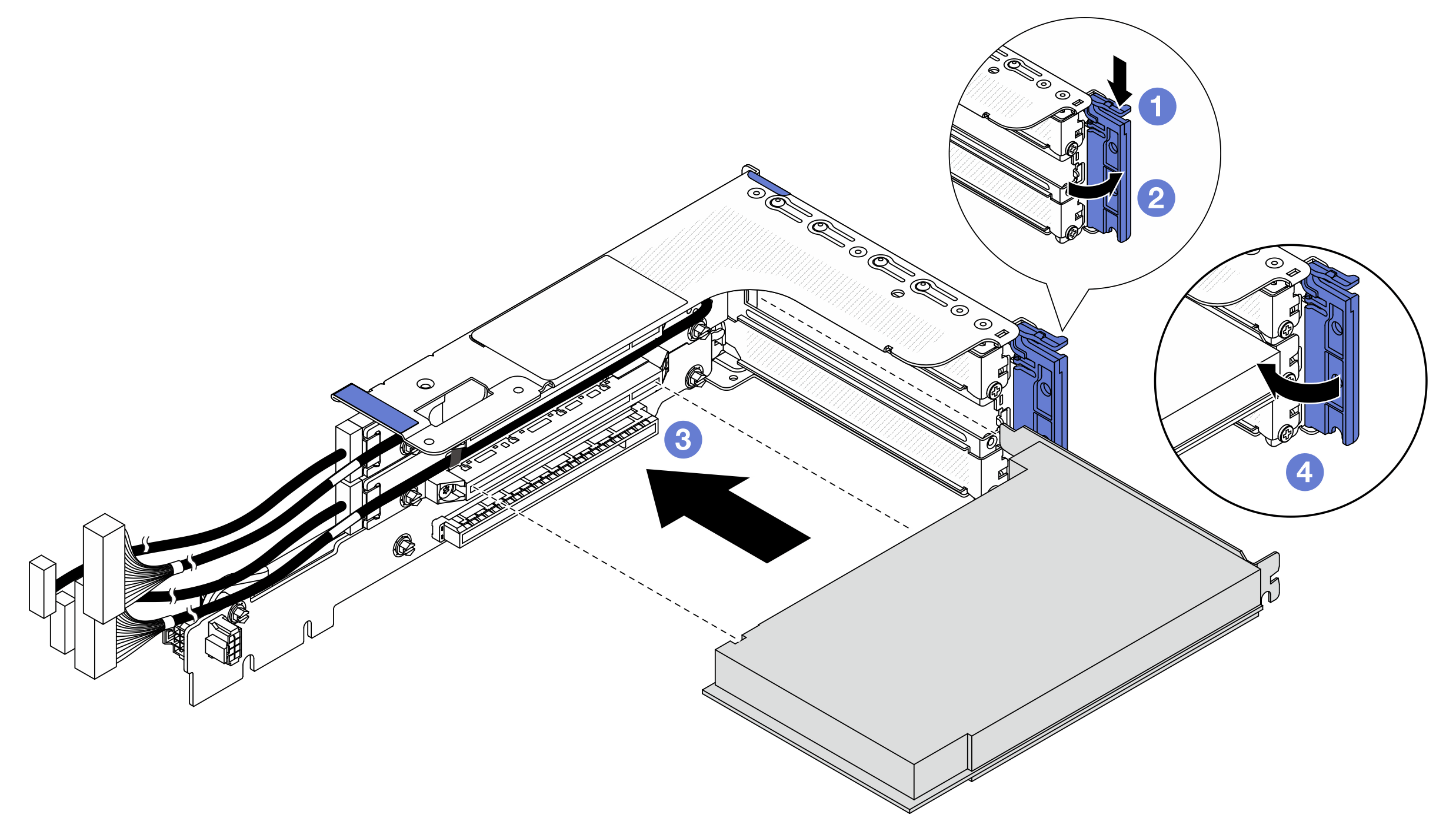

   그림 2. 3FH 라이저 케이지에 PCIe 어댑터 설치


   1. 고정 클립을 아래쪽으로 누르십시오.
   2. PCIe 어댑터 고정 래치를 열림 위치로 돌리십시오.
   3. PCIe 어댑터를 라이저 카드의 PCIe 슬롯에 맞추십시오. PCIe 어댑터를 단단히 고정될 때까지 조심스럽게 슬롯으로 똑바로 눌러 넣으십시오.
   4. 고정 래치를 닫으십시오.
