安装背面 PCIe 适配器和转接卡

按照本节中的说明安装背面 PCIe 适配器和转接卡。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

  • 如需了解 PCIe 适配器安装规则,请参阅PCIe 插槽和 PCIe 适配器

固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后,从包装中取出新部件,并将其放在防静电平面上。
  2. (可选)如果您已卸下转接卡,请先安装转接卡。
    下图以 3FH 转接卡架上的转接卡为例进行说明。其他转接卡类型的更换过程与之相同。

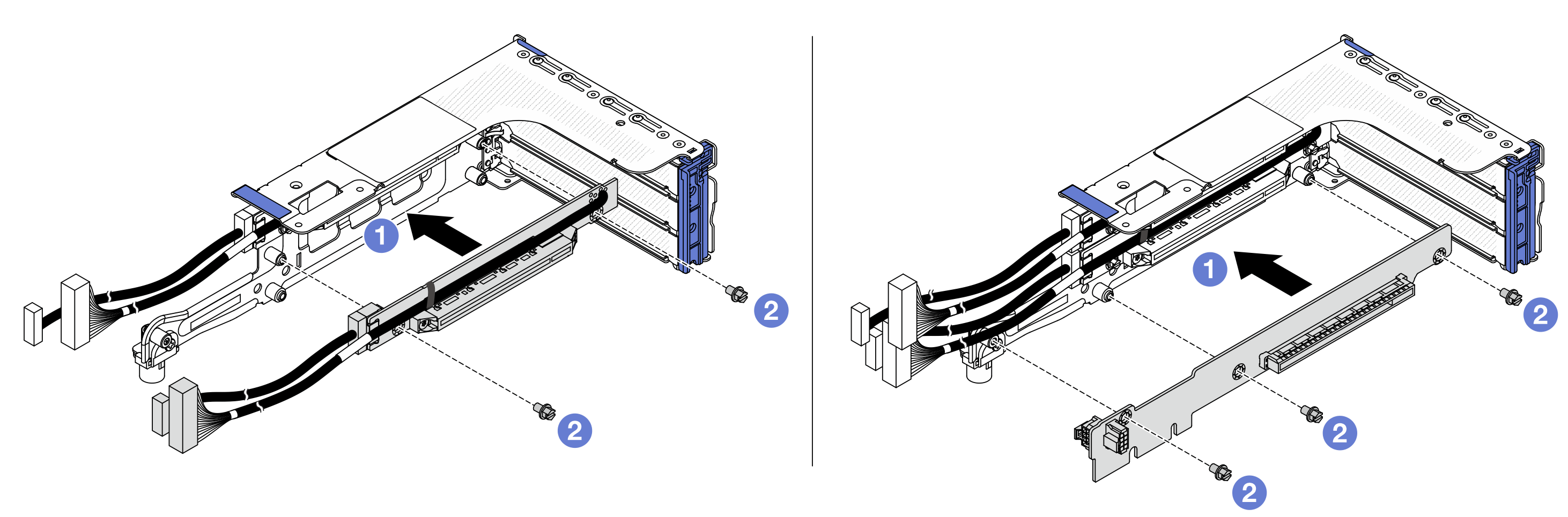

    图 1. 将转接卡安装到 3FH 转接卡架上
    Installing riser cards on the 3FH riser cage
    1. 将转接卡与转接卡架对齐后放入转接卡架中。
    2. 安装螺钉以将转接卡固定到位。
  3. 安装 PCIe 适配器。
    对于装在 3FH 转接卡架上且重量为 250 克到 330 克的 x16 LP PCIe 适配器,如果需要运输服务器,请在闭合固定滑锁之前安装螺钉以固定适配器。

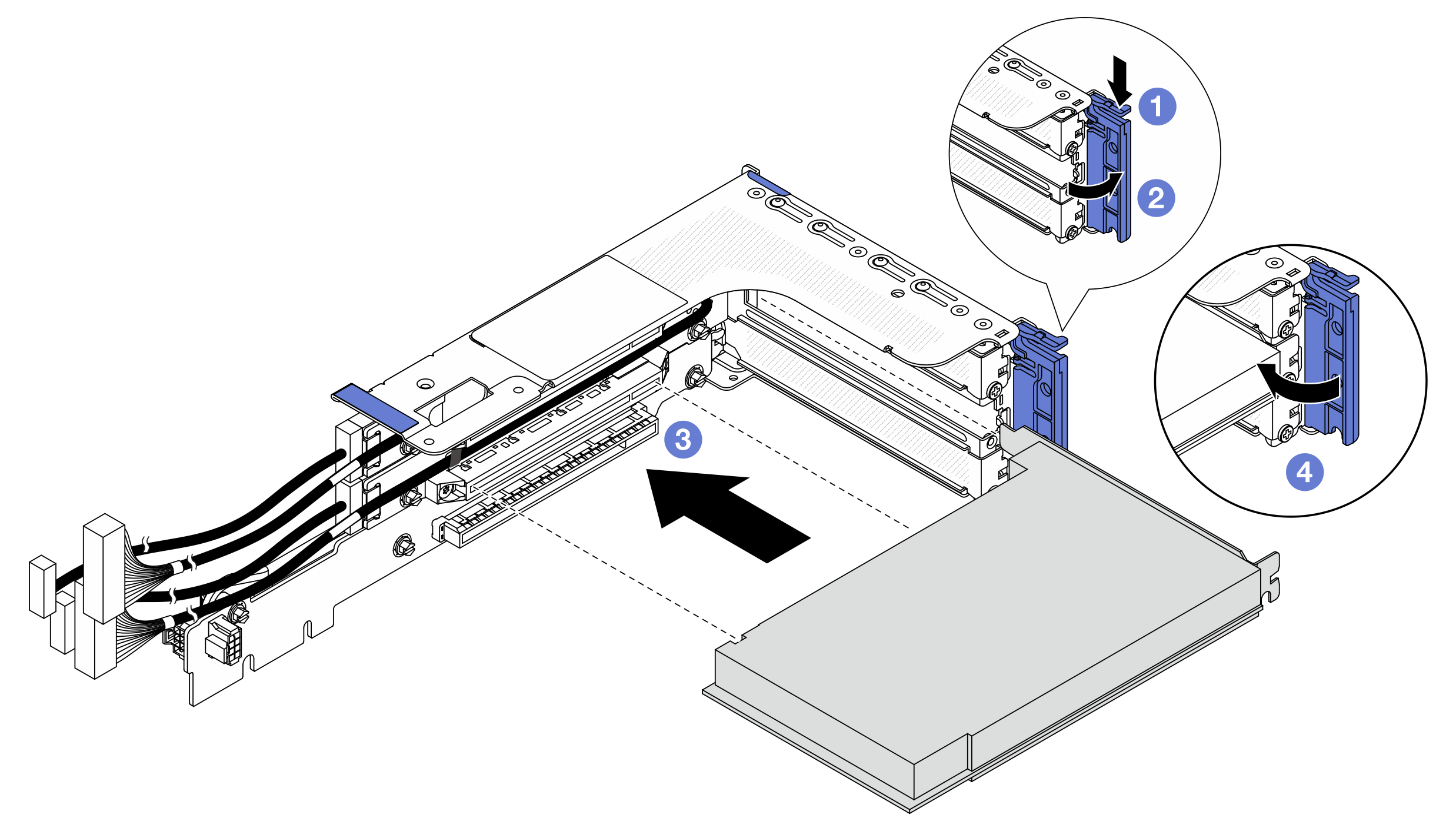

    图 2. 将 PCIe 适配器安装到 3FH 转接卡架上
    Installing a PCIe adapter on the 3FH riser cage
    1. 向下按固定夹。
    2. 将 PCIe 适配器固定滑锁旋转至打开位置。
    3. 将 PCIe 适配器与转接卡上的 PCIe 插槽对齐。小心地将 PCIe 适配器笔直按入插槽,直至其牢固就位。
    4. 闭合固定滑锁。

完成之后

  1. 将转接卡组合件安装到机箱中。请参阅安装背面转接卡组合件

  2. 如果您已安装了 RAID 930 或 940 适配器,请安装 RAID 快速充电模块。请参阅更换 RAID 快速充电模块
