卸下背面转接卡组合件

按照本节中的说明卸下背面转接卡组合件。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

服务器支持不同类型的转接卡架（请参阅更换背面转接卡组合件和 PCIe 适配器）。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

• 在卸下 RAID 阵列的任何组件（硬盘、RAID 卡等）之前，请备份所有 RAID 配置信息。

过程

1. 为本任务做好准备。
   1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
   2. 卸下顶盖。请参阅卸下顶盖。
   3. 如有必要，请卸下导风罩。请参阅卸下导风罩。
   4. 从主板组合件上拔下转接卡线缆和 PCIe 适配器线缆。
      注意

      为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
2. 卸下转接卡组合件。
   注

   下图以 3FH 转接卡组合件为例。3FH M.2 转接卡架的更换过程与之相同。有关更换用于 Processor Neptune Core Module 的 3FH 转接卡架的信息，请参阅更换 Lenovo Processor Neptune Core Module（仅限经过培训的技术人员）。

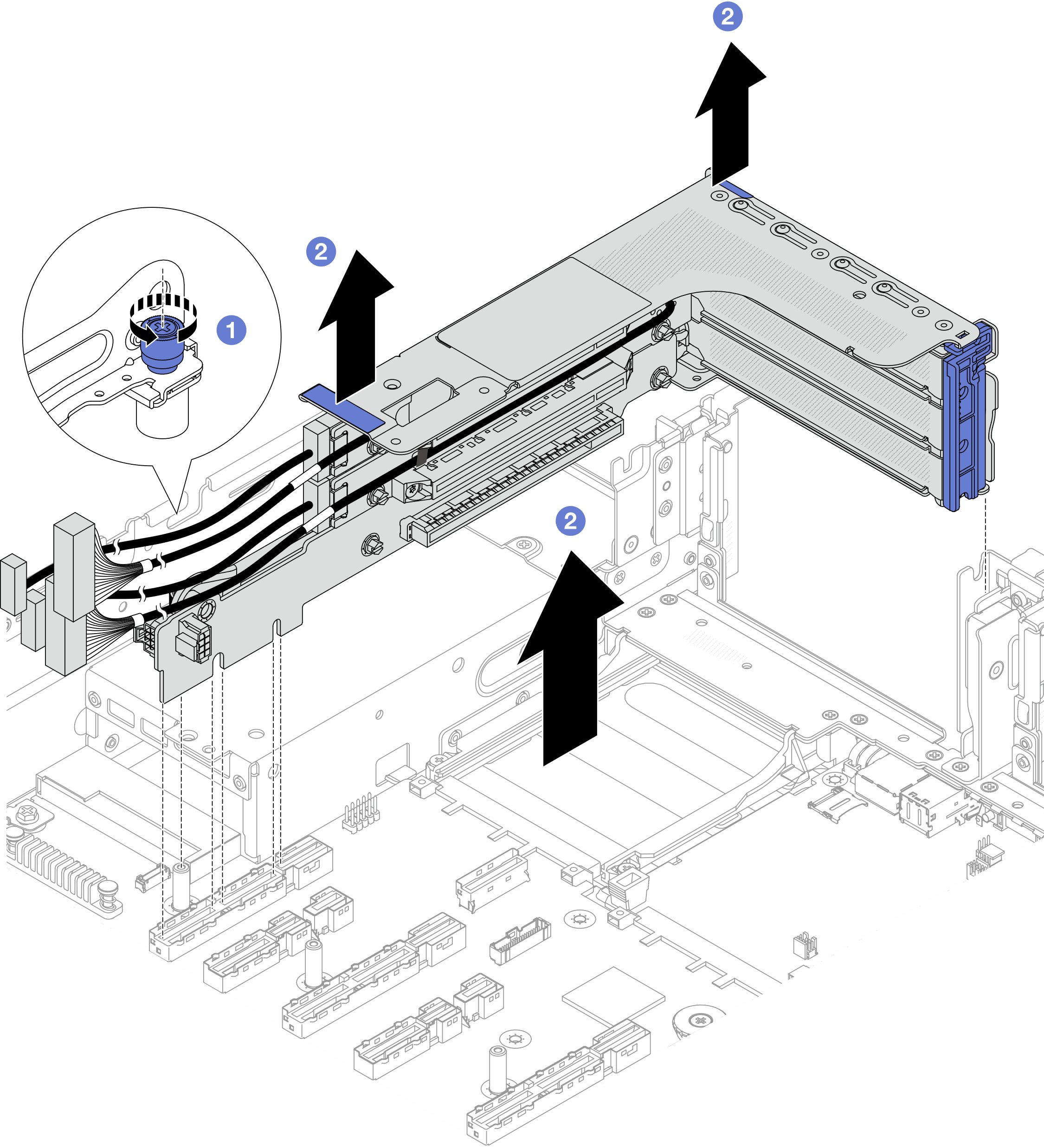

   图 1. 卸下 3FH 转接卡组合件


   1. 松开固定转接卡组合件的螺钉。
   2. 捏住转接卡组合件的边缘，小心地将其从机箱中提取出来。
