背面ライザー・アセンブリーの取り外し

背面ライザー・アセンブリーを取り外すには、このセクションの説明に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。

サーバーは、さまざまなタイプのライザー・ケージをサポートしています (背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照)。

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. 必要に応じて、エアー・バッフルを取り外します。エアー・バッフルの取り外しを参照してください。
    4. ライザー・カード・ケーブルと PCIe アダプター・ケーブルをシステム・ボード・アセンブリーから切り離します。
      重要
      システム・ボード・アセンブリーの損傷を避けるため、ケーブルをシステム・ボード・アセンブリーから取り外すときは、必ず 内部ケーブルの配線の手順に従ってください。
  2. ライザー・アセンブリーを取り外します。
    次の図は、例として 3FH ライザー・アセンブリーを示しています。3FH M.2 ライザー・ケージの交換手順は同じです。Processor Neptune Core Module の 3FH ライザー・ケージの交換については、Lenovo Processor Neptune Core Module の交換 (トレーニングを受けた技術員のみ)を参照してください。

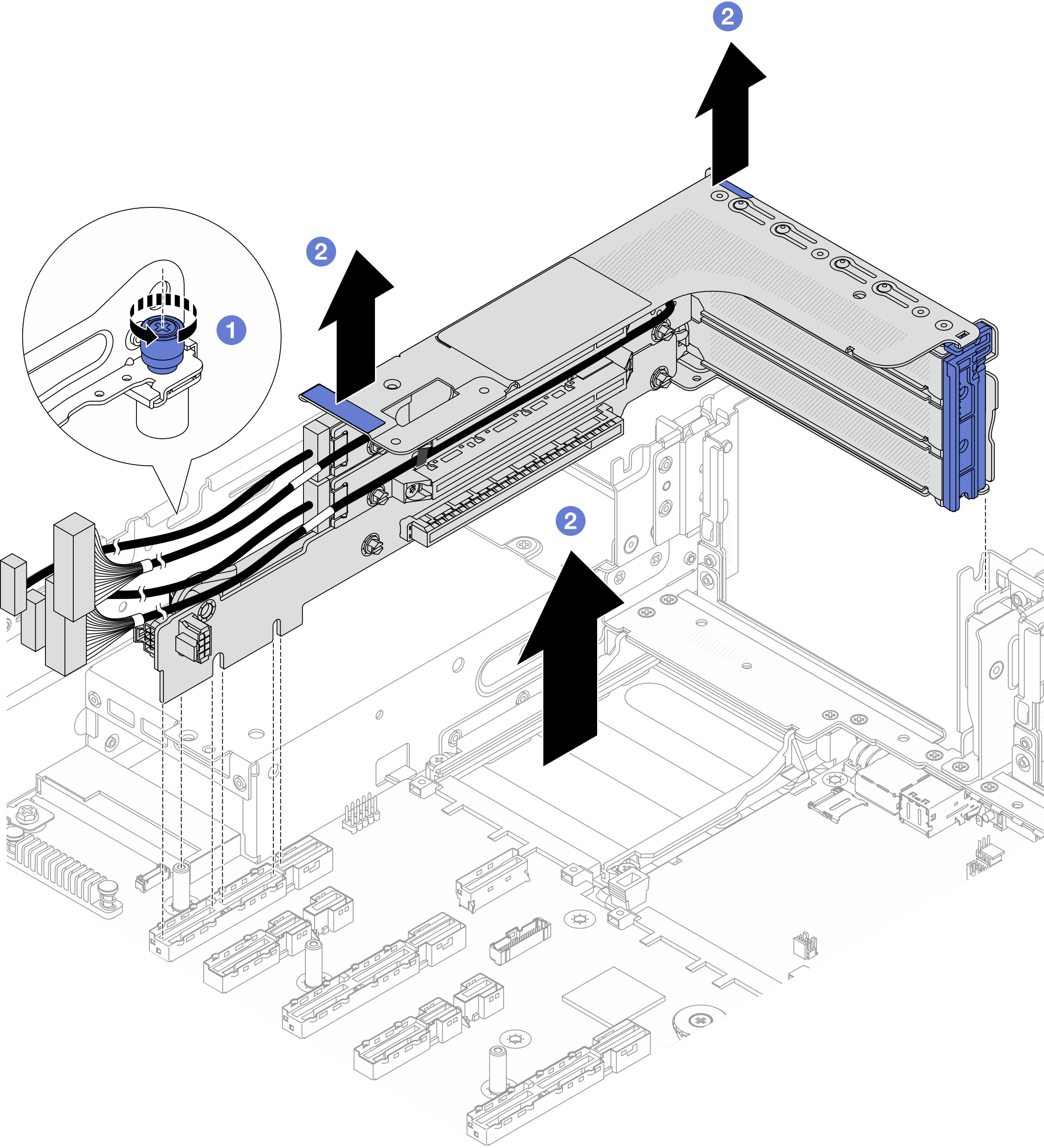

    図 1. 3FH ライザー・アセンブリーの取り外し
    Removing the 3FH riser assembly
    1. ライザー・アセンブリーを固定しているねじを緩めます。
    2. ライザー・アセンブリーの端を持ち、慎重に持ち上げてシャーシから取り外します。

完了したら

  1. PCIe アダプターをライザー・アセンブリーから取り外します。背面 PCIe アダプターおよびライザー・カードの取り外しを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
