Extracción de un conjunto de expansión posterior

Siga las instrucciones que aparecen en esta sección para quitar un conjunto de expansión posterior.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.

El servidor admite diferentes tipos de compartimientos de expansión (consulte Sustitución del conjunto de expansión posterior y el adaptador PCIe).

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
    2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Extraiga el deflector de aire si es necesario. Consulte Extracción del deflector de aire.
    4. Desconecte los cables de la tarjeta de expansión y los cables del adaptador PCIe del conjunto de la placa del sistema.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Quite el conjunto de expansión.
    Nota
    La siguiente ilustración muestra el conjunto de expansión 3FH como ejemplo. El procedimiento de sustitución es el mismo para el compartimiento de expansión M.2 3FH. Para sustituir el compartimiento de expansión 3FH para Processor Neptune Core Module, consulte Sustitución del Lenovo Processor Neptune Core Module (solamente para técnicos de servicio expertos).

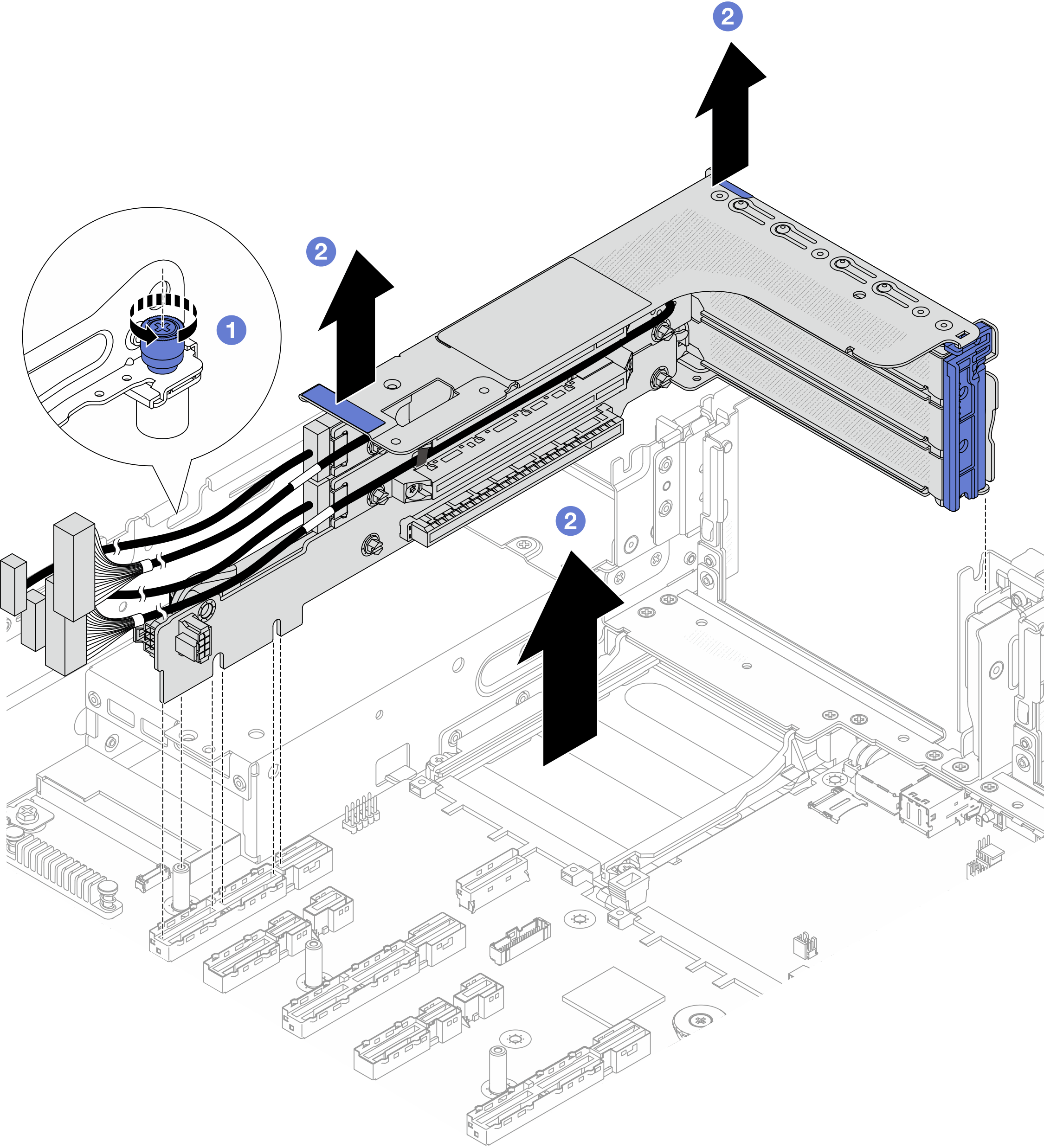

    Figura 1. Extracción del conjunto de expansión 3FH
    Removing the 3FH riser assembly
    1. Suelte los tornillos que fijan el conjunto de expansión.
    2. Sujete el conjunto de expansión por los extremos y sáquelo con cuidado del chasis.

Después de finalizar

  1. Quite el adaptador PCIe del conjunto de expansión. Consulte Extracción de un adaptador PCIe posterior y de la tarjeta de expansión.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
