Instalación de un conjunto de expansión posterior

Siga las instrucciones que aparecen en esta sección para instalar un conjunto de expansión posterior.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.

El servidor admite diferentes tipos de compartimientos de expansión (consulte Sustitución del conjunto de expansión posterior y el adaptador PCIe).

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Instale el conjunto de expansión en el chasis.
    Nota
    La siguiente ilustración muestra el conjunto de expansión 3FH como ejemplo. El procedimiento de sustitución es el mismo para el compartimiento de expansión M.2 3FH. Para sustituir el compartimiento de expansión 3FH para Processor Neptune Core Module, consulte Sustitución del Lenovo Processor Neptune Core Module (solamente para técnicos de servicio expertos).

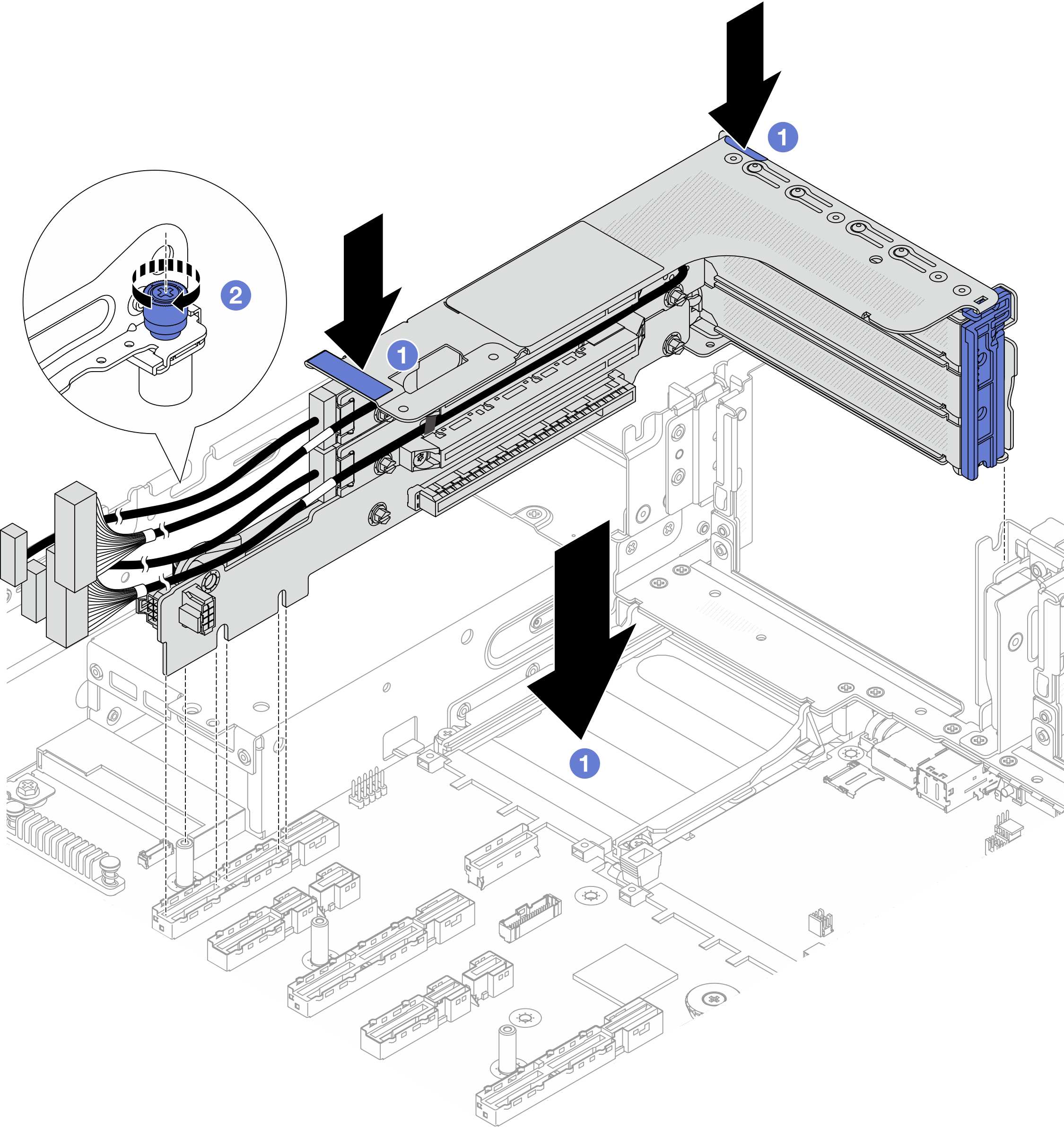

    Figura 1. Instalación del conjunto de expansión 3FH
    Installing the 3FH riser assembly
    1. Baje el conjunto de expansión al chasis.
    2. Apriete el tornillo para fijar el conjunto de expansión.
  2. Conecte los cables de la tarjeta de expansión y los del adaptador PCIe. Consulte Disposición interna de los cables.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
