卸下背面 PCIe 适配器和转接卡

按照本节中的说明卸下背面 PCIe 适配器和转接卡。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

• 在对硬盘、硬盘控制器（包括集成在主板组合件上的控制器）、硬盘背板或硬盘线缆进行拆卸或做出更改之前，请备份硬盘上存储的所有重要数据。

• 在卸下 RAID 阵列的任何组件（硬盘、RAID 卡等）之前，请备份所有 RAID 配置信息。

过程

1. 为本任务做好准备。
   1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
   2. 卸下顶盖。请参阅卸下顶盖。
   3. 如有必要，请卸下导风罩。请参阅卸下导风罩。
   4. 卸下转接卡组合件。请参阅卸下背面转接卡组合件。
2. 卸下 PCIe 适配器。
   注

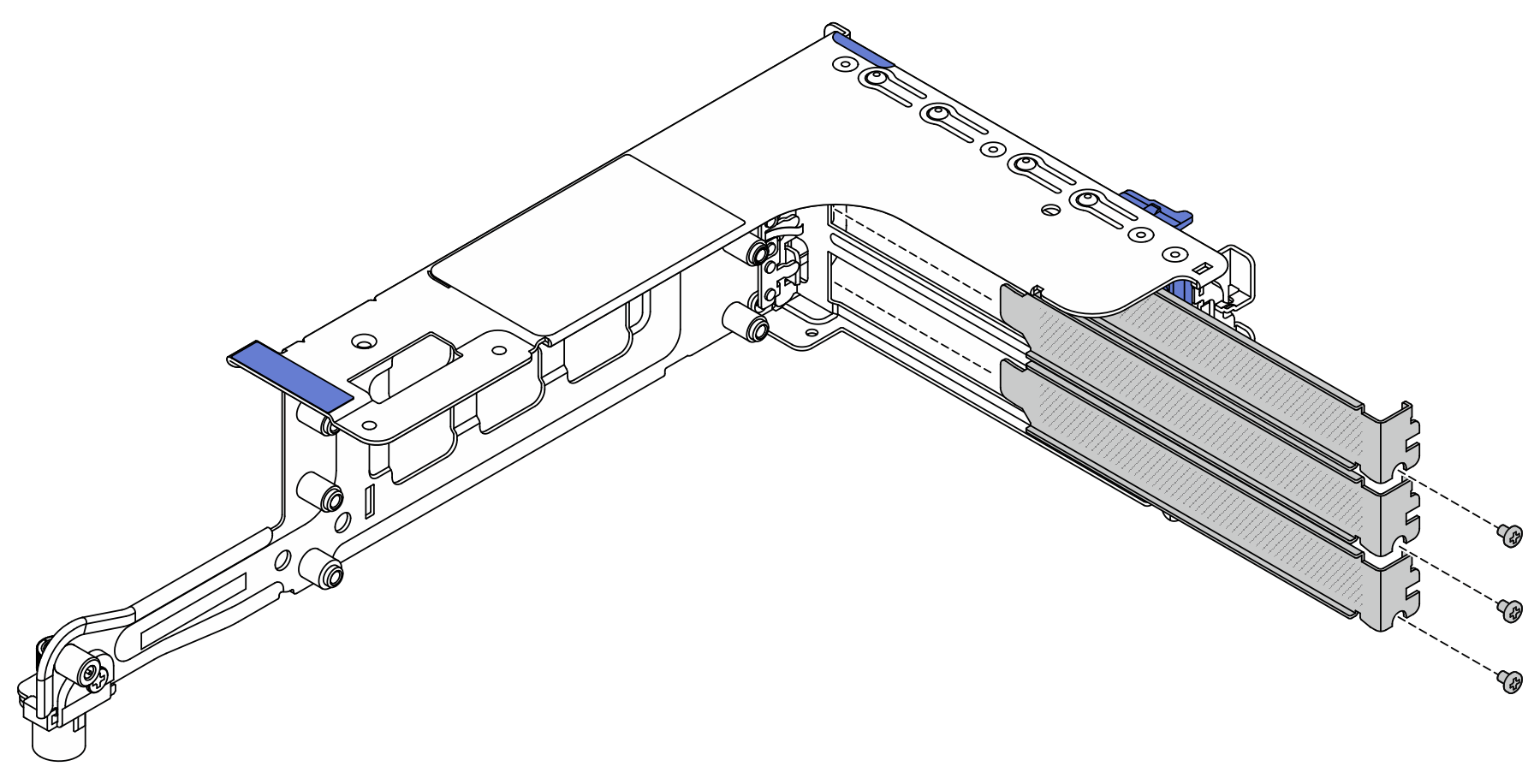

   对于装在 3FH 转接卡架上且重量为 250 克到 330 克的 x16 LP PCIe 适配器，请先卸下用于固定适配器的螺钉。

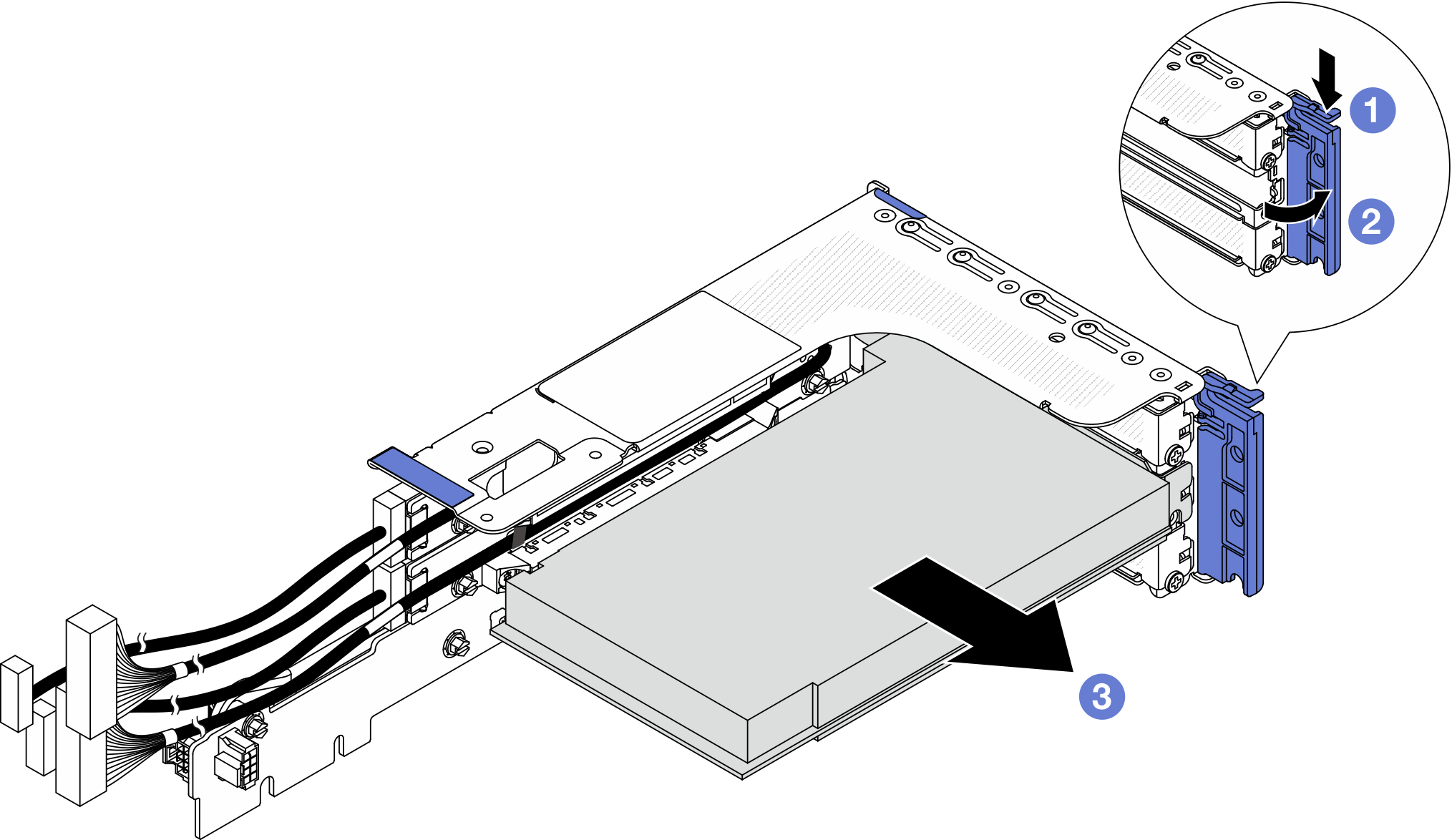

   图 1. 从 3FH 转接卡架上卸下 PCIe 适配器


   1. 向下按固定夹。
   2. 将 PCIe 适配器固定滑锁旋转至打开位置。
   3. 抓住 PCIe 适配器的边缘，小心地将其从 PCIe 插槽中取出。
3. （可选）如果要更换转接卡，请从转接卡架上卸下转接卡。
   注

   下图以 3FH 转接卡架上的转接卡为例进行说明。其他转接卡类型的更换过程与之相同。

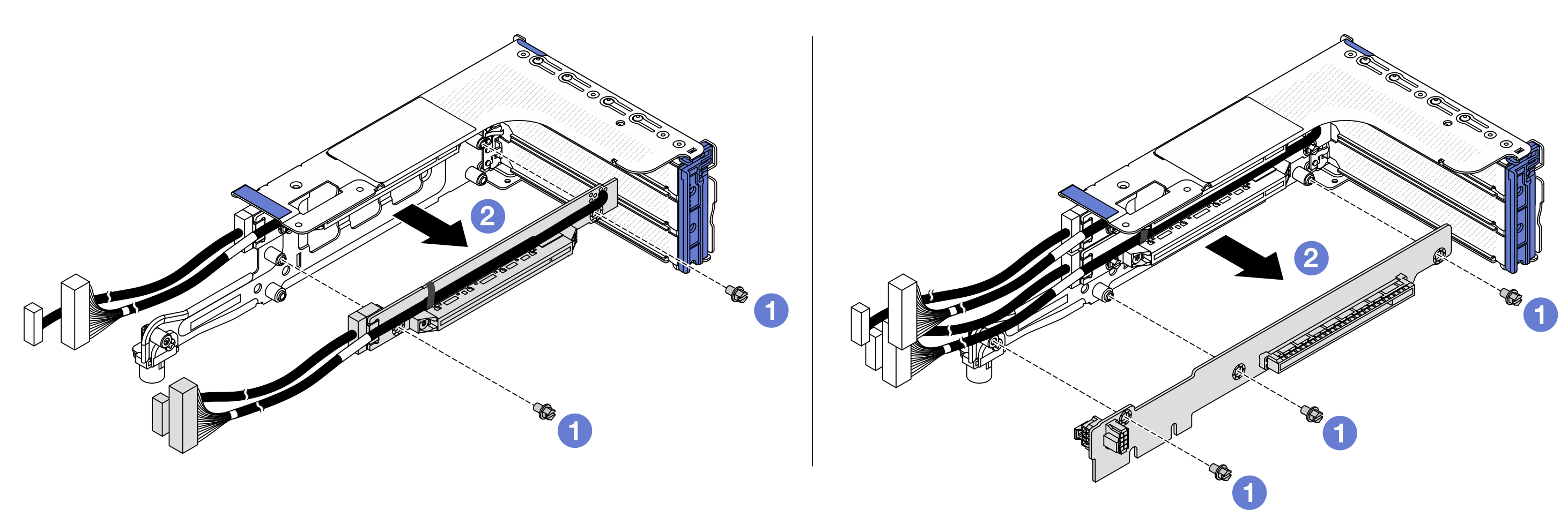

   图 2. 从转接卡架上卸下转接卡


   1. 卸下固定转接卡的螺钉。
   2. 抓住转接卡的边缘，小心地将其从转接卡架中取出。
