Instalar a tampa superior

Siga as instruções nesta seção para instalar a tampa superior.

Sobre esta tarefa

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• A operação do servidor sem a tampa superior pode danificar componentes do servidor. Para obter resfriamento e fluxo de ar adequados, instale a tampa superior antes de ligar o servidor.

Procedimento

1. Verifique o servidor e certifique-se de que:

   • Todos os cabos, adaptadores e outros componentes estejam instalados e posicionados corretamente e de que você não tenha deixado ferramentas ou peças soltas dentro do servidor.

   • Todos os cabos internos estejam conectados e roteados corretamente. Consulte Roteamento de cabos internos.

2. Se a tampa superior estiver sem o Mylar, cole-o nela conforme mostrado na ilustração.
   Nota

   Uma tampa superior nova está sem um mylar fixado. Se for necessário instalar uma tampa superior nova, encomende um CRU mylar juntamente com a tampa superior nova.

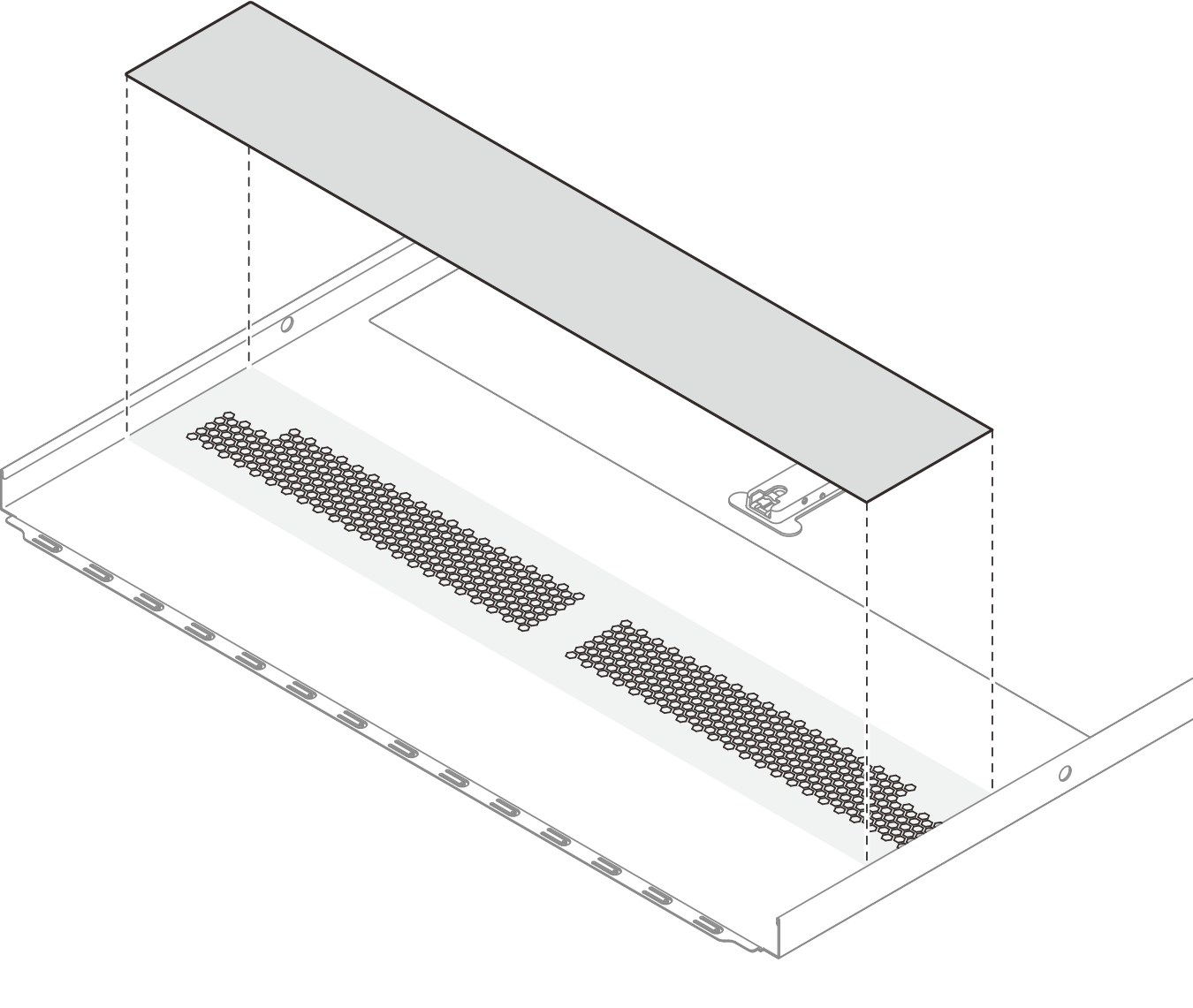

   Figura 1. Mylar da tampa superior


3. Instale a tampa superior no servidor.
   Atenção

   Manuseie a tampa superior cuidadosamente. Derrubar a tampa superior com o engate da tampa aberto pode fazer com que este seja danificado.

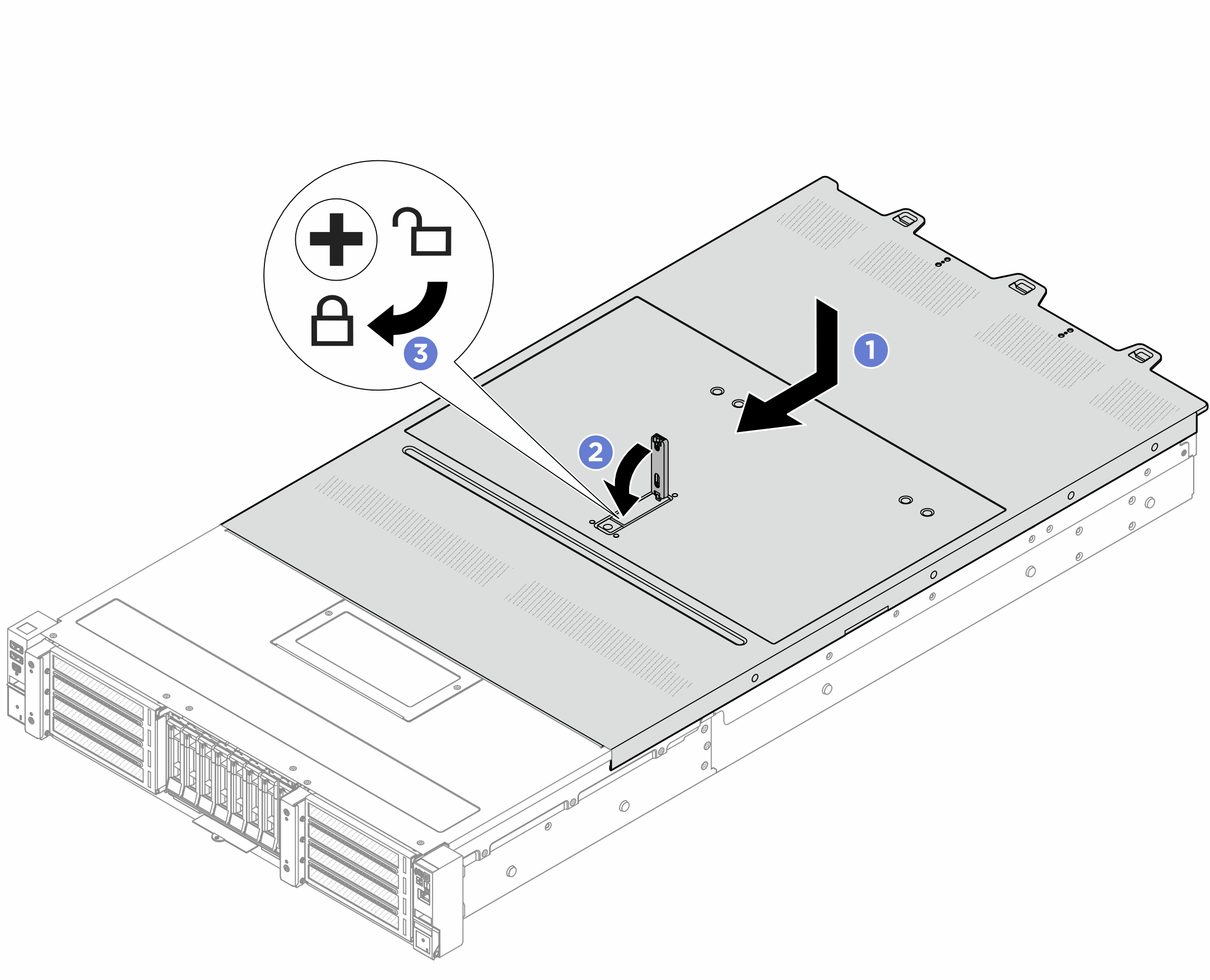

   Figura 2. Instalando a tampa superior


   1. Certifique-se de que a trava da tampa esteja na posição aberta. Abaixe a tampa superior no chassi até que os dois lados da tampa superior encaixem nas guias nos dois lados do chassi. Em seguida, deslize a tampa superior para a frente do chassi.
      Nota

      Antes de deslizar a tampa superior para a frente, certifique-se de que todas as guias na tampa superior se encaixem corretamente no chassi.
   2. Pressione para baixo a trava da tampa e certifique-se de que a trava da tampa esteja completamente fechada.
   3. Use uma chave de fenda para girar a trava da tampa para a posição travada.
