Installazione del coperchio superiore

Seguire le istruzioni riportate in questa sezione per installare il coperchio superiore.

Informazioni su questa attività

S033

Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

S014

Avvertenza

Potrebbero essere presenti livelli di energia, corrente e tensione pericolosi. Solo un tecnico qualificato dell'assistenza è autorizzato a rimuovere i coperchi sui cui è applicata l'etichetta.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• L'utilizzo del server senza il coperchio superiore potrebbe danneggiare i componenti del server. Per un raffreddamento e una circolazione dell'aria adeguati, installare il coperchio superiore prima di accendere il server.

Procedura

1. Controllare il server e verificare che:

   • Tutti i cavi, gli adattatori e gli altri componenti siano installati e posizionati correttamente e che non siano stati lasciati strumenti o parti lente all'interno del server.

   • Tutti i cavi interni siano collegati e instradati correttamente. Vedere Instradamento dei cavi interni.

2. Se il coperchio superiore è privo di mylar, incollare il mylar sul coperchio superiore come mostrato nella figura.
   Nota

   Nuovo coperchio superiore senza mylar fissato. Se è necessario installare un nuovo coperchio superiore, ordinare il mylar (componente CRU) insieme al nuovo coperchio superiore.

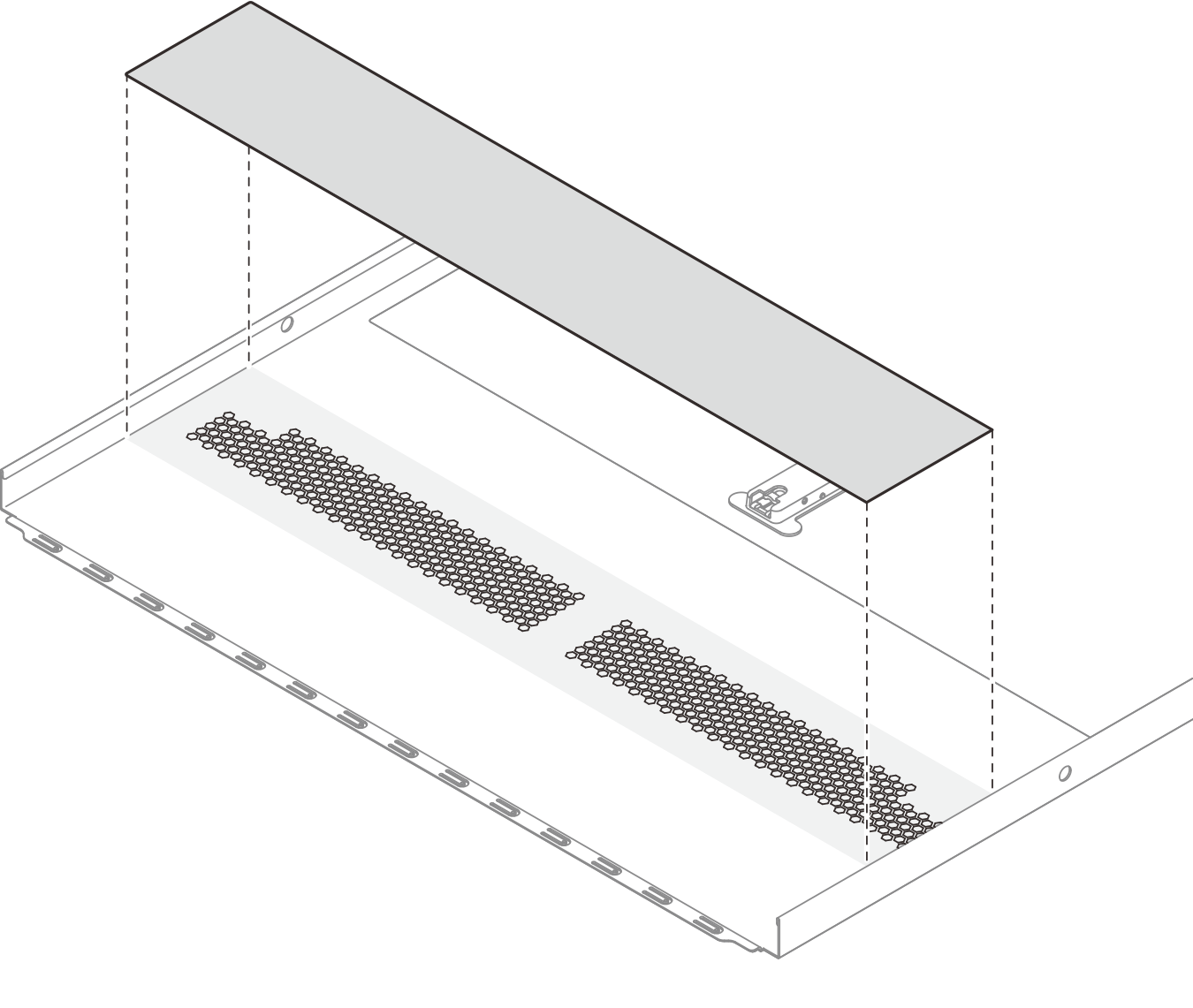

   Figura 1. Coperchio superiore in mylar


3. Installare il coperchio superiore del server.
   Attenzione

   Maneggiare il coperchio superiore con cura. Un'eventuale caduta del coperchio superiore con il fermo del coperchio aperto potrebbe danneggiare il fermo stesso.

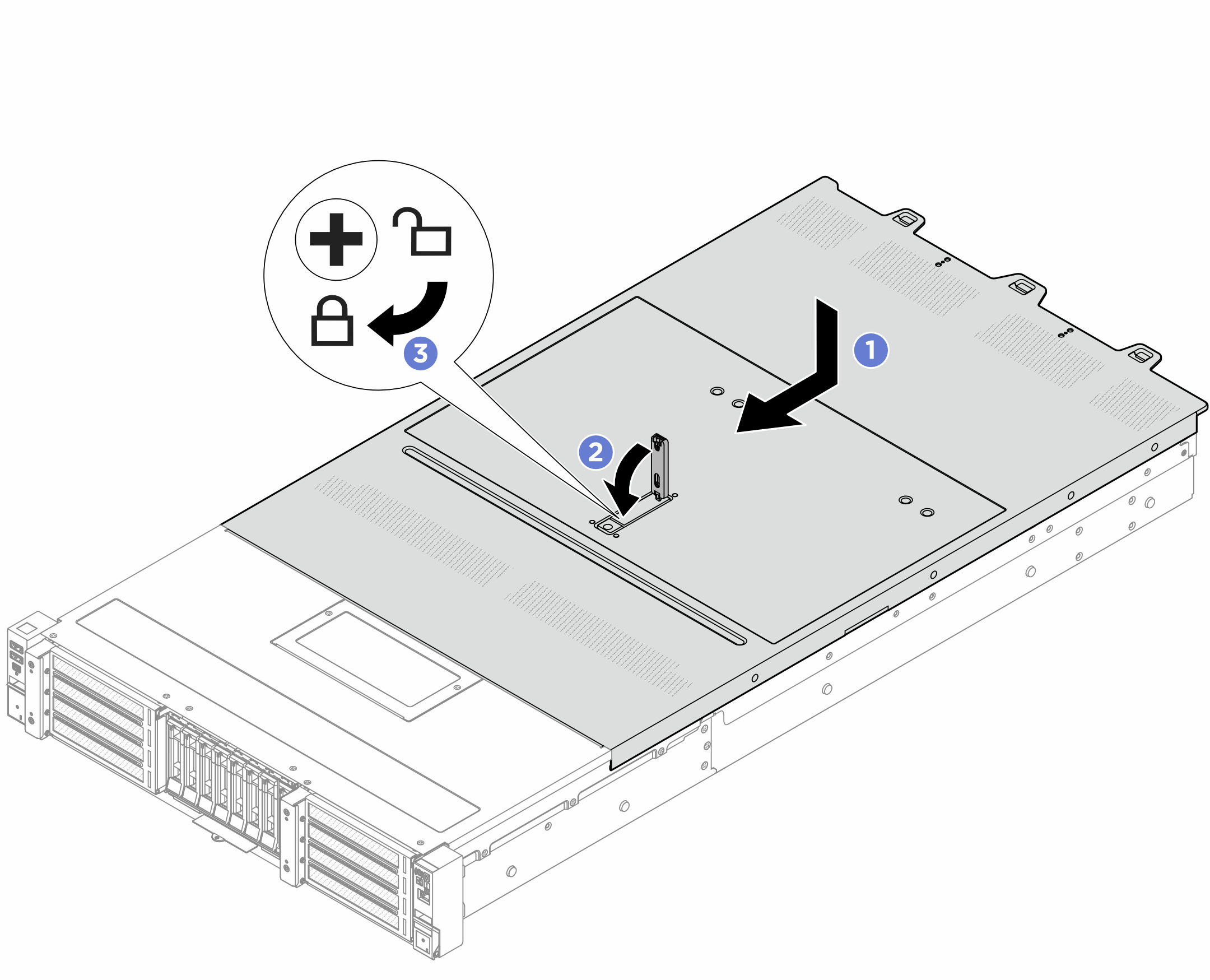

   Figura 2. Installazione del coperchio superiore


   1. Verificare che il fermo del coperchio sia in posizione di apertura. Abbassare il coperchio del server sullo chassis finché entrambi i lati del coperchio superiore non siano inseriti nelle guide presenti su entrambi i lati dello chassis. Fare scorrere quindi il coperchio superiore verso la parte anteriore dello chassis.
      Nota

      Prima di fare scorrere in avanti il coperchio superiore, verificare che tutte le linguette sul coperchio siano correttamente agganciate allo chassis.
   2. Premere verso il basso il fermo del coperchio e verificare che sia completamente chiuso.
   3. Utilizzare un cacciavite per portare il blocco del coperchio in posizione di blocco.
