Installation du carter supérieur

Suivez les instructions de cette section pour installer le carter supérieur.

À propos de cette tâche

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

S014

ATTENTION

Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si vous utilisez le serveur sans carter supérieur, vous risquez d’endommager les composants serveur. Avant de mettre le serveur sous tension, installez le carter supérieur pour assurer une ventilation et un refroidissement corrects du système.

Procédure

1. Vérifiez votre serveur et assurez-vous que :

   • Tous les câbles, les adaptateurs et autres composants sont correctement installés et que vous n'avez pas oublié d'outils ou de pièces dans le serveur.

   • Tous les câbles internes sont correctement acheminés et connectés. Voir Cheminement interne des câbles.

2. Si le carter supérieur ne présente pas de mylar, collez le mylar sur le carter supérieur, comme indiqué dans l'illustration.
   Remarque

   Un nouveau carter supérieur est fourni sans mylar. S’il faut installer un nouveau carter supérieur, commandez une CRU de mylar avec le nouveau carter supérieur.

   Figure 1. Mylar du carter supérieur


3. Installez le carter supérieur sur votre serveur.
   Avertissement

   Manipulez le carter supérieur avec précaution. Si vous faites tomber le carter supérieur alors que son loquet est ouvert, vous risquez d’endommager le loquet.

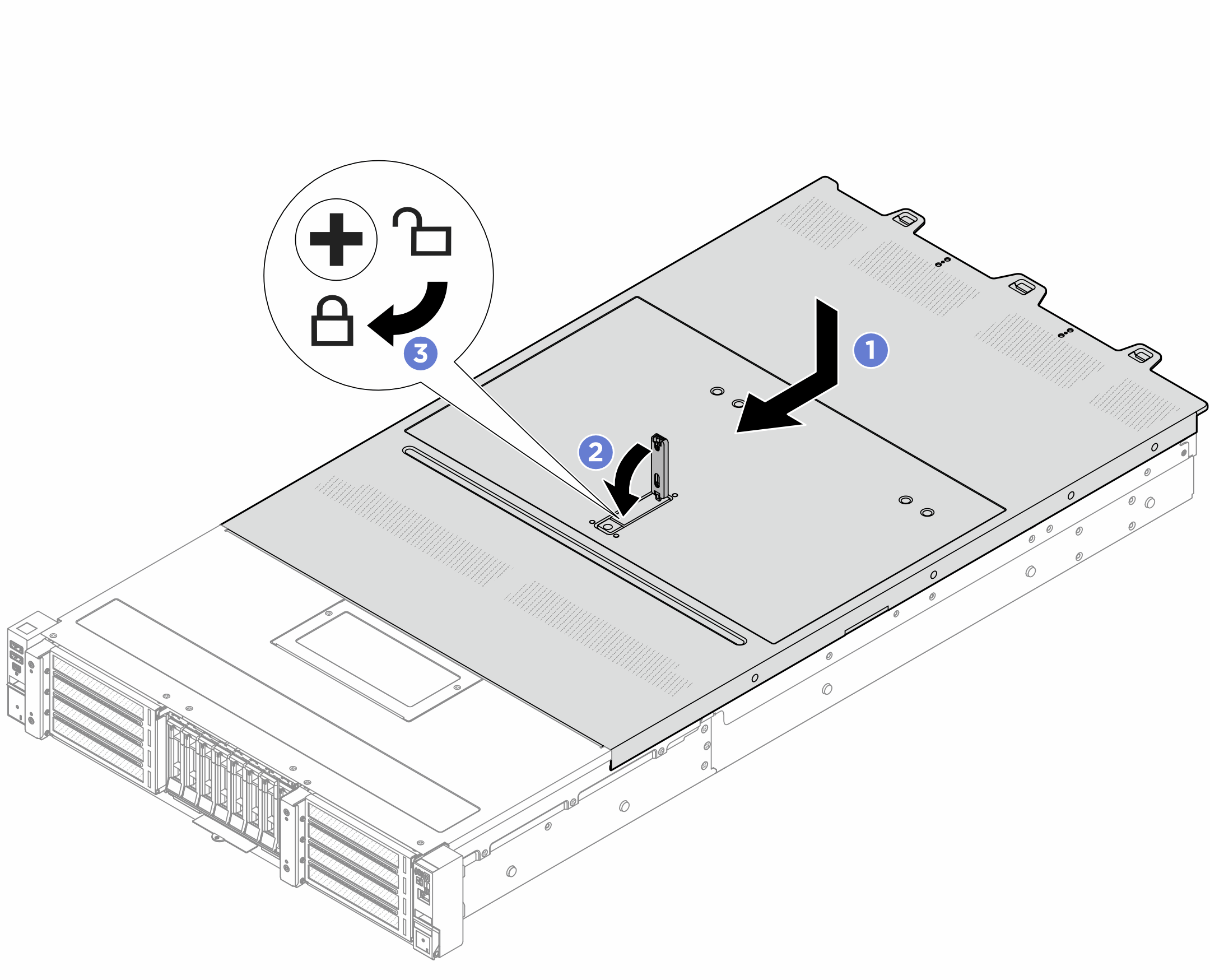

   Figure 2. Installation du carter supérieur


   1. Vérifiez que le fermoir de panneau est en position ouverte. Enfoncez le carter supérieur dans le châssis jusqu’à ce que les deux côtés du carter supérieur s’engagent dans les guides latéraux du châssis. Faites ensuite glisser le carter supérieur vers l’avant du châssis.
      Remarque

      Avant de faire coulisser le carter supérieur vers l’avant, vérifiez que toutes les pattes du carter s’insèrent correctement dans le châssis.
   2. Appuyez sur le fermoir de panneau et assurez-vous qu’il est complètement fermé.
   3. Utilisez un tournevis pour mettre le dispositif de verrouillage du carter en position verrouillée.
