Prozessorplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Prozessorplatine zu installieren.

Zu dieser Aufgabe

Wichtig

Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, die Komponente ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie die vorhandene System-E/A-Platine auf der neuen Prozessorplatine.

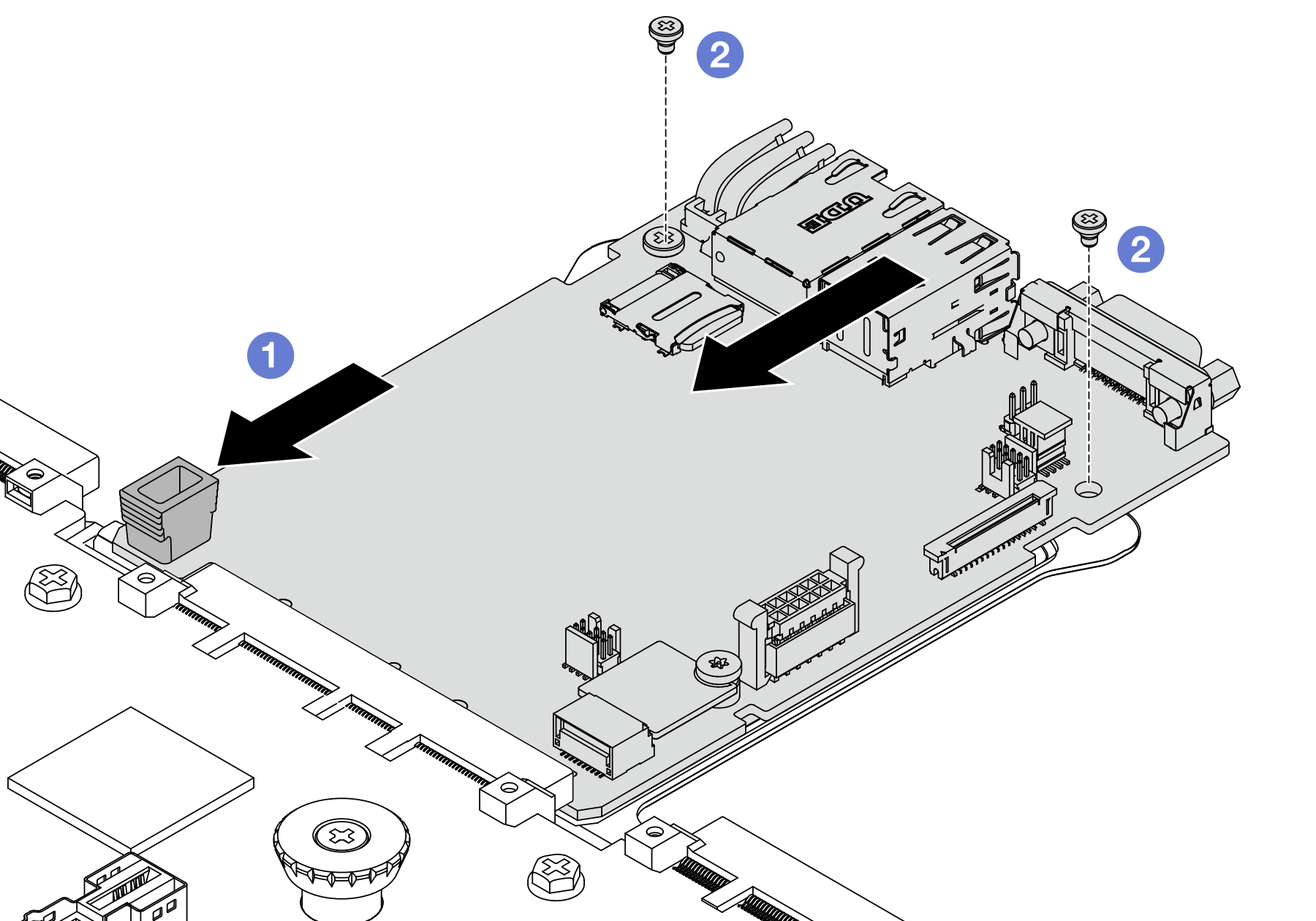

    Abbildung 1. Installieren der System-E/A-Platine auf der Prozessorplatine
    Installing the system I/O board onto the processor board
    1. Richten Sie die System-E/A-Platine am Anschluss auf der Prozessorplatine aus und schieben Sie die System-E/A-Platine mit beiden Händen vorsichtig in den Anschluss.
      Anmerkung
      Um die Kontakt der System-E/A-Platine vor Beschädigungen zu schützen, stellen Sie sicher, dass die System-E/A-Platine ordnungsgemäß am Anschluss der Prozessorplatine ausgerichtet ist und beim Einsetzen so horizontal wie möglich bleibt.
    2. Installieren Sie die Schrauben, um die System-E/A-Platine zu befestigen.
  3. Installieren Sie die Systemplatinenbaugruppe im Server.

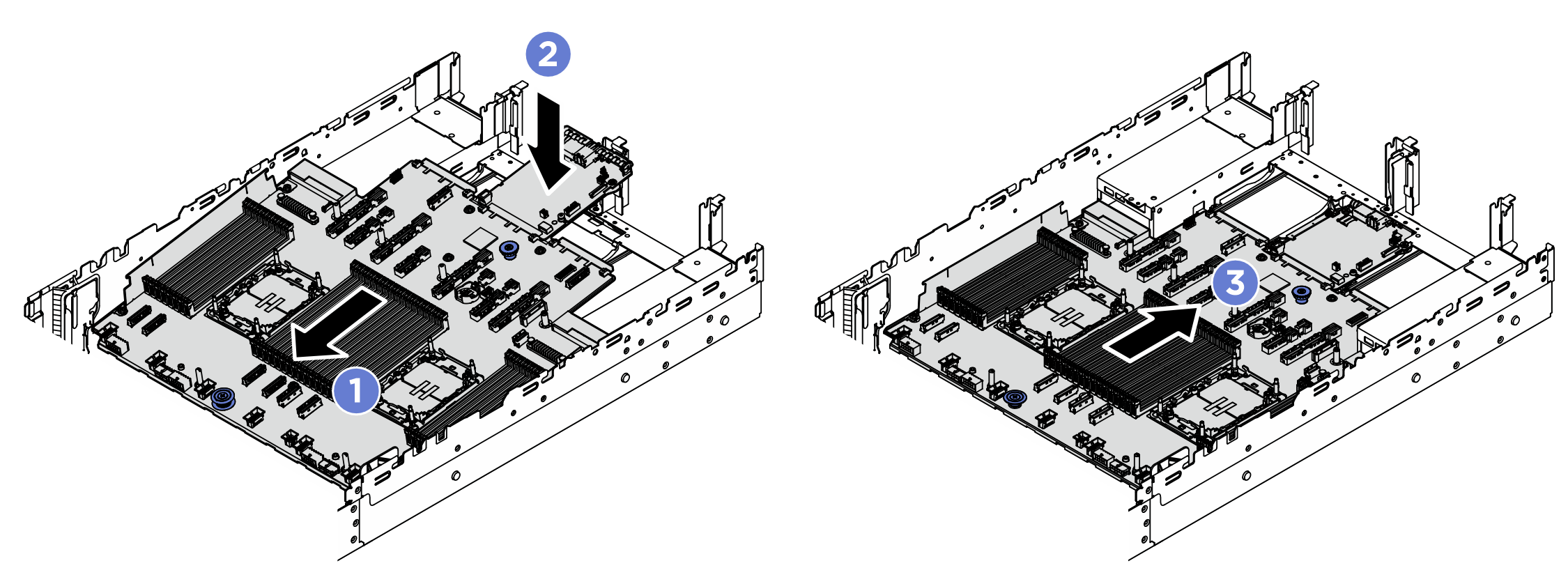

    Abbildung 2. Installieren der Systemplatinenbaugruppe
    Installing the system board assembly
    1. Schieben Sie das vordere Ende der Systemplatinenbaugruppe bis zum Anschlag in Richtung der Vorderseite des Gehäuses.
    2. Senken Sie das andere Ende nach unten in das Gehäuse ab.
    3. Schieben Sie die Systemplatinenbaugruppe bis zum Anschlag zur Rückseite des Gehäuses, bis sie einrastet. Stellen Sie sicher, dass die hinteren Anschlüsse auf der System-E/A-Platine in die entsprechenden Öffnungen in der Rückseite geführt werden.

Nach dieser Aufgabe

  1. Installieren Sie alle Komponenten, die Sie entfernt haben:

  2. Drücken Sie die Netzteileinheiten in Position. Stellen Sie sicher, dass sie an der Systemplatinenbaugruppe angeschlossen sind.

  3. Schließen Sie alle erforderlichen Kabel wieder an die gleichen Anschlüsse auf der Systemplatinenbaugruppe an. Siehe Interne Kabelführung.

  4. Installieren Sie den Lüfterrahmen wieder mit Lüftern. Siehe Systemlüfterrahmen installieren.

  5. Installieren Sie die Luftführung wieder. (siehe Luftführung installieren).

  6. Vergewissern Sie sich, dass alle Komponenten wieder ordnungsgemäß installiert wurden und dass keine Werkzeuge oder lose Schrauben im Inneren des Servers verblieben sind.

  7. Installieren Sie die obere Abdeckung erneut. (siehe Obere Abdeckung installieren).

  8. Falls der Server in einem Rack installiert war, installieren Sie ihn dort erneut. Siehe Server austauschen.

  9. Schließen Sie alle externen Kabel und Netzkabel wieder an den Server an.
    Achtung
    Um Schäden an den Komponenten zu verhindern, schließen Sie die Netzkabel zuletzt an.

  10. Schalten Sie den Server und alle Peripheriegeräte ein. Siehe Server einschalten.

  11. Aktualisieren Sie die elementaren Produktdaten (VPD). Siehe VPD (Elementare Produktdaten) aktualisieren.)

    Maschinentypnummer und Seriennummer finden Sie auf dem Kennungsetikett, siehe Server identifizieren und auf Lenovo XClarity Controller zugreifen.
