ติดตั้งสลักแร็ค

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งสลักแร็ค

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. จัดแนวสลักแร็คให้ตรงกับหมุดบนแชสซี แล้วกดสลักแร็คลงบนตัวเครื่อง และค่อยๆ เลื่อนไปทางด้านหลัง
    หมายเหตุ
    เพื่อหลีกเลี่ยงการทำลายสาย ตรวจสอบให้แน่ใจว่าเดินสายอย่างถูกต้องและไม่ปิดรูของสกรูตามที่แสดงด้านล่าง

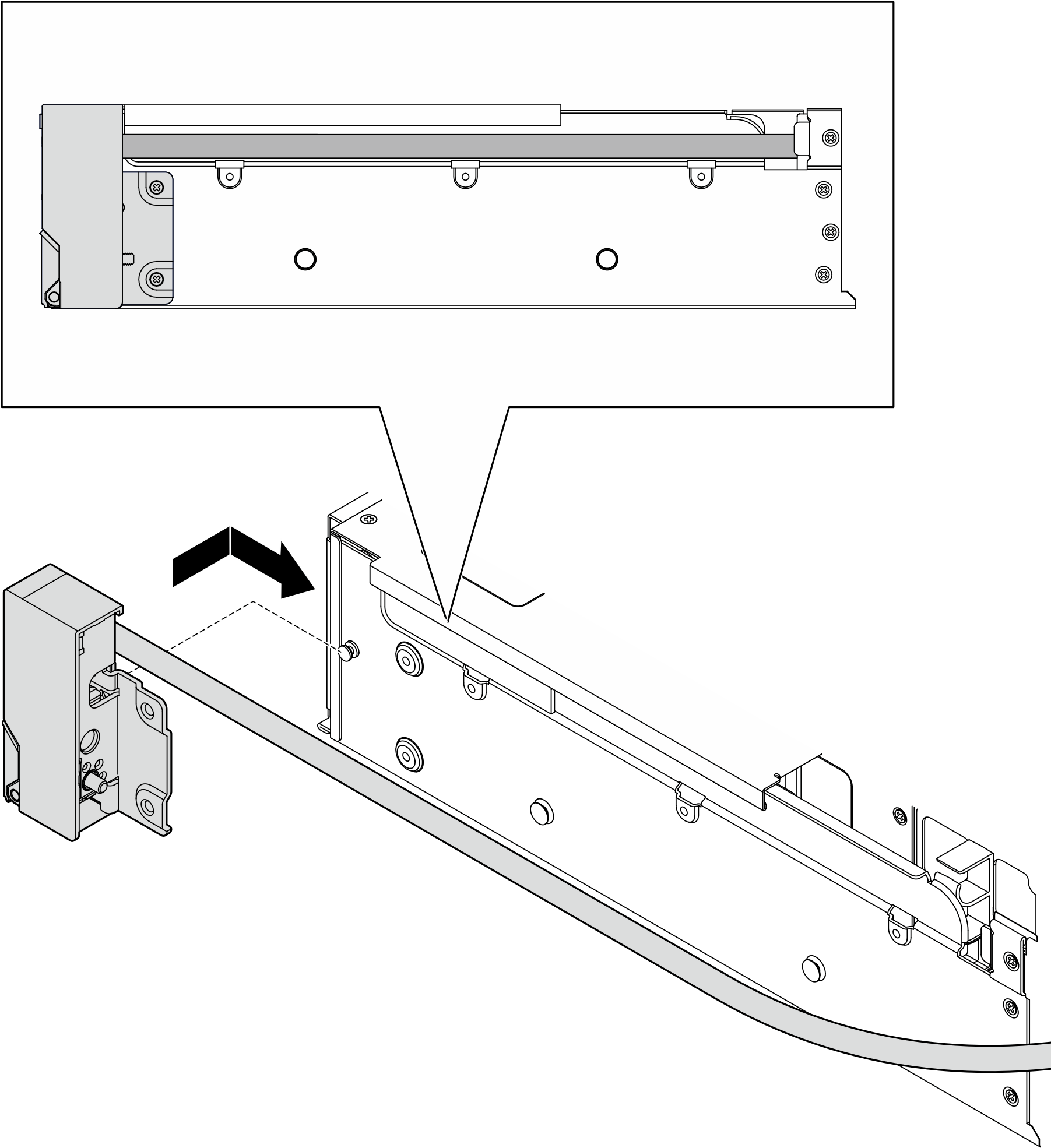

    รูปที่ 1. การติดตั้งสลักแร็ค
    Installing the rack latch
  3. ขันสกรูเพื่อยึดสลักแร็คที่ด้านข้างของเซิร์ฟเวอร์

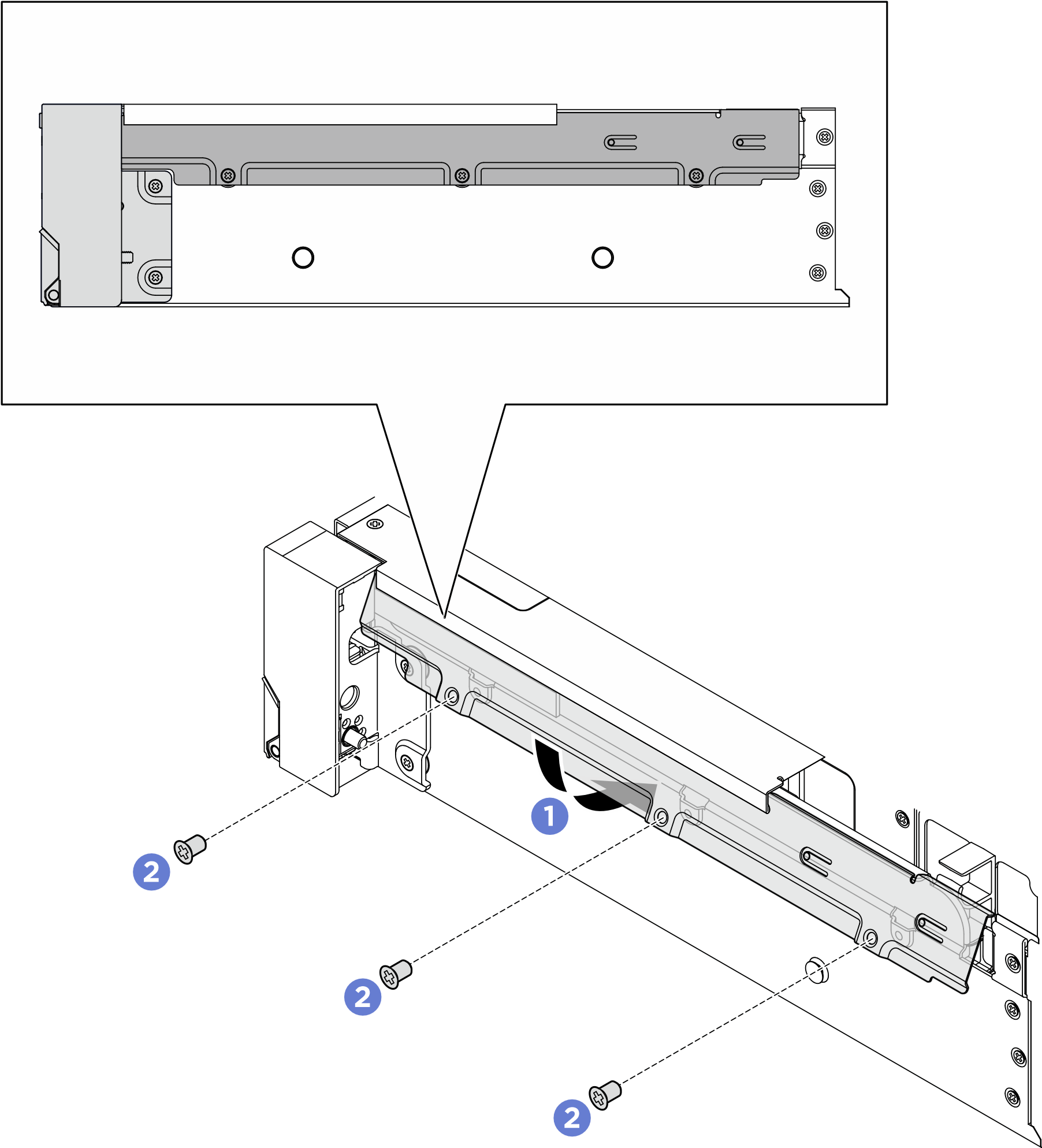

    รูปที่ 2. การติดตั้งสกรู
    Installing the screws
  4. ติดตั้งตัวยึดสาย
    รูปที่ 3. การติดตั้งตัวยึดสาย
    Installing the cable retainer
    1. เสียบส่วนบนของตัวยึดสายเข้าไปในตัวเครื่อง จากนั้นหมุนส่วนล่างเพื่อติดตั้งสลักแร็คให้เข้าที่
    2. ขันสกรูเพื่อยึดคลิปยึดสาย
  5. เชื่อมต่อสายบนที่คาดตู้แร็คกับส่วนประกอบแผงระบบ ดู การเดินสายภายใน

หลังจากดำเนินการเสร็จ

  1. ติดตั้งตัวครอบพัดลมระบบ ดู ติดตั้งตัวครอบพัดลมระบบ

  2. ติดตั้งแผ่นกั้นลม ดู ติดตั้งแผ่นกั้นลม

  3. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
