卸下處理器和散熱槽

此作業提供卸下已組裝之處理器及散熱槽（稱為處理器散熱槽模組 (PHM)）的指示。此作業需要 Torx T30 螺絲起子。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

• 每個處理器插座都必須始終裝有防塵蓋或 PHM。卸下或安裝 PHM 時，請使用防塵蓋保護空的處理器插座。

• 請勿觸摸處理器插座或處理器接點。處理器插座接點非常脆弱，十分容易損壞。處理器接點上的雜質（如皮膚上的油脂）可能導致連接失敗。

• 請勿讓處理器或散熱槽上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響，使其效力減弱。散熱膏可能會損壞元件，例如處理器插座中的電源接頭。

• 一次只卸下及安裝一個 PHM。如果系統支援多個處理器，請從第一個處理器插座開始安裝 PHM。

註

系統的散熱槽、處理器和處理器支架可能與圖中所示不同。

下圖顯示 PHM 的元件。

圖 1. PHM 元件

1 散熱槽	2 處理器識別標籤
3 散熱槽三角形標記	4 螺帽和導線環固定器
5 Torx T30 螺帽	6 防傾導線環
7 將支架固定到散熱槽的固定夾	8 處理器支架代碼標記
9 處理器支架	10 將處理器固定在支架中的固定夾
11 支架三角形標記	12 處理器彈出器把手
13 散熱膏	14 處理器散熱器
15 處理器三角形標記	16 處理器接點

扭矩螺絲起子類型清單	螺絲類型
Torx T30 螺絲起子	Torx T30 螺絲

程序

1. 為此作業做準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 如果您的伺服器隨附空氣擋板，請將其卸下。請參閱卸下空氣擋板。
   4. 卸下系統風扇機盒。請參閱卸下系統風扇機盒。
2. 從主機板組件卸下 PHM。
   註

   • 請勿碰觸處理器底部的接點。

   • 讓處理器插座保持清潔，以避免可能的損壞。

   • 更換 2U 入門級 PHM 的程序與更換 2U 標準 PHM 的程序相同。

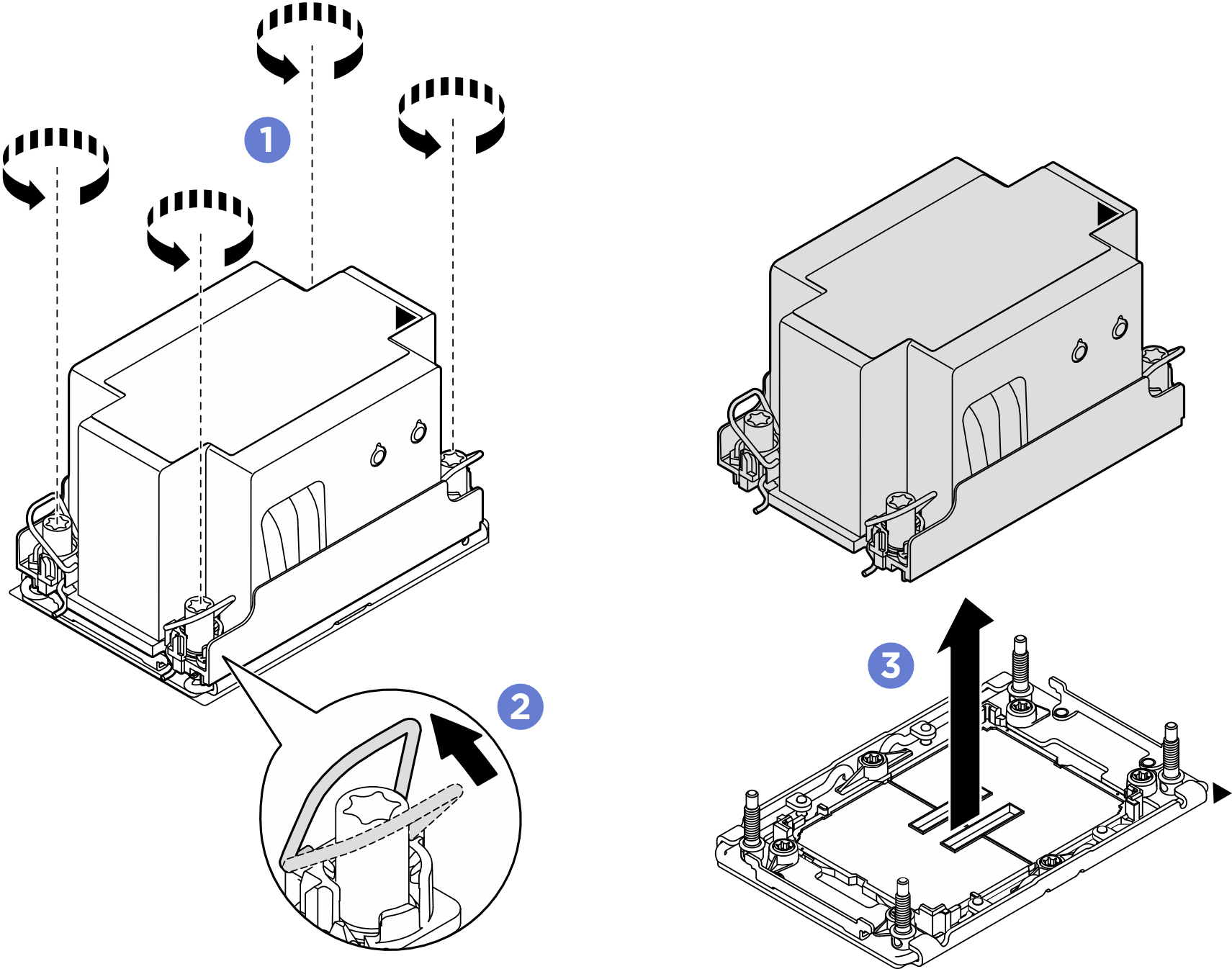

   圖 2. 卸下 2U 標準 PHM

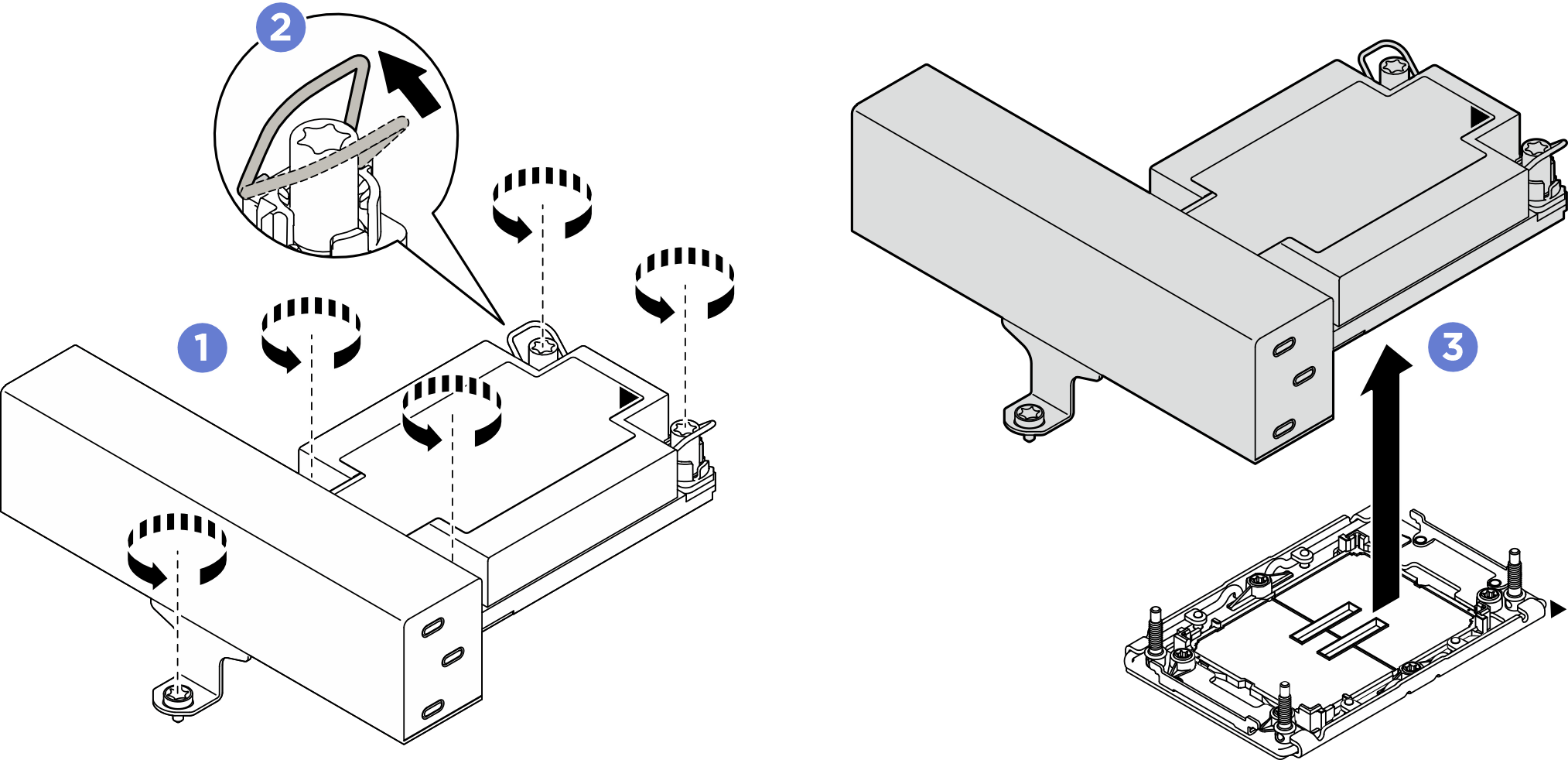

   圖 3. 卸下 1U T 形效能 PHM


   1. 依照散熱槽標籤上顯示的卸下順序完全鬆開 PHM 上的 Torx T30 螺帽。
   2. 向內旋轉防傾導線環。
   3. 小心從處理器插座中提起 PHM。如果無法將 PHM 完全從插座中提起，請進一步鬆開 Torx T30 螺帽，然後再次嘗試提起 PHM。
