Extracción de un procesador y disipador de calor

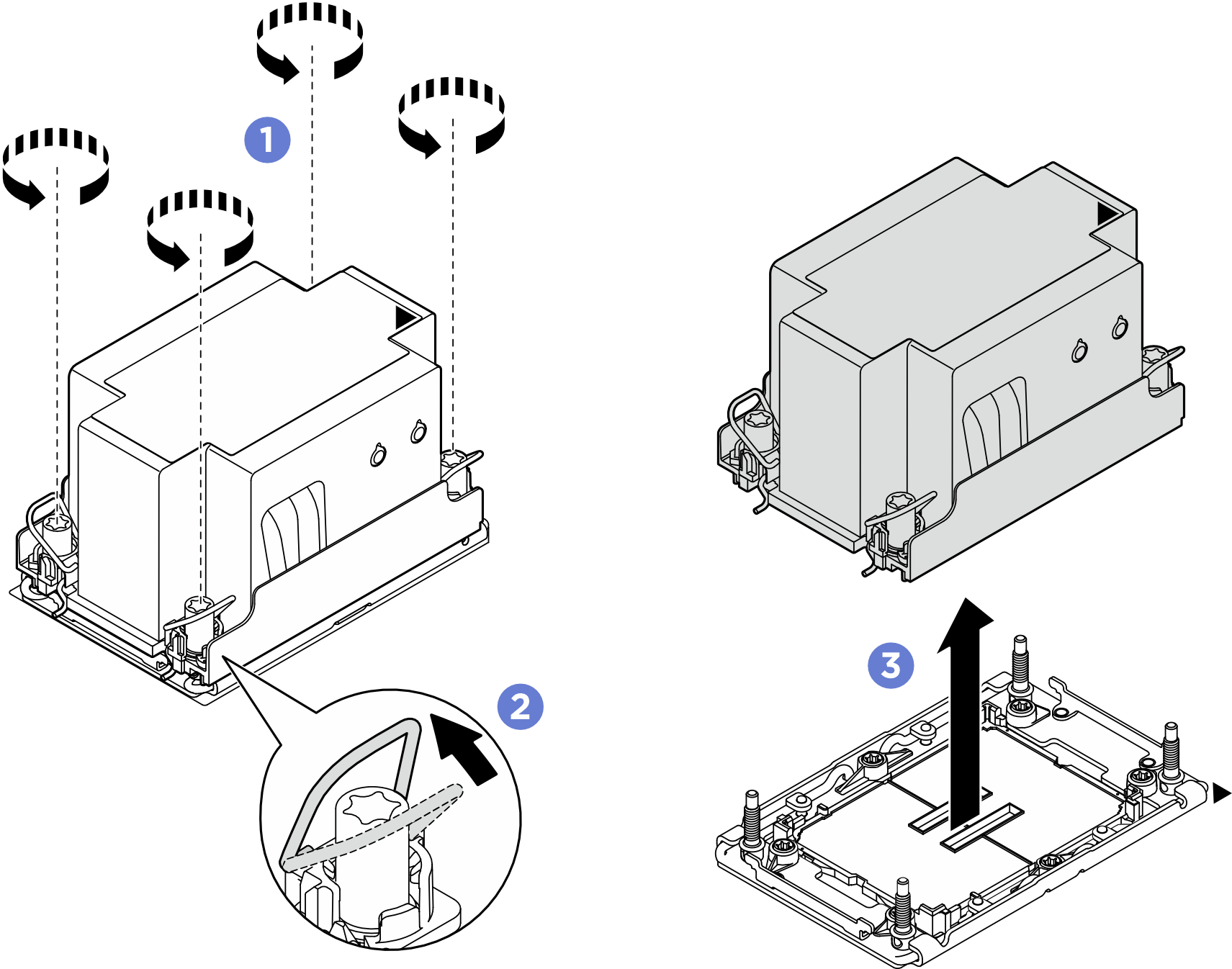

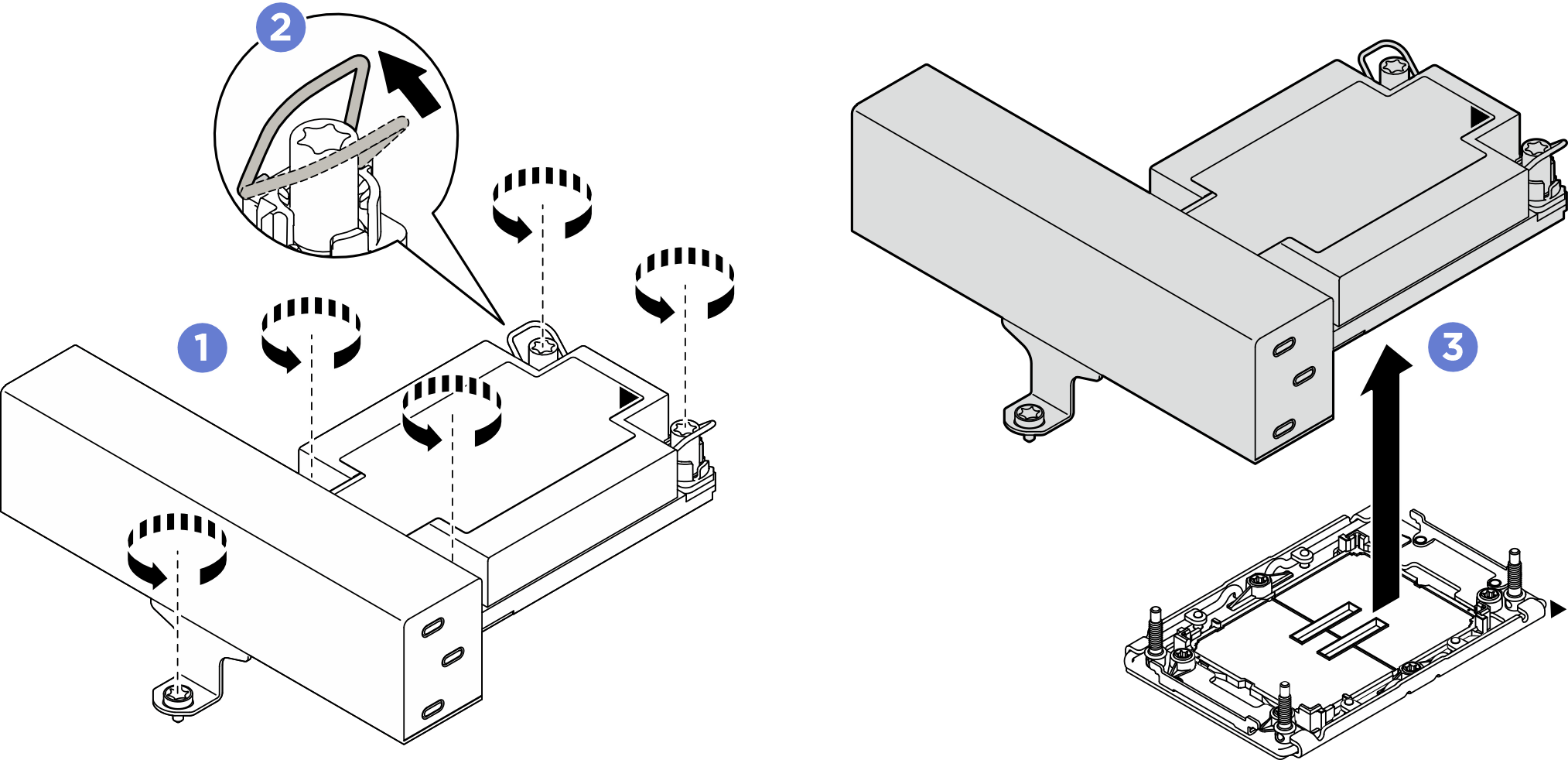

Esta tarea tiene instrucciones para quitar un procesador y un disipador de calor montados juntos, lo que se conoce como un módulo de procesador-disipador de calor (PHM). Esta tarea requiere un destornillador Torx T30. Este procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea


Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Cada zócalo del procesador debe contener una cubierta o un PHM. Al quitar o instalar un PHM, proteja los zócalos vacíos del procesador con una cubierta.
No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.
No permita que la grasa térmica del procesador o del disipador de calor entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.
Quite e instale solo un PHM a la vez. Si el sistema admite varios procesadores, instale los PHM comenzando desde el primer zócalo de procesador.

1 Disipador de calor | 2 Etiqueta de identificación del procesador |
3 Marca triangular del disipador de calor | 4 Tuerca y elemento de sujeción de la barra |
5 Tuerca Torx T30 | 6 Barra antinclinación |
7 Clips para fijar el transportador a un disipador de calor | 8 Marcas de código de transportador del procesador |
9 Transportador del procesador | 10 Clips para fijar el procesador en un transportador |
11 Marca triangular del transportador | 12 Asa de expulsión del procesador |
13 Grasa térmica | 14 Deflector de calor del procesador |
15 Marca triangular del procesador | 16 Contactos del procesador |
Lista de tipos de destornilladores de par | Tipo de tornillo |
---|---|
Destornillador de cabeza Torx T30 | Tornillo Torx T30 |
Procedimiento
Después de finalizar
Cada zócalo del procesador debe contener una cubierta o un PHM. Proteja los zócalos vacíos del procesador con una cubierta o instale un PHM nuevo.
Si no va a volver a instalar un PHM, cubra el zócalo del procesador con la cubierta de zócalo e instale un relleno de PHM.

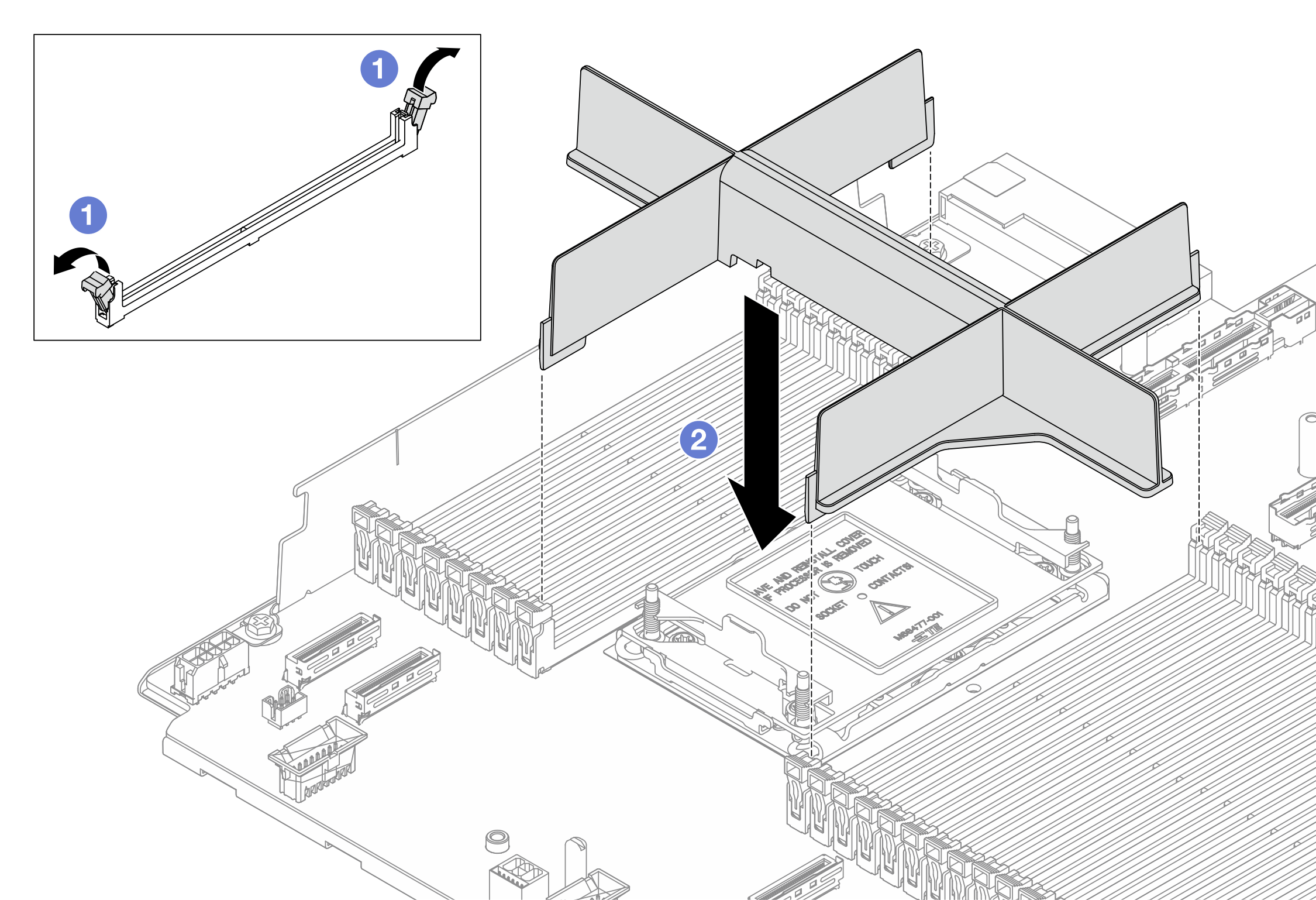

Figura 4. Instalación de un relleno de PHMAbra con cuidado el clip de sujeción en cada extremo de las ranuras del módulo de memoria que se encuentra a la izquierda y a la derecha del procesador.
Alinee el relleno de PHM con las ranuras y coloque el relleno de PHM en las ranuras con las dos manos. Presione firmemente el relleno de PHM hacia abajo en las ranuras hasta que los clips de sujeción encajen en la posición de bloqueo.
Si va a quitar el PHM como parte de la sustitución de un conjunto de placa del sistema, deje a un lado el PHM.
Si desea reutilizar el procesador o el disipador de calor, separe el procesador de su elemento de sujeción. Consulte Separación del procesador del transportador y del disipador de calor.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
