ติดตั้งการ์ดพอร์ต OSFP

ทำตามคำแนะนำในหัวข้อนี้เพื่อติดตั้งการ์ดพอร์ต OSFP

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ขั้นตอน

  1. จัดตำแหน่ง การ์ดพอร์ต OSFP ให้ตรงกับตัวเครื่อง จากนั้นกด การ์ดพอร์ต OSFP เข้าไปในช่องบนตัวเครื่องจนกระทั่งเข้าที่
  2. ขันสกรูเพื่อยึด การ์ดพอร์ต OSFP กับตัวเครื่อง
    รูปที่ 1. การ์ดพอร์ต OSFP การติดตั้ง
    การ์ดพอร์ต OSFP installation

หลังจากดำเนินการเสร็จ

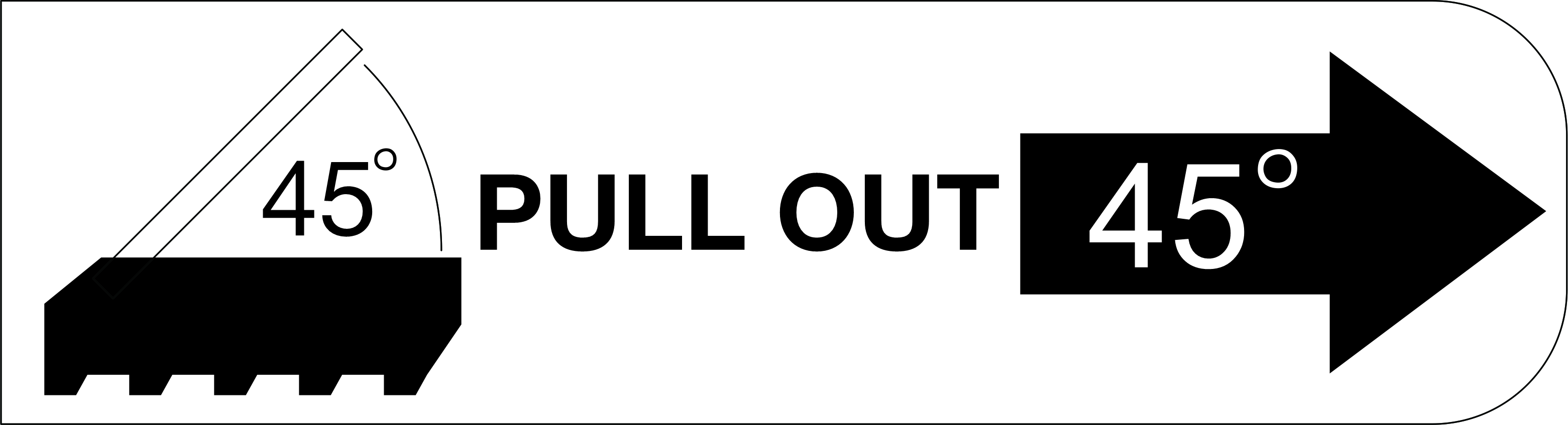

  1. เชื่อมต่อสายกับชุดแบ็คเพลน แผง CX-7 Carrier และ แผง CX-7 Mezz กลับเข้าที่ ดู การเดินสายสำหรับการ์ดพอร์ต OSFP สำหรับข้อมูลเพิ่มเติม
  2. แบ่งสายที่ผ่านทางด้านขวาของถาดไดรฟ์ด้านหน้าออกเป็นสองมัดเท่าๆ กัน และยึดให้แน่นด้วยตัวรัดสายทั้งสองอัน
    รูปที่ 2. การยึดสายด้วยตัวรัด
    Securing cables with cable ties
  3. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube
