Установка карты порта OSFP
В этом разделе приведены инструкции по установке карты порта OSFP.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Процедура
- Зафиксируйте компонент «Карта порта OSFP» на раме винтом.Рис. 1. Установка компонента «Карта порта OSFP»
После завершения
- Подключите кабели к компонентам «Плата-носитель CX-7» и «Плата CX-7 Mezz». Дополнительные сведения см. в разделе Прокладка кабелей карты порта OSFP.ОСТОРОЖНО

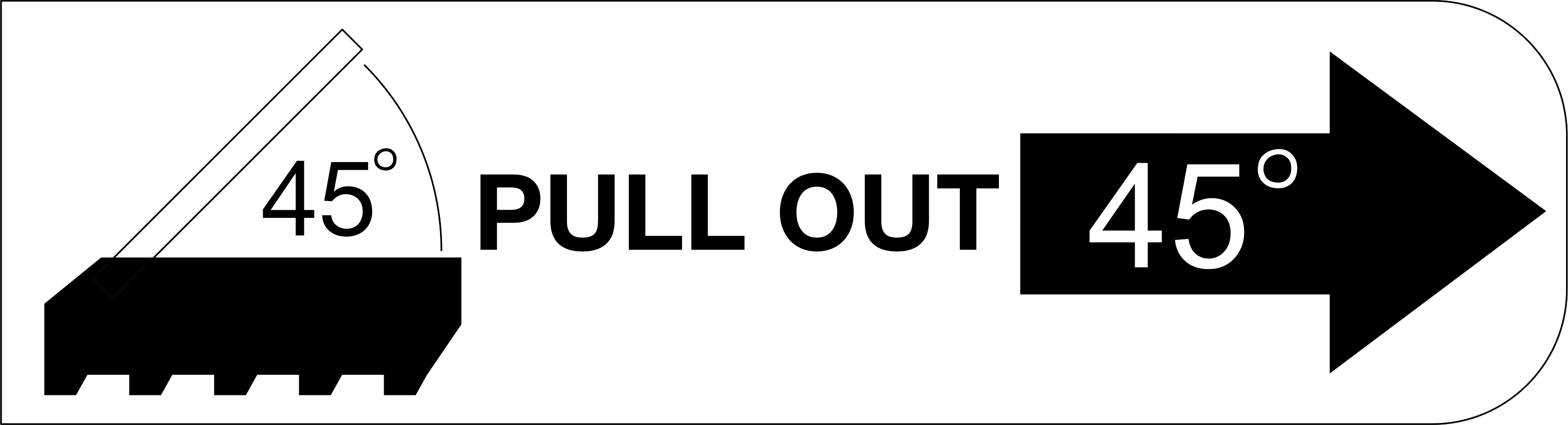

- При вставке кабельного разъема в порт держите его под углом 45 градусов.
- Соблюдайте крайнюю осторожность при переустановке разъемов с этикеткой «45 градусов», так как они хрупкие и могут быть повреждены, если установить их не под правильным углом 45 градусов.
- Поровну разделите кабели, проходящие через правую сторону переднего лотка для дисков, на два пучка и закрепите их двумя кабельными стяжками.Рис. 2. Крепление кабелей кабельными стяжками
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
