Retrait du boîtier de PSU

Suivez les instructions de la présente section pour retirer le boîtier de PSU. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez tous les blocs d'alimentation. Voir Retrait d'un bloc d'alimentation remplaçable à chaud.
    2. Retirez les ventilateurs auxiliaires arrière (ventilateurs 16 à 19). Voir Retrait d'un ventilateur remplaçable à chaud
  2. Retirez le boîtier PSU.
    1. Desserrez les seize vis qui fixent le boîtier du bloc d’alimentation.
    2. Faites coulisser le boîtier d’alimentation vers l’arrière afin de le retirer du châssis.

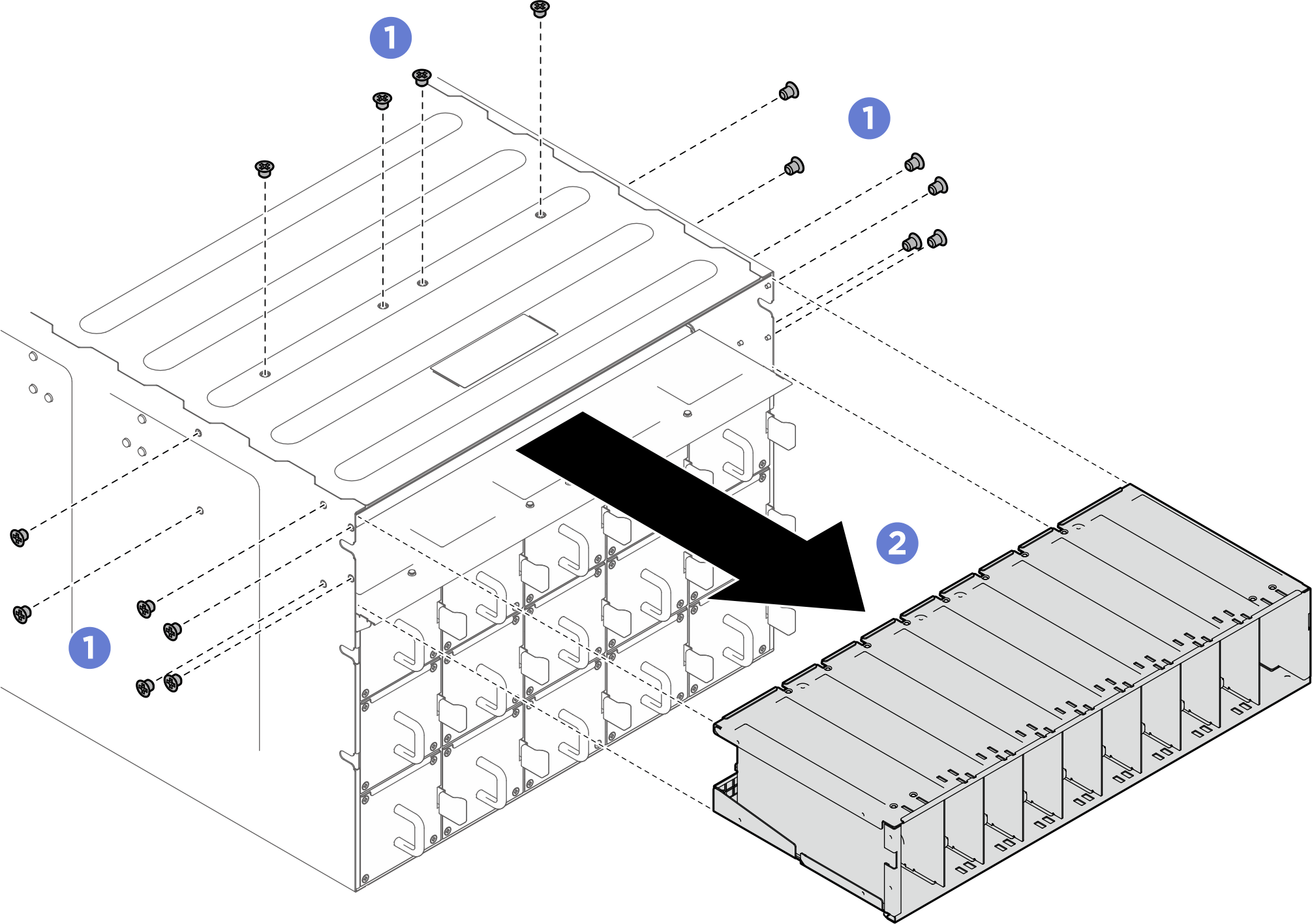

    Figure 1. Retrait du boîtier PSU
    PSU cage removal

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
