Installation du boîtier de PSU

Suivez les instructions de la présente section pour installer le boîtier de PSU. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

  1. Alignez le boîtier d’alimentation sur l’ouverture à l’arrière du châssis. Ensuite, faites-le coulisser dans le châssis jusqu’à ce qu’il s’enclenche.
  2. Serrez les seize vis afin de fixer le boîtier du bloc d’alimentation.

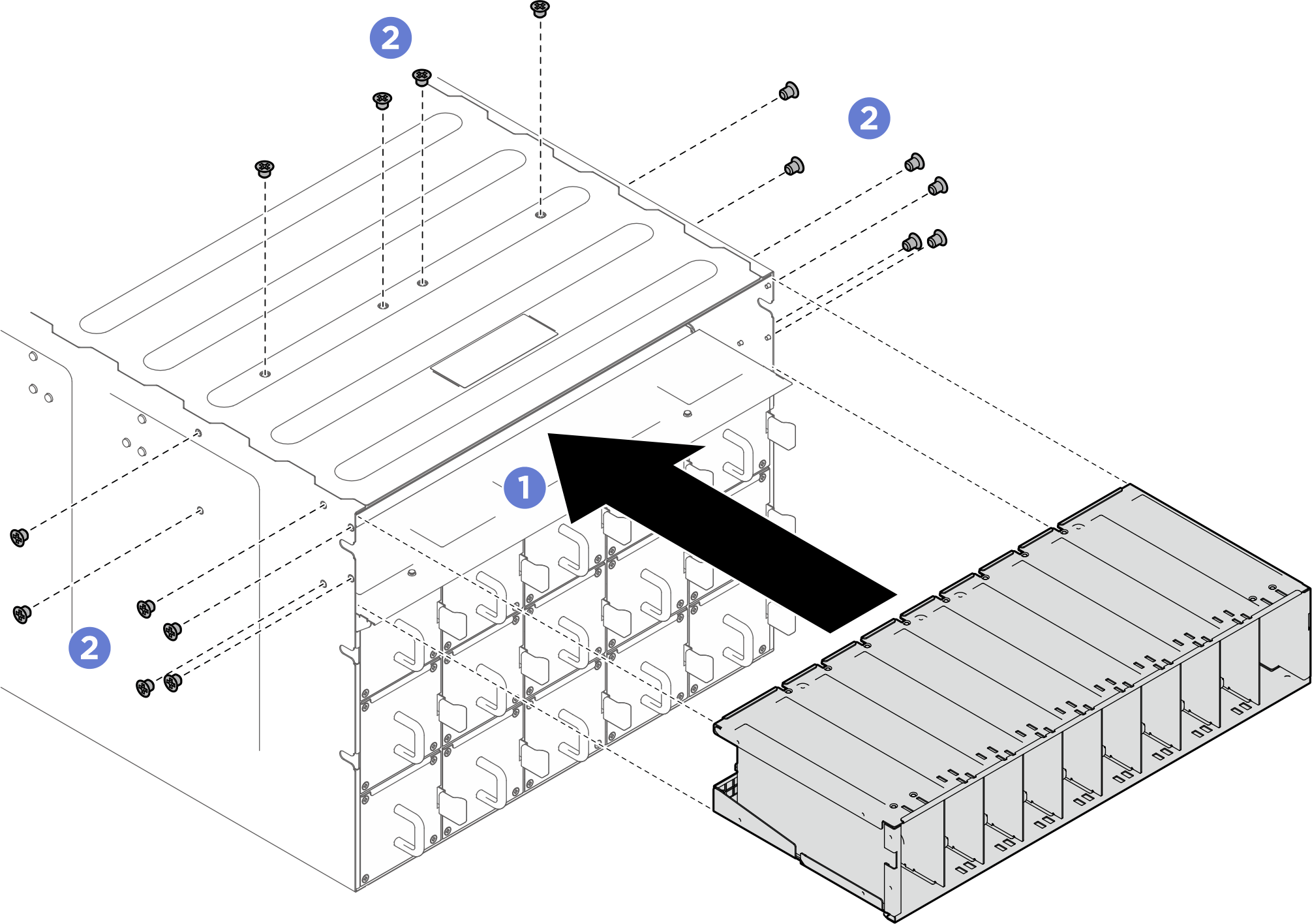

    Figure 1. Installation du boîtier PSU
    PSU cage installation

Après avoir terminé

  1. Réinstallez les ventilateurs auxiliaires arrière. Pour plus d'informations, voir Installation d'un ventilateur remplaçable à chaud.
  2. Réinstallez toutes les unités d’alimentation. Voir Installation d'un bloc d'alimentation remplaçable à chaud.
  3. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
