PSU 케이지 설치

이 섹션의 지침에 따라 PSU 케이지를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
  • 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

절차

  1. PSU 케이지를 섀시 뒷면의 구멍에 맞추고 딸깍 소리가 날 때까지 섀시 안으로 밀어 넣으십시오.
  2. 나사 16개를 조여 PSU 케이지를 고정하십시오.

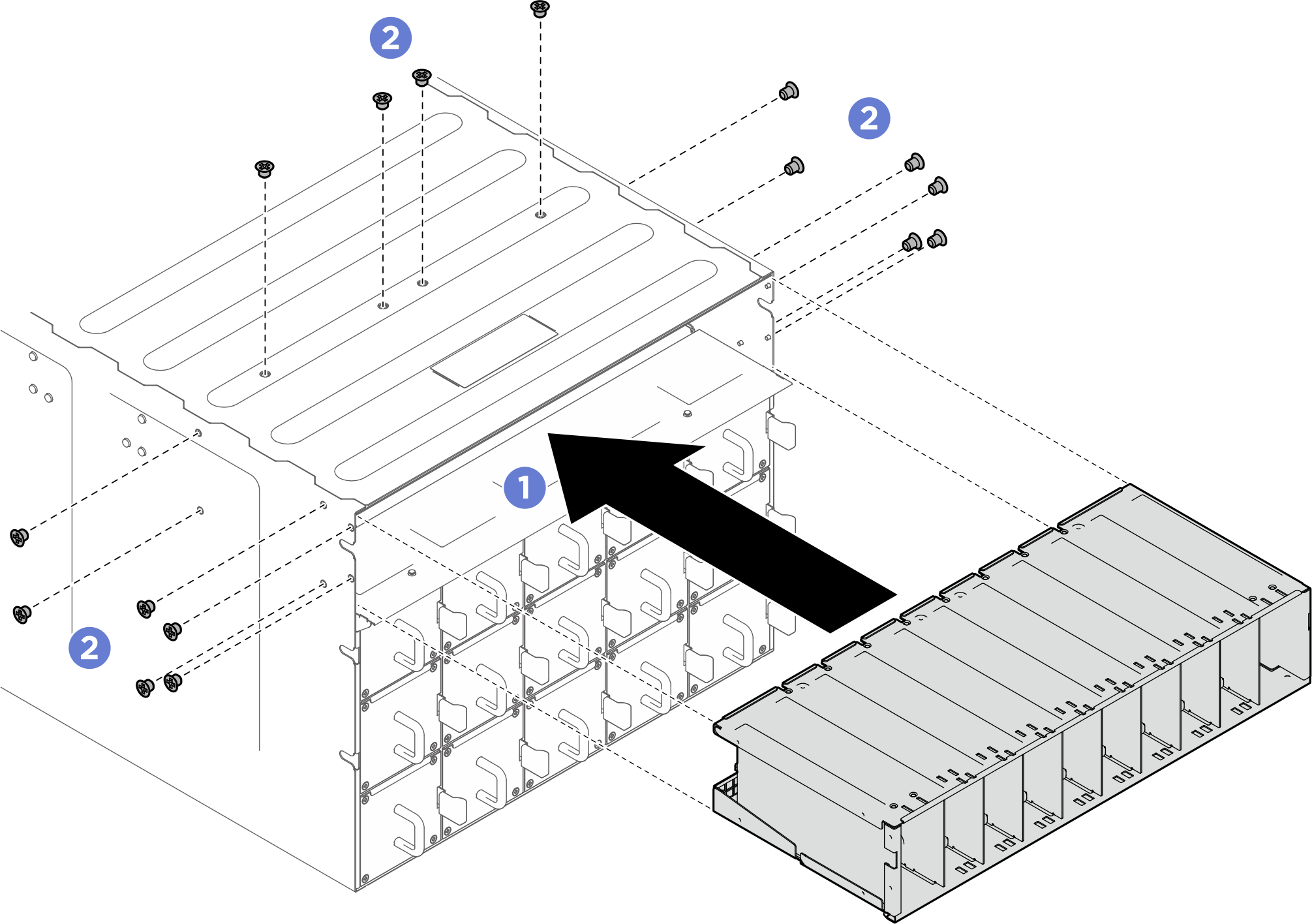

    그림 1. PSU 케이지 설치
    PSU cage installation

완료한 후

  1. 뒷면 보조 팬을 다시 설치하십시오. 핫 스왑 팬 설치의 내용을 참조하십시오.
  2. 전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
  3. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
