Instalar a gaiola de PSU

Siga as instruções nesta seção para instalar a gaiola de PSU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Alinhe a gaiola de PSU com a abertura na parte traseira do chassi e deslize-a para dentro do chassi até que ela se encaixe no lugar.
  2. Aperte os dezesseis parafusos para fixar a gaiola de PSU.

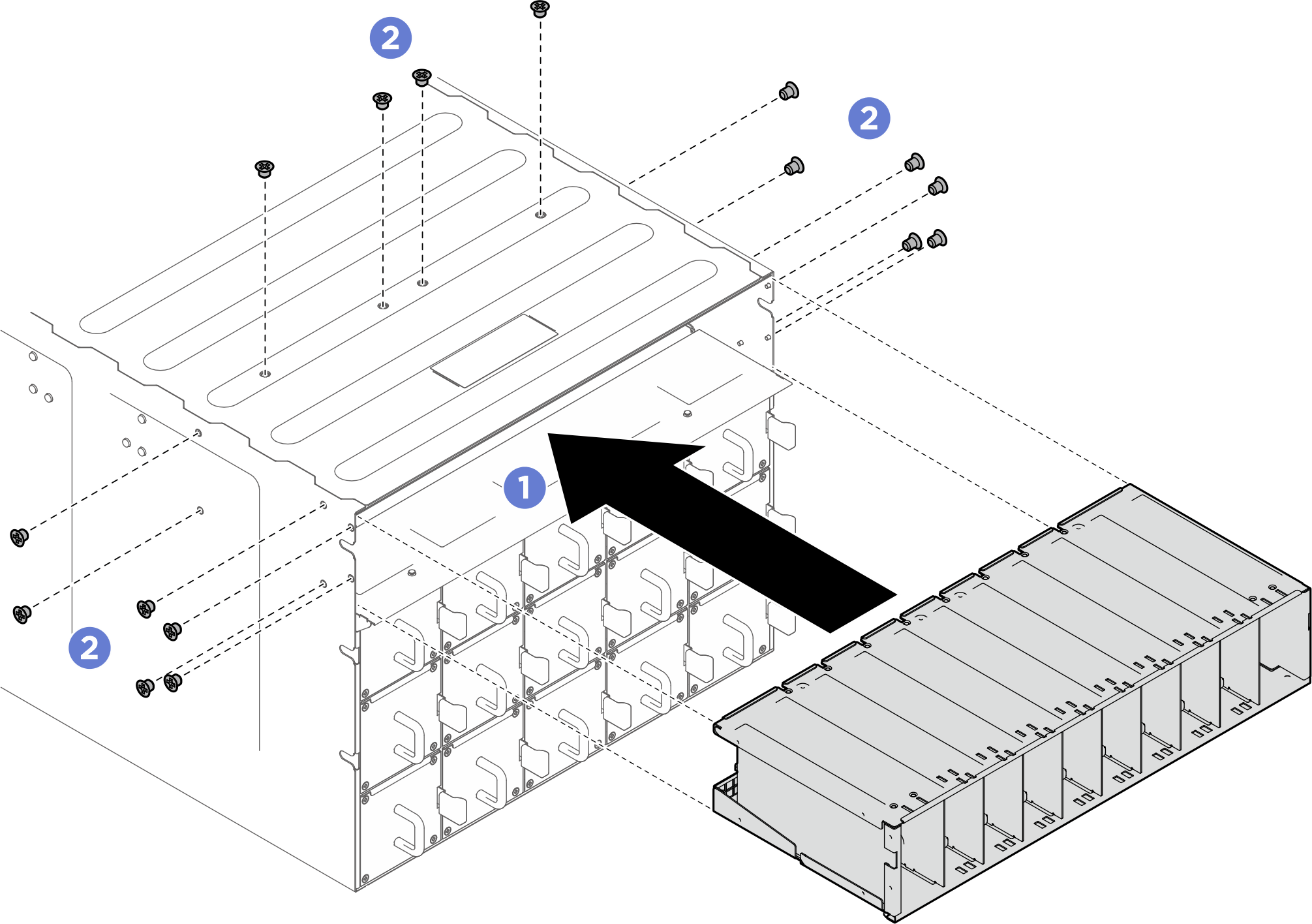

    Figura 1. Instalação da gaiola de PSU
    PSU cage installation

Depois de concluir

  1. Reinstale os ventiladores auxiliares traseiros. Consulte Instalar um ventilador hot-swap.
  2. Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
  3. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
