安裝 PSU 機盒

請依照本節中的指示安裝 PSU 機盒。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

  1. 將 PSU 機盒對齊機箱背面的開口，然後滑入機箱中，直到卡入定位為止。
  2. 請鎖緊十六個螺絲以固定 PSU 機盒。

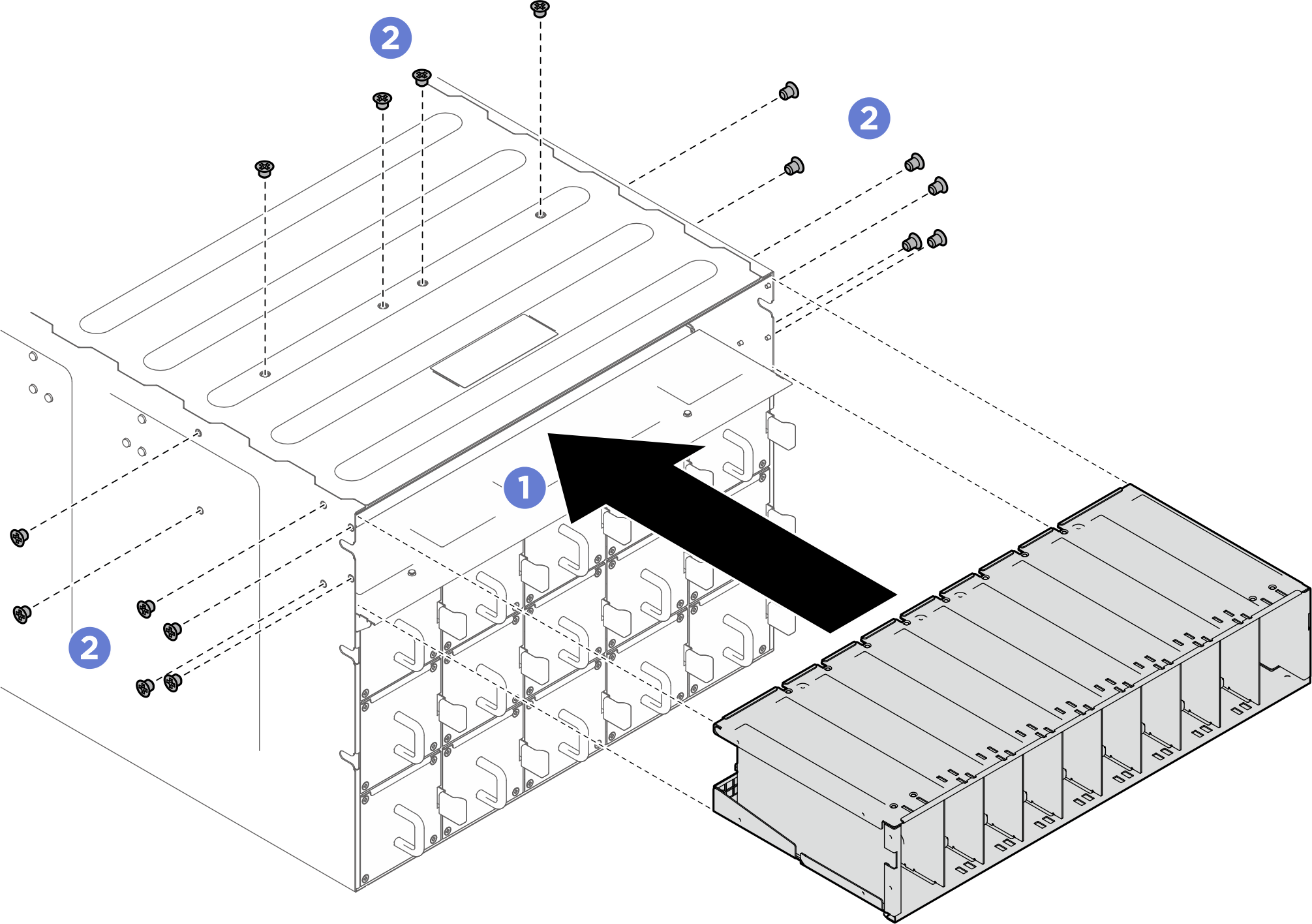

    圖 1. PSU 機盒安裝
    PSU cage installation

在您完成之後

  1. 重新安裝後方輔助風扇。請參閱安裝熱抽換風扇。
  2. 重新安裝所有電源供應器。請參閱安裝熱抽換電源供應器。
  3. 完成零件更換。請參閱完成零件更換。
