Installazione del telaio PSU

Seguire le istruzioni riportate in questa sezione per installare il telaio PSU. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

  1. Allineare il telaio PSU all'apertura nella parte posteriore dello chassis e farlo scorrere nello chassis finché non scatta in posizione.
  2. Serrare le sedici viti per fissare il telaio PSU.

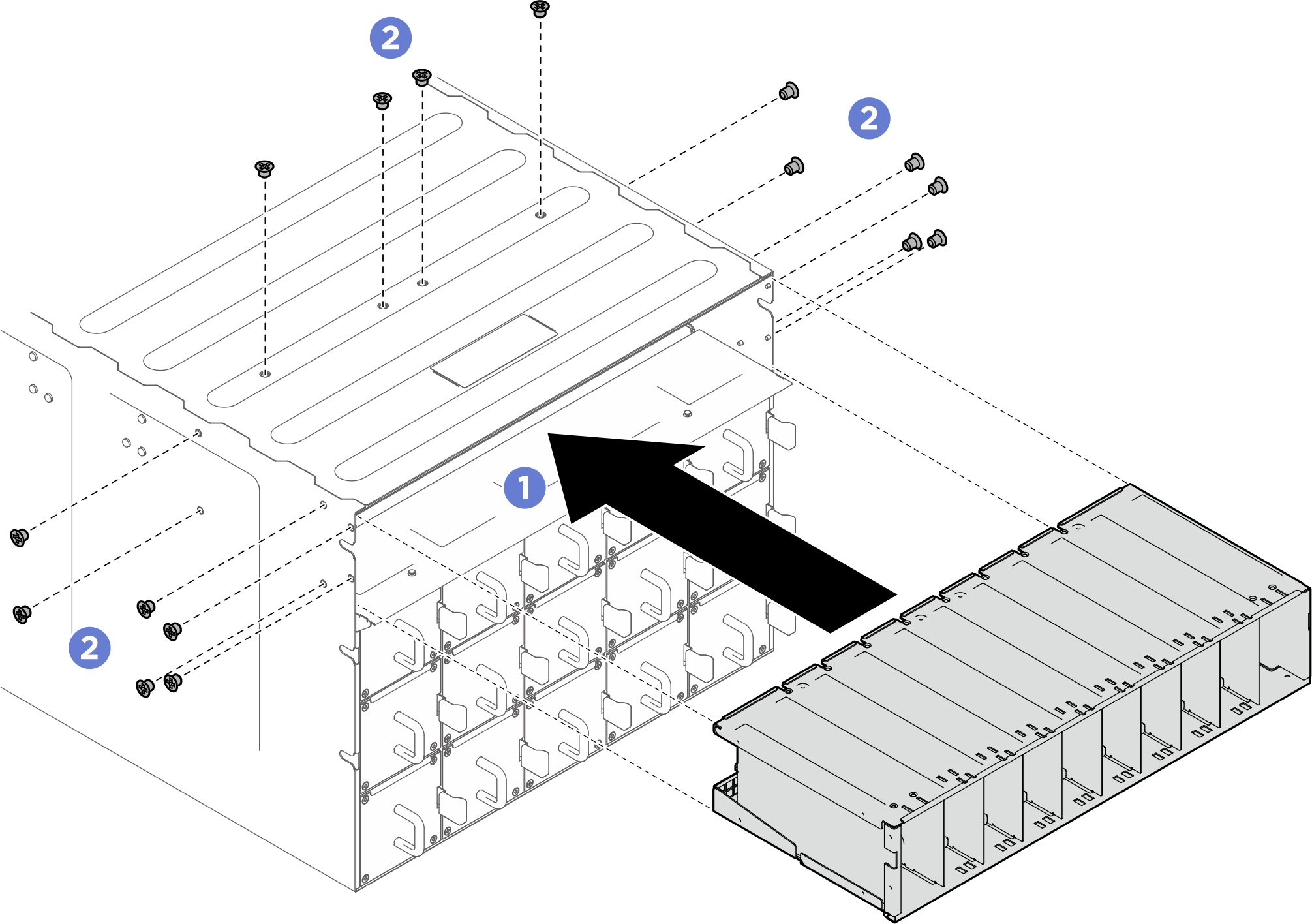

    Figura 1. Installazione del telaio PSU
    PSU cage installation

Dopo aver terminato

  1. Reinstallare le ventole ausiliarie posteriori. Vedere Installazione di una ventola hot-swap.
  2. Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
  3. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
