Instalación del compartimiento de PSU
Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de PSU. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
- Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Procedimiento
Alinee el compartimiento de la PSU con la abertura en la parte posterior del chasis y deslícelo hacia dentro del chasis hasta que encaje en su lugar.

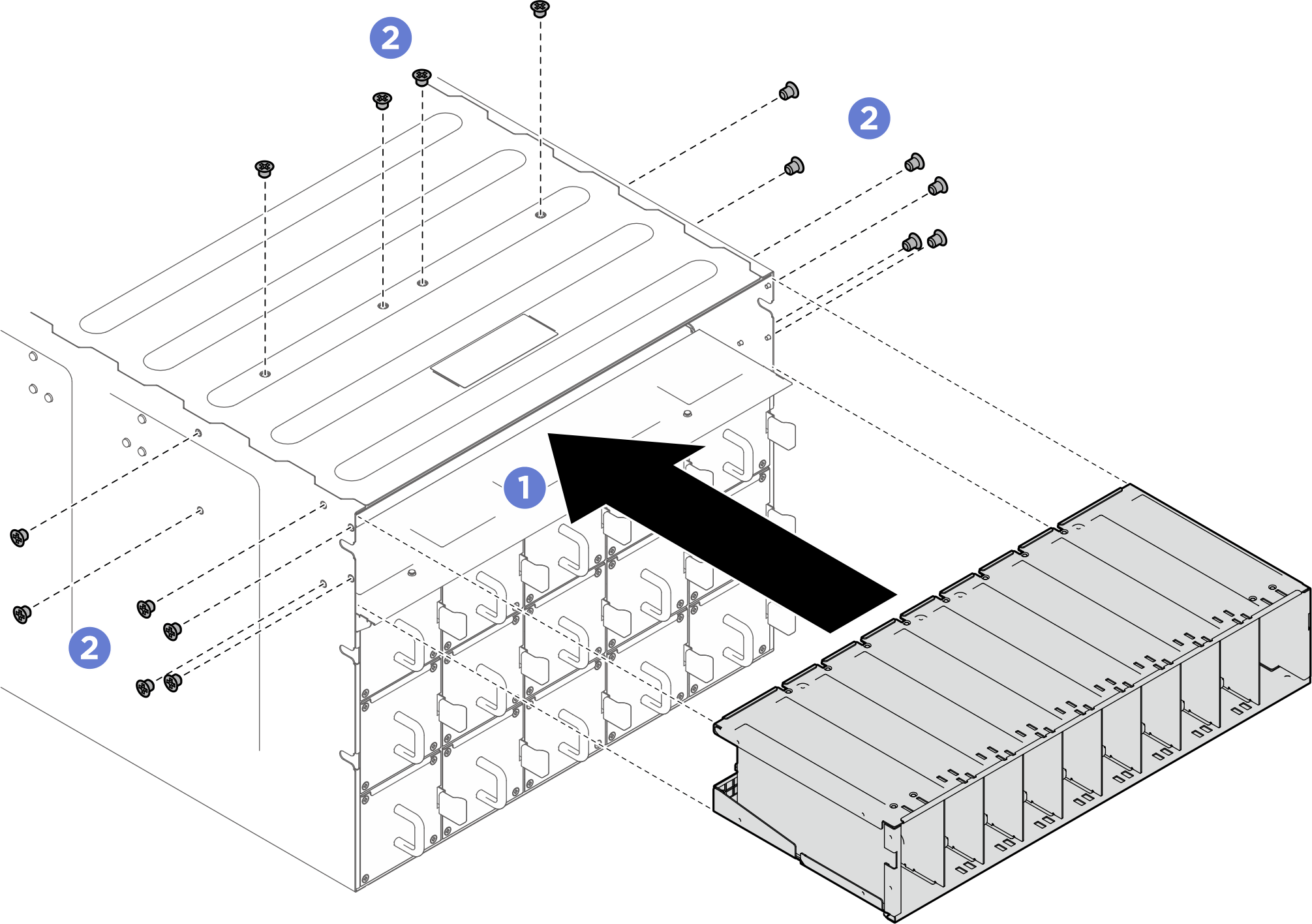

Apriete los dieciséis tornillos para fijar el compartimiento de la PSU.Figura 1. Instalación del compartimiento de la PSU
Después de finalizar
- Vuelva a instalar los ventiladores auxiliares posteriores. Consulte Instalación de un ventilador de intercambio en caliente.
- Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
