PCIe スイッチ・ボードの取り外し

PCIe スイッチ・ボードを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

手順

  1. このタスクの準備をします。
    1. PCIe スイッチ・シャトルを取り外します。PCIe スイッチ・シャトルの取り外しを参照してください。
    2. すべての下段 PCIe アダプターを取り外します。下段 PCIe アダプターの取り外しを参照してください。
    3. すべての PCIe スイッチ・ボードのヒートシンクを取り外します。PCIe スイッチ・ボード・ヒートシンクの取り外しを参照してください。
  2. PCIe スイッチ・ボードの 6 本のねじを緩め、PCIe スイッチ・ボードを持ち上げて PCIe スイッチ・シャトルから取り外します。

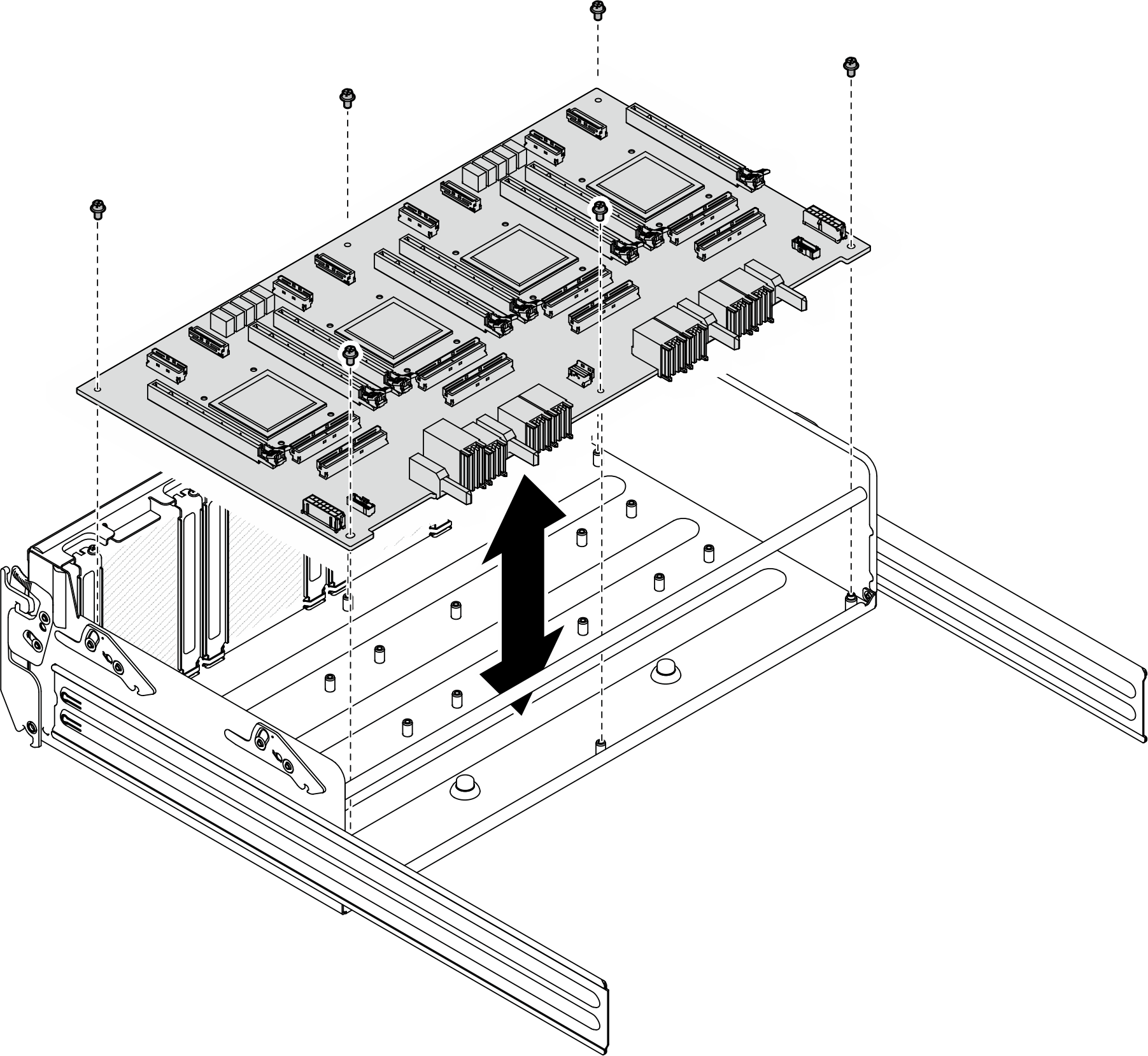

    図 1. PCIe スイッチ・ボードの取り外し
    PCIe switch board removal

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
