PCIe スイッチ・シャトルの取り外し

PCIe スイッチ・シャトルの取り外しを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. PCIe スイッチ・シャトルを最初の停止位置まで引きます。
   1. 青色の 2 つのリリース・ラッチを押します。
   2. 2 つのリリース・レバーを、PCIe スイッチ・シャトルに対して垂直になるまで回転させます。
   3. PCIe スイッチ・シャトルを最初の停止位置まで前方に引きます。

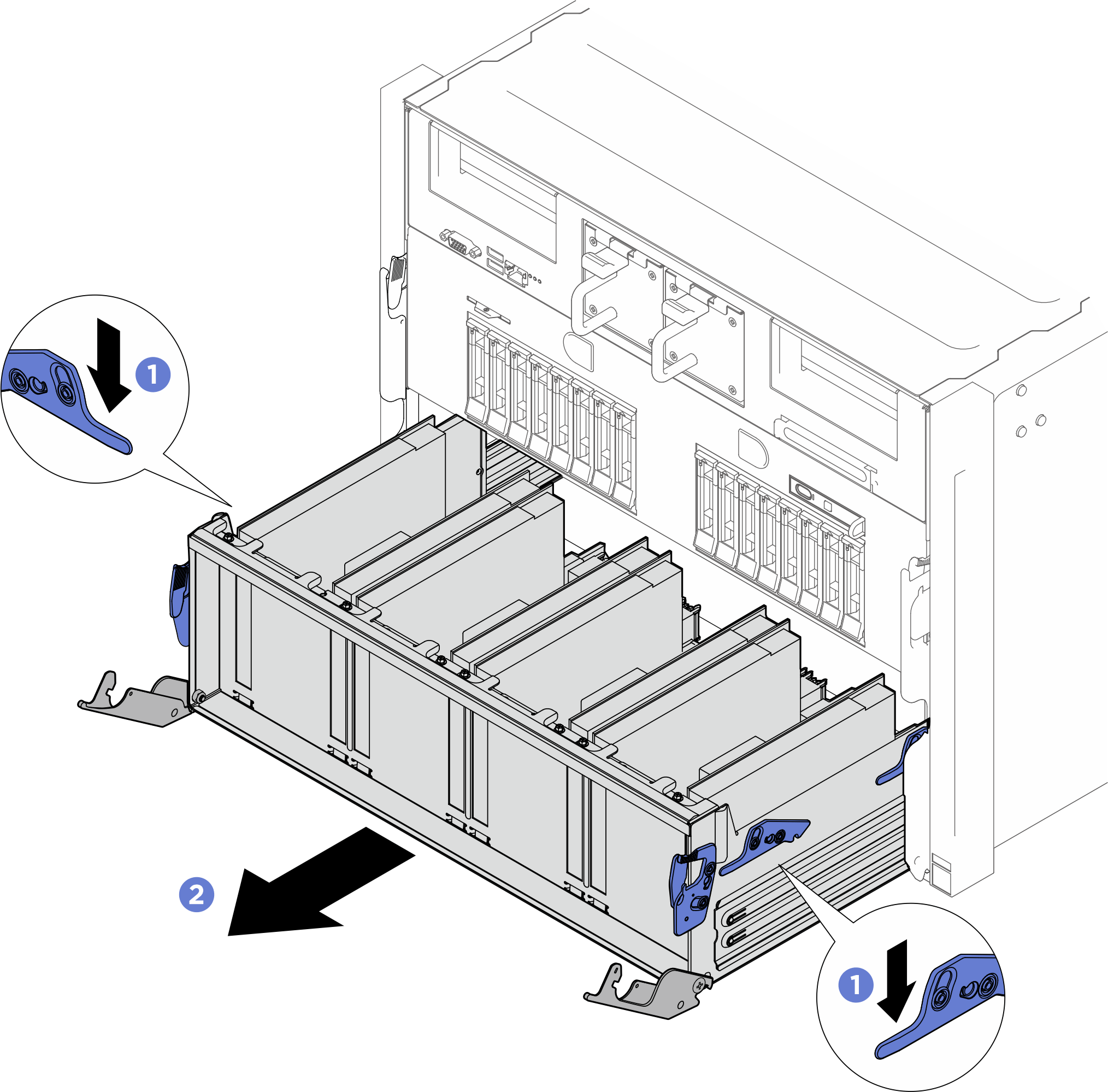

      図 1. PCIe スイッチ・シャトルを最初の停止位置まで引く


2. PCIe スイッチ・シャトルを 2 番目の停止位置まで引きます。
   1. PCIe スイッチ・シャトルの両側にある 2 つの前面ロック・ラッチを押します。
   2. PCIe スイッチ・シャトルを 2 番目の停止位置まで前方に引きます。
      重要

      損傷を避けるために、2 つのリリース・レバーを、PCIe スイッチ・シャトルから引き出した後、所定の位置にロックされるまで押して元に戻します。

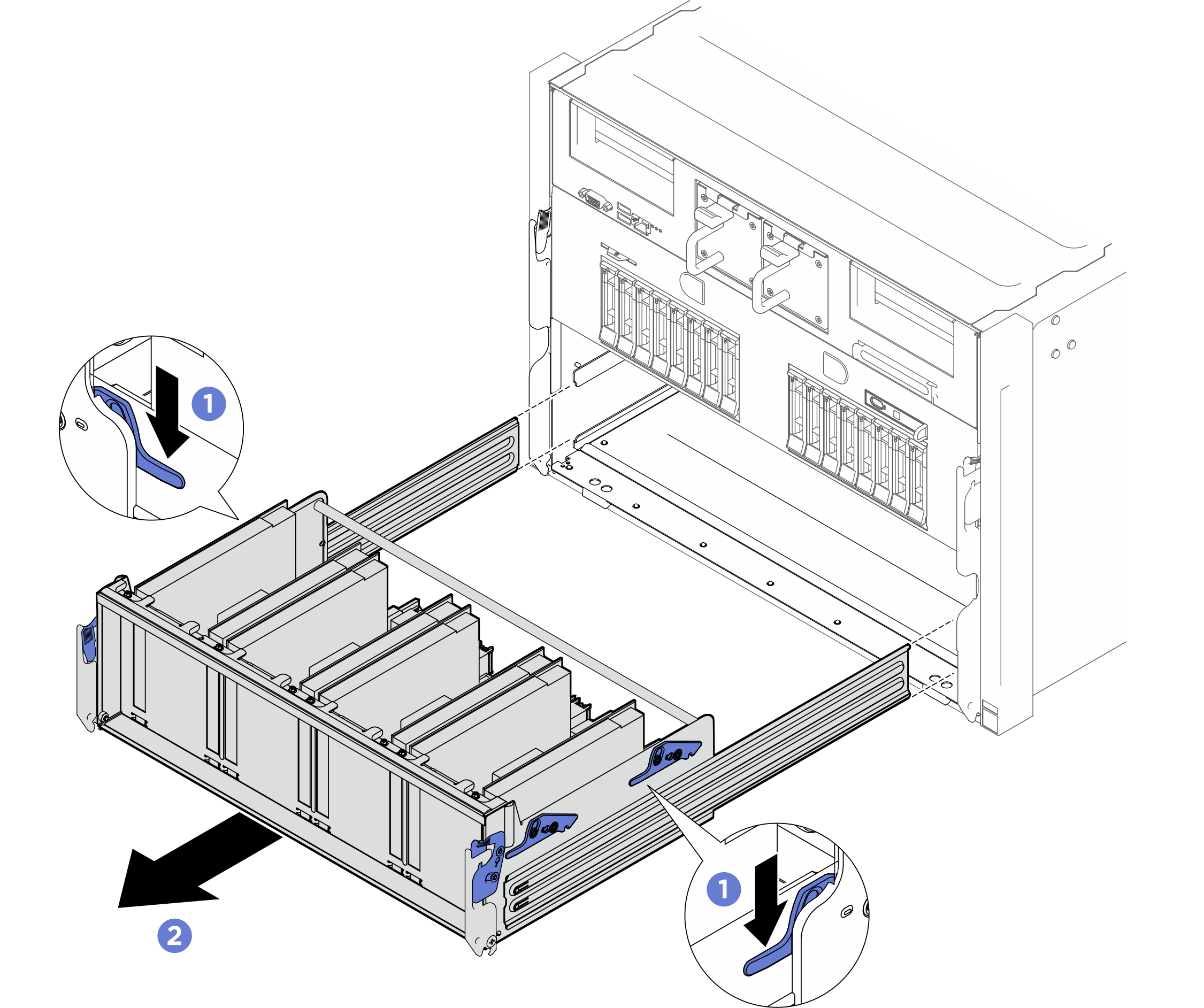

      図 2. PCIe スイッチシャトルを 2 番目の停止位置まで引く


3. PCIe スイッチ・ボードからケーブルを外します。
4. PCIe スイッチ・シャトルを取り外します。
   1. PCIe スイッチ・シャトルの両側にある 2 つの背面ロック・ラッチを押します。
   2. PCIe スイッチ・シャトルを前方に完全にスライドさせ、システム・シャトルから取り外します。
      図 3. PCIe スイッチ・シャトルの取り外し
