Extracción de la lanzadera del conmutador PCIe

Siga las instrucciones que aparecen en esta sección para extraer la lanzadera del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Tire de la lanzadera del conmutador PCIe a la primera posición de parada.
   1. Presione los dos pestillos de liberación azules.
   2. Gire las dos palancas de liberación hasta que estén perpendiculares a la lanzadera del conmutador PCIe.
   3. Tire de la lanzadera del conmutador PCIe hacia delante hasta la primera posición de parada.

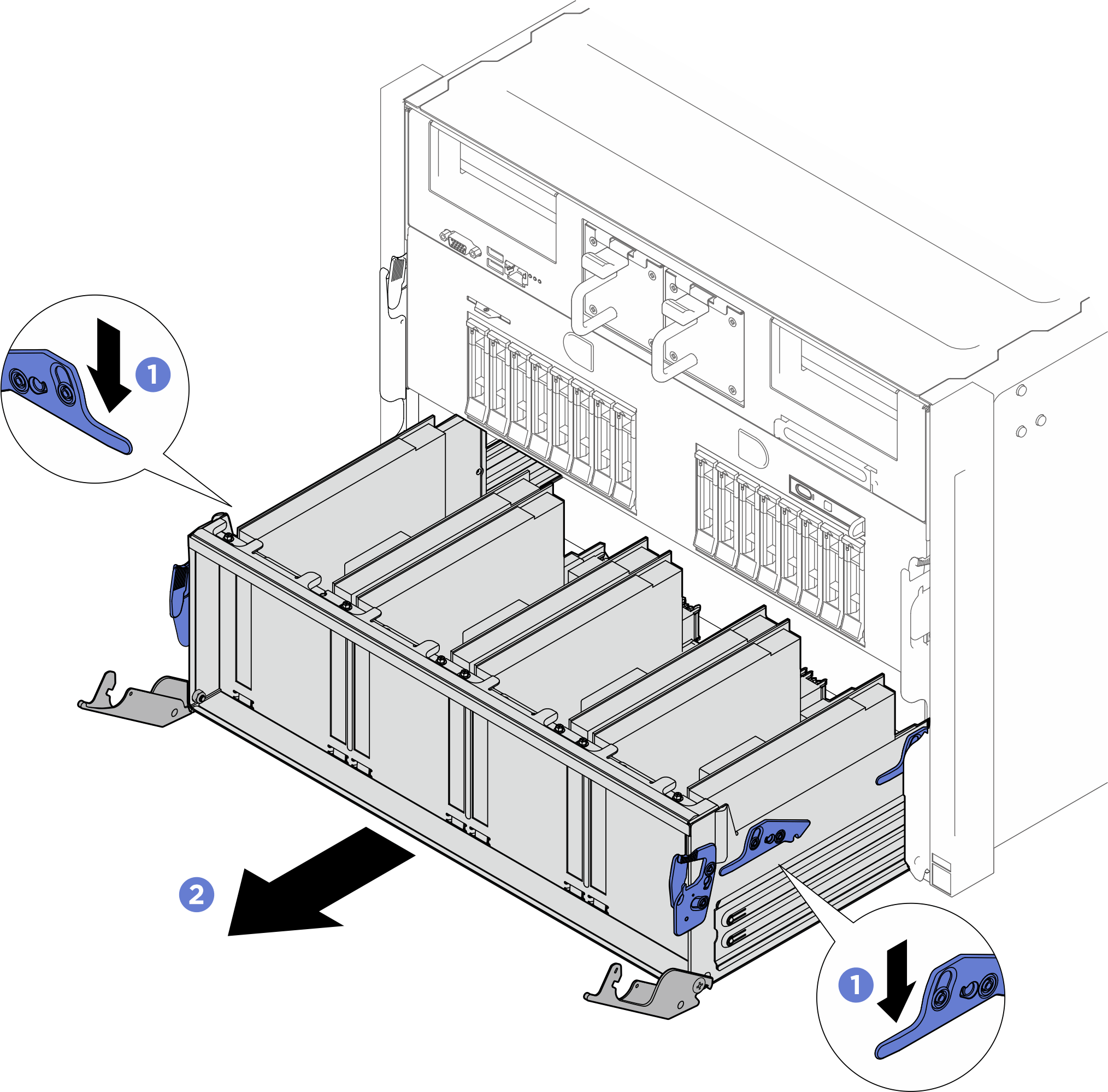

      Figura 1. Tiraje de la lanzadera del conmutador PCIe a la primera posición de parada


2. Tire de la lanzadera del conmutador PCIe a la segunda posición de parada.
   1. Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
   2. Tire de la lanzadera del conmutador PCIe hacia delante hasta la segunda posición de parada.
      Importante

      Empuje las dos palancas de liberación hacia atrás hasta que se bloqueen en su lugar después de extraer la lanzadera del conmutador PCIe para evitar daños.

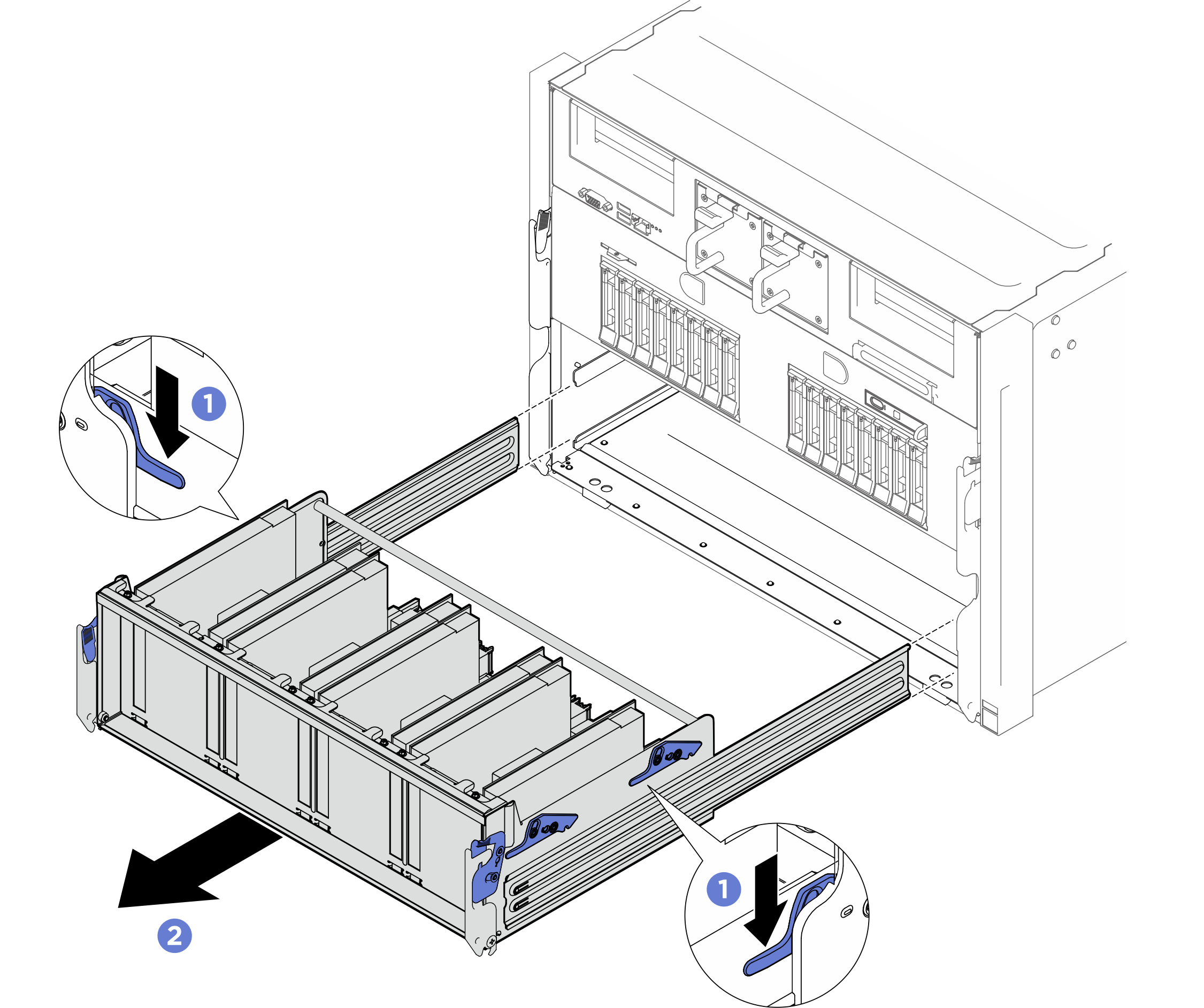

      Figura 2. Tiraje de la lanzadera del conmutador PCIe a la segunda posición de parada


3. Desconecte los cables de la placa del conmutador PCIe.
4. Quite la lanzadera del conmutador PCIe.
   1. Presione los dos pestillos de bloqueo posteriores en ambos lados de la lanzadera del conmutador PCIe.
   2. Deslice la lanzadera del conmutador PCIe completamente hacia delante y quítela de la lanzadera del sistema.
      Figura 3. Extracción de la lanzadera del conmutador PCIe
