Rimozione dello shuttle dello switch PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere lo shuttle dello switch PCIe. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Tirare lo shuttle dello switch PCIe nella prima posizione di arresto.
   1. Premere i due fermi di rilascio blu.
   2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle dello switch PCIe.
   3. Tirare lo shuttle dello switch PCIe in avanti fino alla prima posizione di arresto.

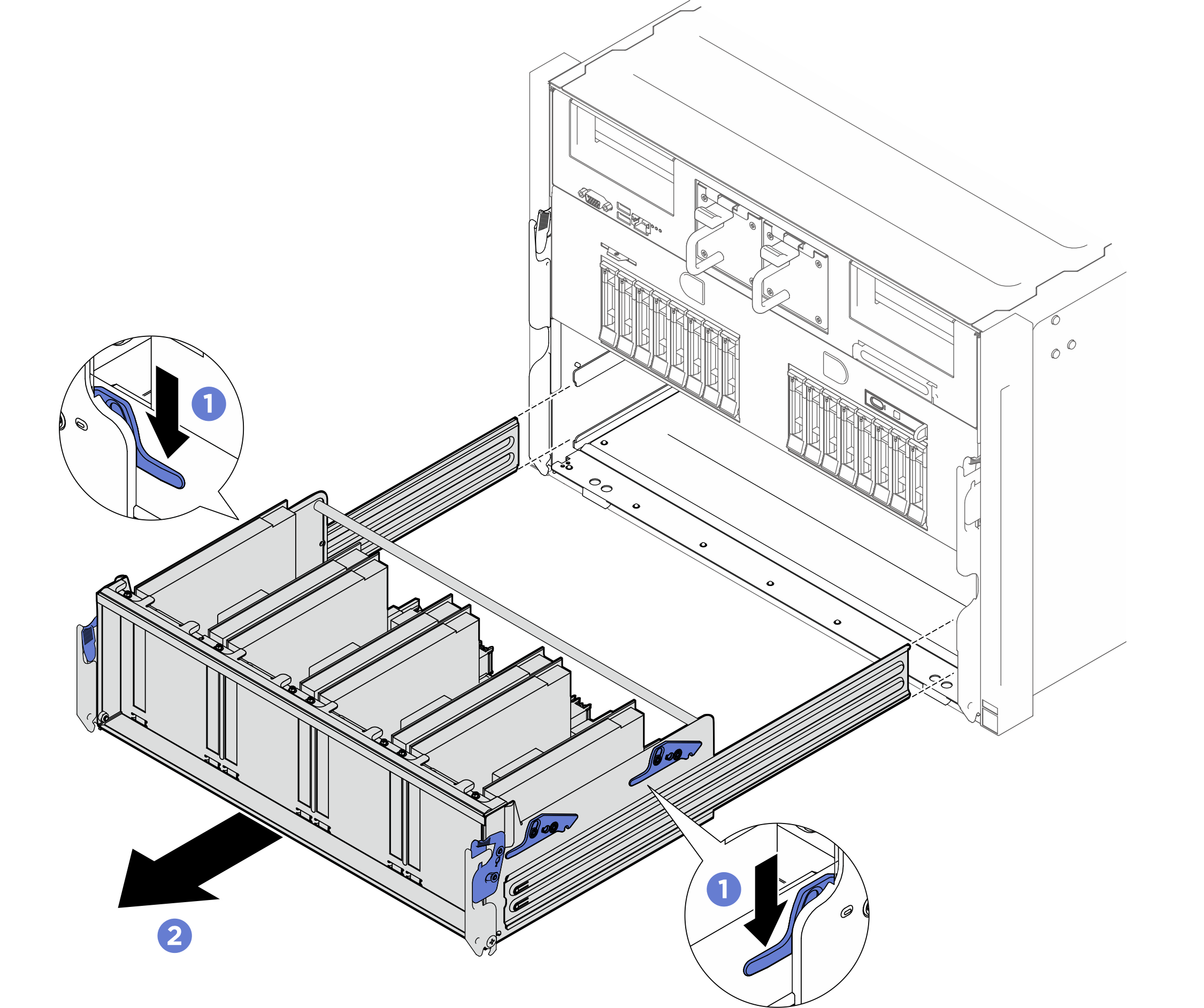

      Figura 1. Tirare lo shuttle dello switch PCIe fino alla prima posizione di arresto


2. Tirare lo shuttle dello switch PCIe fino alla seconda posizione di arresto.
   1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
   2. Tirare lo shuttle dello switch PCIe in avanti fino alla seconda posizione di arresto.
      Importante

      Spingere le due leve di rilascio all'indietro finché non si bloccano in posizione dopo aver estratto lo shuttle dello switch PCIe per evitare danni.

      Figura 2. Tirare lo shuttle dello switch PCIe fino alla seconda posizione di arresto


3. Scollegare i cavi dalla scheda dello switch PCIe.
4. Rimuovere lo shuttle dello switch PCIe.
   1. Premere i due fermi di blocco posteriori su entrambi i lati dello shuttle dello switch PCIe.
   2. Far scorrere completamente in avanti lo shuttle dello switch PCIe e rimuoverlo dallo shuttle di sistema.
      Figura 3. Rimozione dello shuttle dello switch PCIe
