Installazione dello shuttle dello switch PCIe

Seguire le istruzioni riportate in questa sezione per installare lo shuttle dello switch PCIe. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Allineare lo shuttle dello switch PCIe all'apertura nella parte anteriore dello shuttle di sistema e farlo scorrere nello shuttle di sistema finché non si blocca in posizione nella seconda posizione di arresto.

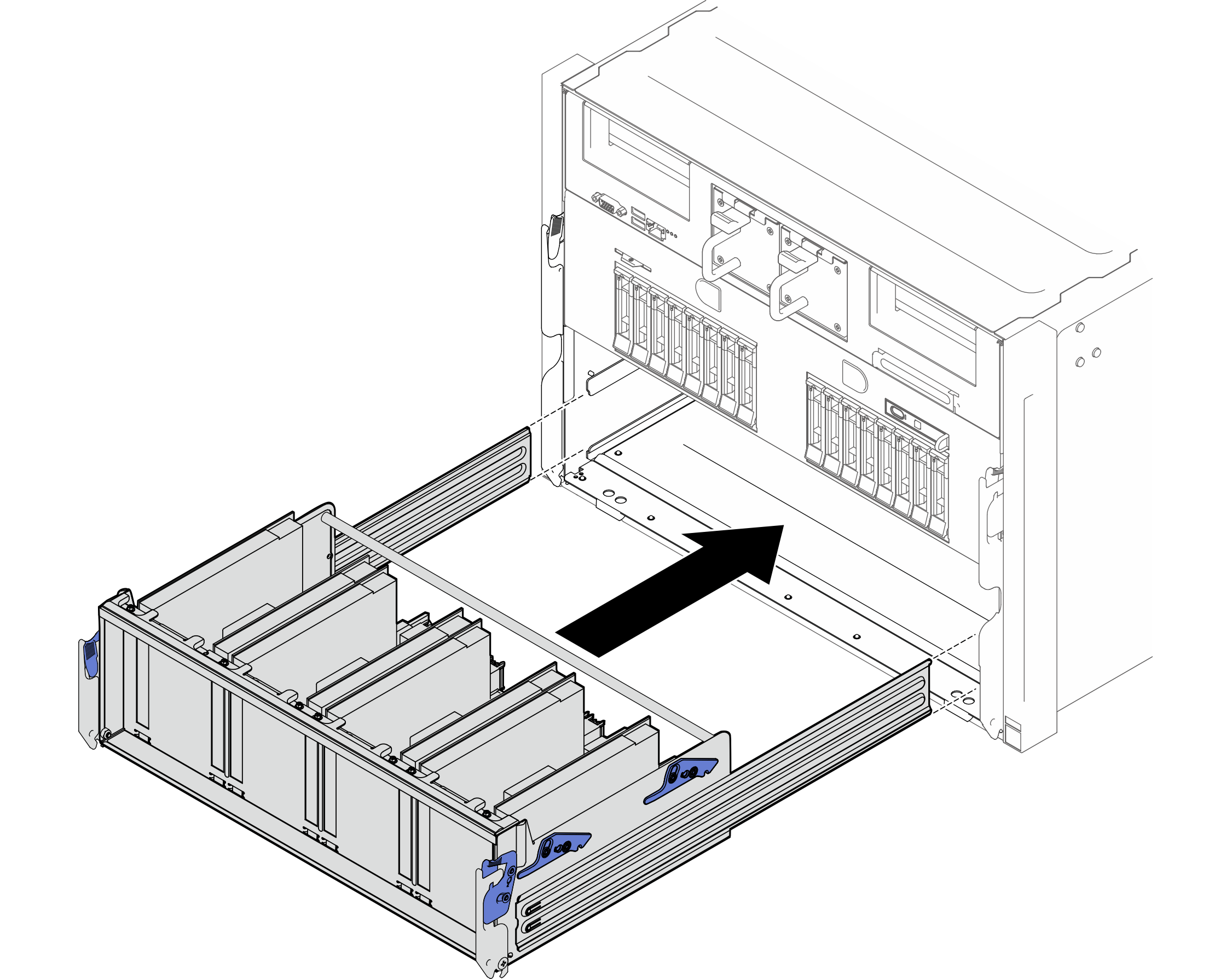

   Figura 1. Scorrimento dello shuttle dello switch PCIe nella seconda posizione di arresto


2. Collegare i cavi alla scheda dello switch PCIe. Per ulteriori informazioni, vedere di seguito.
   • Instradamento dei cavi per il backplane dell'unità da 2,5 pollici
   • Instradamento dei cavi della scheda dello switch PCIe
3. Far scorrere lo shuttle dello switch PCIe nella prima posizione di arresto.
   1. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle dello switch PCIe.
   2. Premere i due fermi di blocco posteriori su entrambi i lati dello shuttle dello switch PCIe.
   3. Far scorrere lo shuttle dello switch PCIe nello shuttle di sistema finché non si arresta nella prima posizione di arresto.
      Figura 2. Scorrimento dello shuttle dello switch PCIe nella prima posizione di arresto


4. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
   2. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   3. Ruotare le due leve di rilascio finché non si bloccano in posizione.
      Figura 3. Installazione dello shuttle dello switch PCIe
